1 Einleitung
Einleitung
SIPLACE Setup Center ist eine Anwendung zur Durchführung der Rüstkontrolle an der SIPLACE-Ma-
schine (Online) und im Vorrüstbereich (Offline).
Rüstkontrolle bezeichnet dabei das schrittweise Kontrollieren über eine flexible Barcode-Etikettendefini-
tion eines Bauelements aus der Soll-Rüstung zu einer Spur in der Ist-Rüstung. SIPLACE Setup Center
ermittelt die Daten der Soll-Rüstung über das SIPLACE Pro Interface (SPI). Das Bauelement wird an-
hand von Barcode-Etiketten auf dem Gebinde identifiziert, die SIPLACE Setup Center mittels Scanner-
system liest und über einer flexible Barcode-Etikettendefinition verarbeitet. Die Spur wird über den
Spurbarcode an der Maschine oder der Bauelemente-Verifizierungstaste am E- oder X-Förderer dem
Bauelement zugeordnet. Alle gewonnenen Daten während einer Rüstkontrolle speichert SIPLACE Se-
tup Center in einer eigenen Datenbank.
SIPLACE Setup Center beherrscht heute den Umgang mit Gebinden, die eindeutig identifizierbar sind,
und solchen Gebinden, die einer Charge zugeordnet sind. Unterschieden werden die Gruppen dadurch,
dass ein Gebinde einen Unikats-Barcode (UID) besitzt oder eine Chargenidentifikation (ICL) wie z.B.
eine Seriennummer. Technisch bedingt kann Setup Center nicht alle Funktionen gleich komfortabel im
ICL-Modus bereitstellen, daher empfiehlt es sich, Gebinde mit Unikats-Barcode (UID) auszustatten.
SIPLACE Setup Center unterstützt heute die Online-Rüstkontrolle für alle SIPLACE Bestückautomaten
(außer F3 und S15). Des weiteren unterscheidet SIPLACE Setup Center die freiwillige Rüstkontrolle und
die erzwungene Rüstkontrolle. Die freiwillige Rüstkontrolle wird ohne eine Verbindung zur Station
durchgeführt. Dadurch entfällt der Zwang zur Rüstkontrolle und es kann auch ohne Rüstkontrolle produ-
ziert werden. Die erzwungene Rüstkontrolle wird mit einer Verbindung zur Station durchgeführt und ver-
langt vor der Produktion eine erfolgreiche Rüstkontrolle. Dies geschieht, indem nach dem Download
eines Auftrags oder eines Gebindewechsels die Maschine die Fächer deaktiviert, für deren Gebinde kei-
ne Rüstkontrolldaten vorliegen. Dadurch muss der Linienbediener, bevor die Produktion beginnen kann,
alle notwendigen Bauelemente/Gebinde für das Produkt erfolgreich kontrolliert haben. Die erzwungene
Online-Rüstkontrolle wird nicht durch die C-Serie unterstützt.
SIPLACE Setup Center ermöglicht auch, die Offline-Rüstkontrolle im Vorrüstbereich durchzuführen. Die
Offline-Rüstkontrolle wird für einen Wechseltisch einer ausgewählten Rüstung durchgeführt. Nach Fer-
tigstellen der Rüstung über die Offline-Rüstkontrolle kann der Wechseltisch aus dem Vorrüstbereich zu
der Fertigungslinie geschoben und über die „Wechseltisch-Verwaltung“ an der Station angemeldet wer-
den. Auch hier werden alle SIPLACE Maschinen unterstützt.
Im Gegensatz zu den bisher vorhandenen Rüstkontrollsystemen nutzt das SIPLACE Setup Center ein
Funkscannersystem, welches dem Benutzer immer die aktuellen Daten der Rüstung anzeigt. Das
Funkscannersystem bietet dem Benutzer eine einfache Benutzerführung. Das Display zeigt dem Benut-
zer Informationen an und dient weiterhin zur Steuerung bestimmter Abläufe. Die Menüstrukturen sind
dabei an die Bedienung von Mobilfunktelefonen angelehnt. Zusätzlich meldet der Scanner erfolgreich
oder erfolglos abgeschlossene Aktionen über verschiedene akustische und optische Signale.
VORSICHT
Linien-ID wird nicht mehr unterstützt
Die aus Setup Center 2.0 und 2.1 bekannte Linien-ID wird nicht mehr unterstützt und wird durch
die Maschinen ID ersetzt.
Es ist erforderlich, die vorhandenen Barcode-Etiketten für die Online-Rüstkontrolle zu entfer-
nen und mit neuen Etiketten zu überschreiben, wie z.B. für 'Tischkontrolle', 'Nachfüllen',
'Schichtwechsel', 'Bauelemente suchen' usw.
VORSICHT
Unique Förderer ID wird nicht mehr unterstützt
Unique Förderer ID für S-Förderer wird nicht mehr unterstützt.
Einleitung
Empfehlung
8 SIPLACE Setup Center 7.1
1.1
1.1 Empfehlung
Empfehlung
Für temporären Betrieb (z. B. Upgrade) ist eine Mischung der Setup Center GUI Versionen möglich.
HINWEIS
Neue Funktionen
Neue Funktionen sind jedoch in alten Setup Center GUI`s nicht verfügbar.
Systemüberblick
SIPLACE Setup Center 7.1 9
2
2 Systemüberblick
Systemüberblick

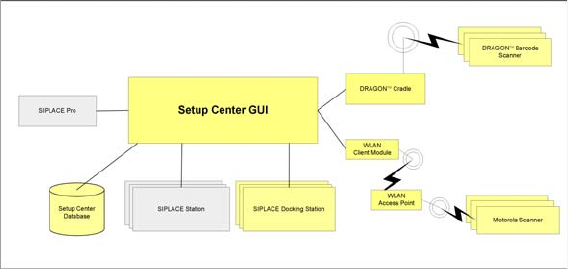

Das SIPLACE Setup Center Paket besteht aus folgenden Subsystemen:
▪ Setup Center GUI
▪ Setup Center Datenbank
▪ Barcode Scanner
▪ Docking Station/Fördererregal
Setup Center lädt die Soll-Rüstung aus SIPLACE Pro. Bei der Online-Rüstkontrolle lädt Setup Center
die Soll-Rüstung automatisch nach dem Download eines Loses an die Linie. Bei der Offline-
Rüstkontrolle wählt der Bediener die Soll-Rüstung manuell aus.
Während der Rüstkontrolle werden die Gebindedaten durch den Barcode Scanner erfasst, gegen die
geladene Soll-Rüstung kontrolliert und in der Setup Center Datenbank abgelegt. Die Rüstkontrolldaten
werden bei erzwungener Rüstkontrolle an die Maschine übertragen.
