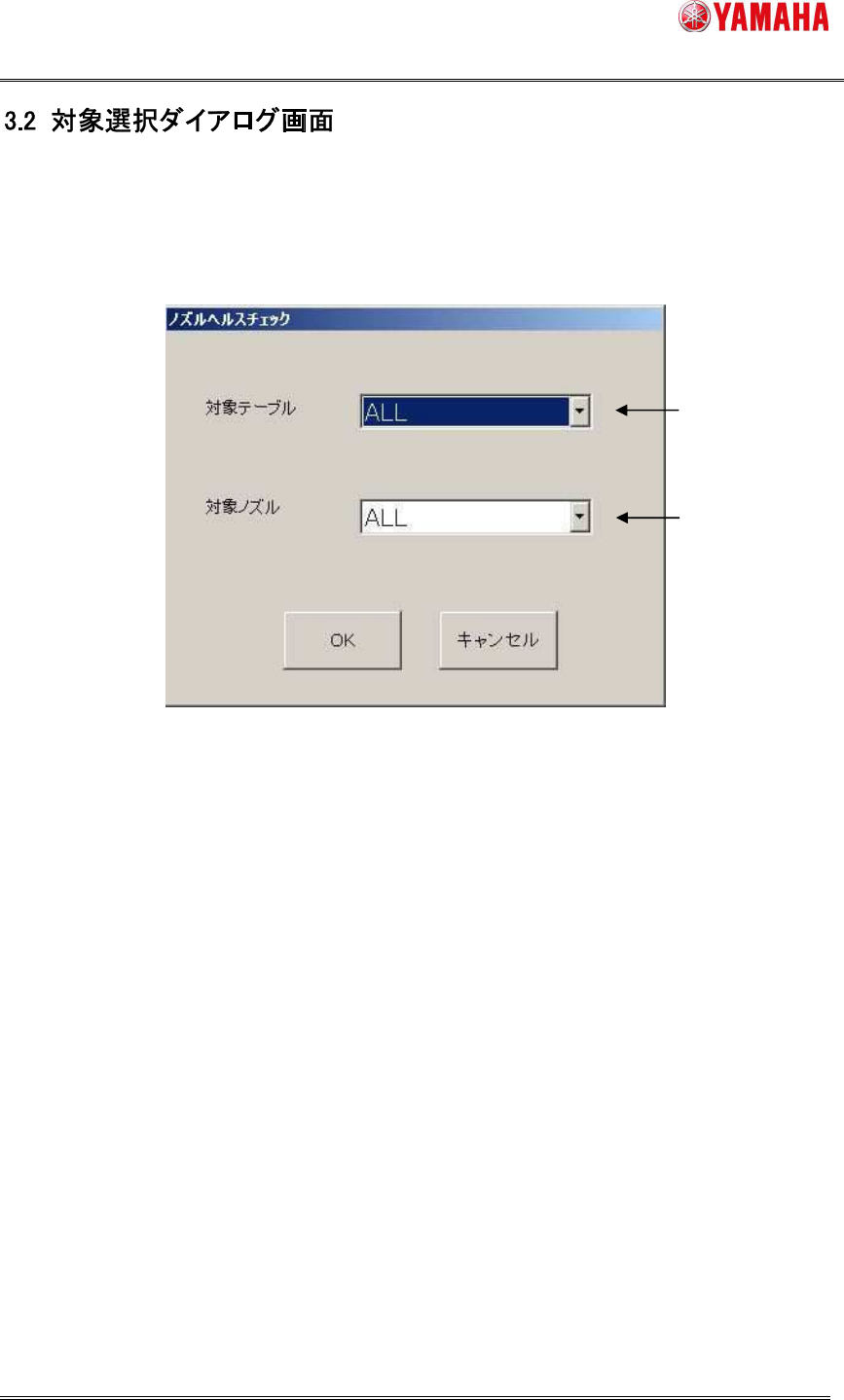

対象テーブルからノズルヘルスチェックを実行するテーブルを選択します。対象ノズルを選択して
[OK] ボタンを押すとノズルヘルスチェックを開始します。[キャンセル] ボタンを押すとノズルヘルスチ
ェックを実行せずに [ノズルヘルスチェック] 画面に戻ります。
1. 実行するテーブルを選択します。
個別テーブル（A～D） ・・・テーブルを指定する場合に選択します。
ALL ・・・ 全テーブルを指定する場合に選択します。
2. 実行するノズルを選択します。
NG ノズル ・・・ NG ノズルのみ対象とする場合に選択します。
基板データ使用ノズル ・・・ 基板データで使用するノズルのみを対象とする場合に選択します。
ALL ・・・ 全ノズルを対象とする場合に選択します。
※「基板データ使用ノズル」を選択して実行した場合、結果が「OK」、「不要」のノズルはチェックしませ
ん。再度チェックする場合、マシン設定を変更した場合は対象ノズルに「ALL」を選択して下さい。
1
2
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50394
5/19

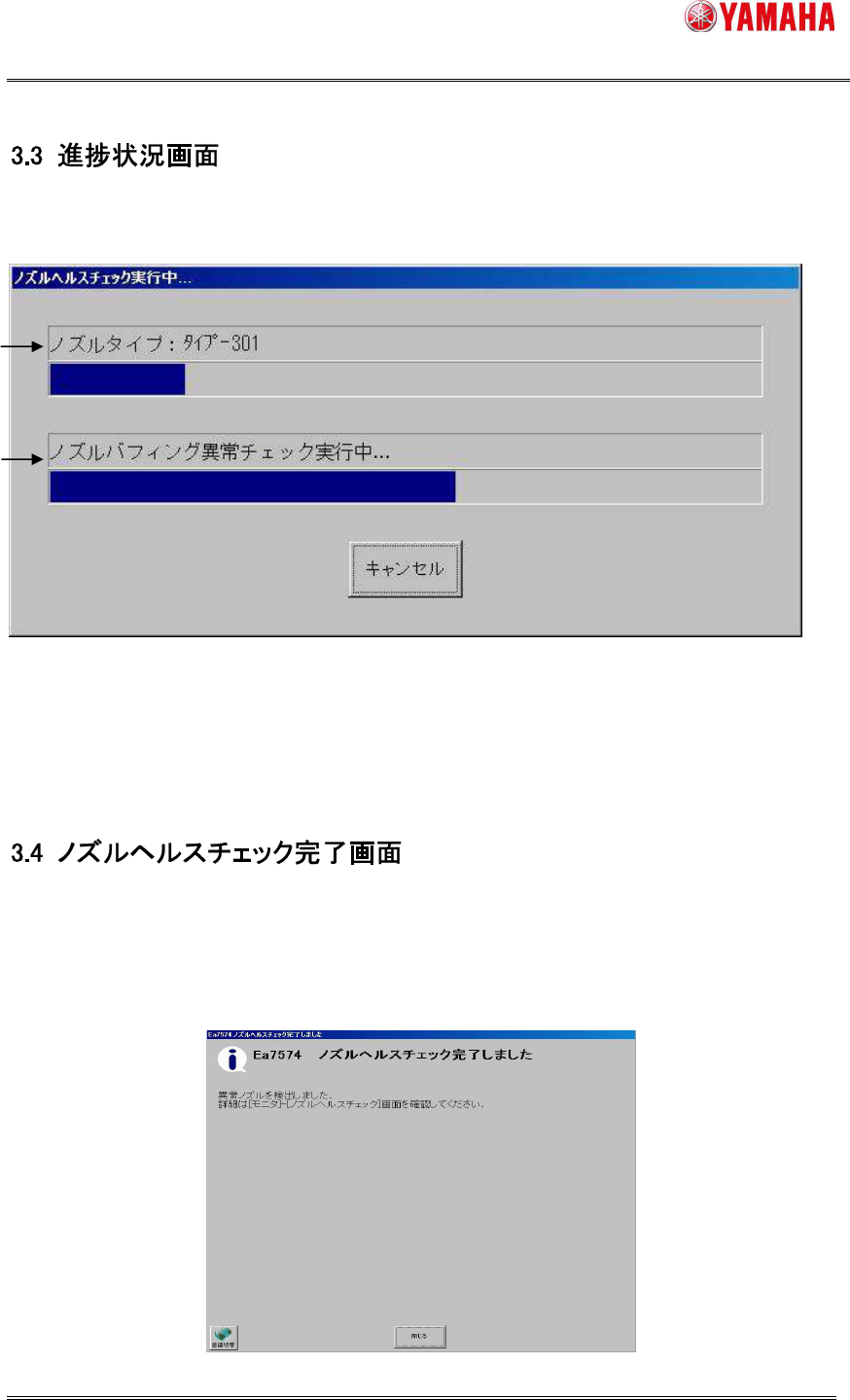

ノズルヘルスチェック実行中は進捗状況を表示します。途中、キャンセルする場合は [キャンセル] ボ
タンを押して下さい。
1. 現在処理中のノズルタイプを表示します。※
2. 現在処理中のチェック内容を表示します。
※テーブル毎にノズルグループ設定ができる場合は複数のノズルタイプを表示します。
（例：ノズルタイプ：501/511/601）
ノズルヘルスチェック実行完了後、自動交換ノズルは正常異常にかかわらずノズルステーションに格
納します。手動交換ノズルに異常があった場合、ヘッドを前面に移動し、ブローしてお知らせします。完
了メッセージを閉じた場合、ブローを OFF します。
※下記はチェックしたノズルに異常があった場合のメッセージです。
1
2
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50394
6/19

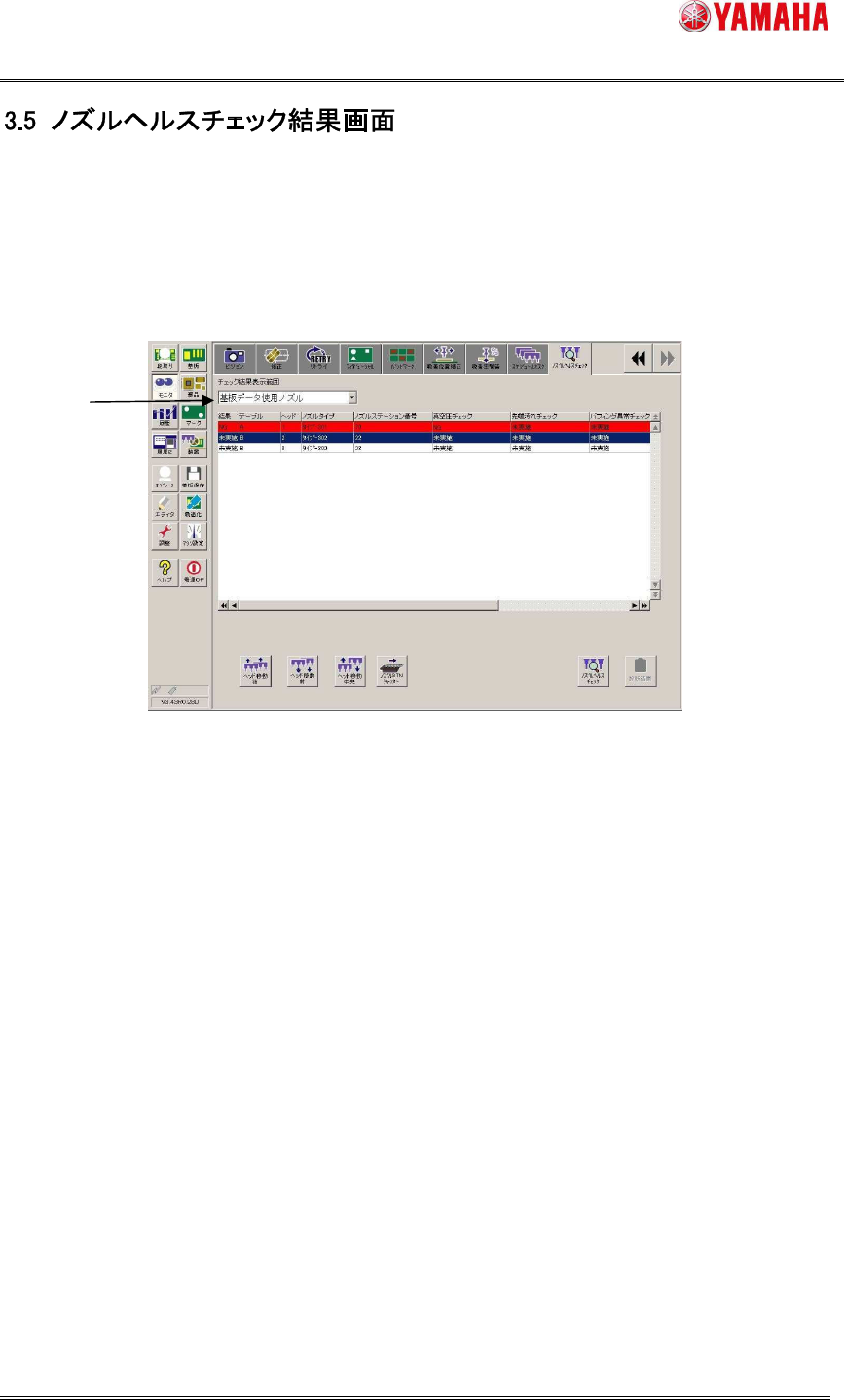

ノズルヘルスチェック実行完了後、実行結果を [モニタ] - [ノズルヘルスチェック] 画面に表示します。
各チェックで異常ノズルを検知した場合、「NG」 を表示し、対象行を赤色で表示します。結果画面には
スケジュールスペック、ユーティリティからの各チェック実行結果も反映します。
※ あるチェックで「NG」となった場合は、それ以降のチェックを実行しません。
1. 一覧に表示する対象を選択します。（NG ノズル、基板データ使用ノズル、ALL）
1
