ノズルヘルスチェック実行中は進捗状況を表示します。途中、キャンセルする場合は [キャンセル] ボ
タンを押して下さい。
1. 現在処理中のノズルタイプを表示します。※
2. 現在処理中のチェック内容を表示します。
※テーブル毎にノズルグループ設定ができる場合は複数のノズルタイプを表示します。
（例：ノズルタイプ：501/511/601）
ノズルヘルスチェック実行完了後、自動交換ノズルは正常異常にかかわらずノズルステーションに格
納します。手動交換ノズルに異常があった場合、ヘッドを前面に移動し、ブローしてお知らせします。完
了メッセージを閉じた場合、ブローを OFF します。
※下記はチェックしたノズルに異常があった場合のメッセージです。
1
2
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50394
6/19
ノズルヘルスチェック実行完了後、実行結果を [モニタ] - [ノズルヘルスチェック] 画面に表示します。
各チェックで異常ノズルを検知した場合、「NG」 を表示し、対象行を赤色で表示します。結果画面には
スケジュールスペック、ユーティリティからの各チェック実行結果も反映します。
※ あるチェックで「NG」となった場合は、それ以降のチェックを実行しません。
1. 一覧に表示する対象を選択します。（NG ノズル、基板データ使用ノズル、ALL）
1
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50394
7/19

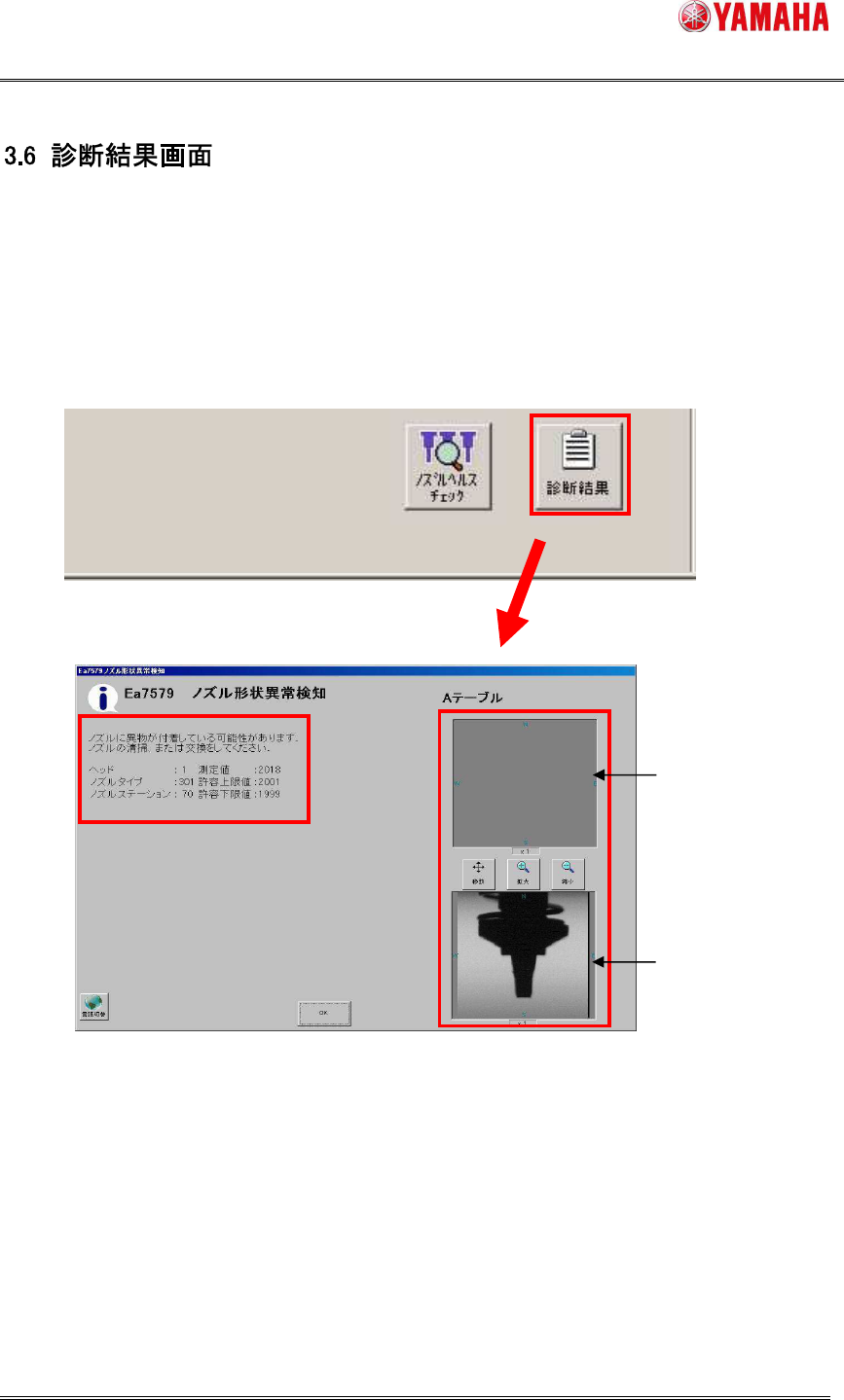

ノズルヘルスチェック結果画面で赤色表示しているノズルを選択し、[診断結果] ボタンを押すと、チェッ
ク NG となった項目の詳細情報を表示します。右側画像表示部には NG となったノズルの画像を表示し
ます。
※ [アプリケーション設定]–[ノズルヘルスチェック] で画像保存設定している場合のみ表示します。
※ ノズル画像は先端汚れチェック、形状チェック、偏心異常チェックでのみ撮像します。
下からの撮像画像
横からの撮像画像
