3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE X-sarja 3.3 Mitat ja paino Ohjelmistove rsiosta 708.1 alkaen Painos 05/2015 120 3.3.1.1 Mitt atietojen yleiskuva 3 Kuva 3.3 - 1 Mittatietojen yleiskuva - es imerkki: SIPLA…
Käyttöohje SIPLACE X-sarja 3 Tekniset tiedot ja moduulit
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 3.3 Mitat ja paino
119
3.3 Mitat ja paino
3.3.1 Tekniset tiedot - mitat ja paino
3
Pituus
*a
Ilman hihnakuljettimen jatko-osaa ja ilman kosketussuojaa
Ilman hihnakuljettimen jatko-osaa ja kosketussuojalla varustettuna
Hihnakuljettimen jatko-osalla varustettuna (toisella puolella)
Hihnakuljettimen jatko-osalla varustettuna (kummallakin puolella)
1915 mm
1948 mm
2191 mm
2433 mm
Leveys
koneen suojuksen ulkoreunoilta mitattuna
näyttöyksikkö ja näppäimistö mukaan luettuna
komponenttivaunusta ja asemassa "ulkona" olevasta pöydästä
mitattuna (kahva käännettynä sisään)
komponenttivaunusta ja asemassa "ulkona" olevasta pöydästä
mitattuna (kahva käännettynä ulos)
2647 mm
2940 mm
2890 mm
3640 mm
Automaatin korkeus (piirilevyjen kuljetuskorkeus 930 mm)
näyttöyksikön yläreunaan
2-värinen valopylväs mukaan luettuna
3-värinen valopylväs mukaan luettuna
ilman valopylvästä (pakkauskorkeus)
avatuin suojakansin
1630 mm
1852 mm
1893 mm
1658 mm
2120 mm
automaatin etäisyys lattiasta
(piirilevyn kuljetuskorkeus 900 mm)
(piirilevyn kuljetuskorkeus 930 mm)
(piirilevyn kuljetuskorkeus 950 mm)
195 mm ± 15 mm
225 mm ± 15 mm
245 mm ± 15 mm
Paino
SIPLACE X4i S / X4i S micron (kone ilman komponenttivaunua)
SIPLACE X4i S / X4i S micron (täysvarustus syöttömoduulit
mukaan luettuna)
SIPLACE X4 S / X4 S micron (kone ilman komponenttivaunua)
SIPLACE X4 S / X4 S micron (täysvarustus syöttömoduulit
mukaan luettuna)
SIPLACE X3 S (kone ilman komponenttivaunua)
SIPLACE X3 S (täysvarustus syöttömoduulit mukaan luettuna)
SIPLACE X2 S (kone ilman komponenttivaunua)
SIPLACE X2 S (täysvarustus syöttömoduulit mukaan luettuna)
3.430 kg
4.000 kg
3.430 kg
4.000 kg
3.410 kg
3.970 kg
3.390 kg
3.950 kg
Vaadittava lattiapinta-ala
*b
5,73 m²
Pintakuorma
X-sarja, varustettu 4 komponenttivaunulla X 6,1 kN/m²
Konejalkojen lukumäärä 6
Suurin melunkehitys 75 dB (A)
Huoneenlämpötila Välillä 15°C ja 35°C
Ilmankosteus 30% bis 75%
(Keskimäärin enintään 45%, jotta kosteus ei voi
missään tilanteessa tiivistyä koneeseen.)
*)a Koneen suojuksen ulkoreunoilta mitattuna.
*)b Koneen suojuksen ulkoreunoilta ja näppäimistön kautta mitattuna (ilman kuljettimen jatko-osaa).
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE X-sarja
3.3 Mitat ja paino Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
120
3.3.1.1 Mittatietojen yleiskuva
3
Kuva 3.3 - 1 Mittatietojen yleiskuva - esimerkki: SIPLACE X2 S / X3 S / X4 S
Esimerkki:
(1) Pituus = 1948 mm
(2) Leveys = 2647 mm
(3) Korkeus = 1852 mm
Käyttöohje SIPLACE X-sarja 3 Tekniset tiedot ja moduulit
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 3.3 Mitat ja paino
121
3.3.1.2 Avatun suojakannen korkeus
3

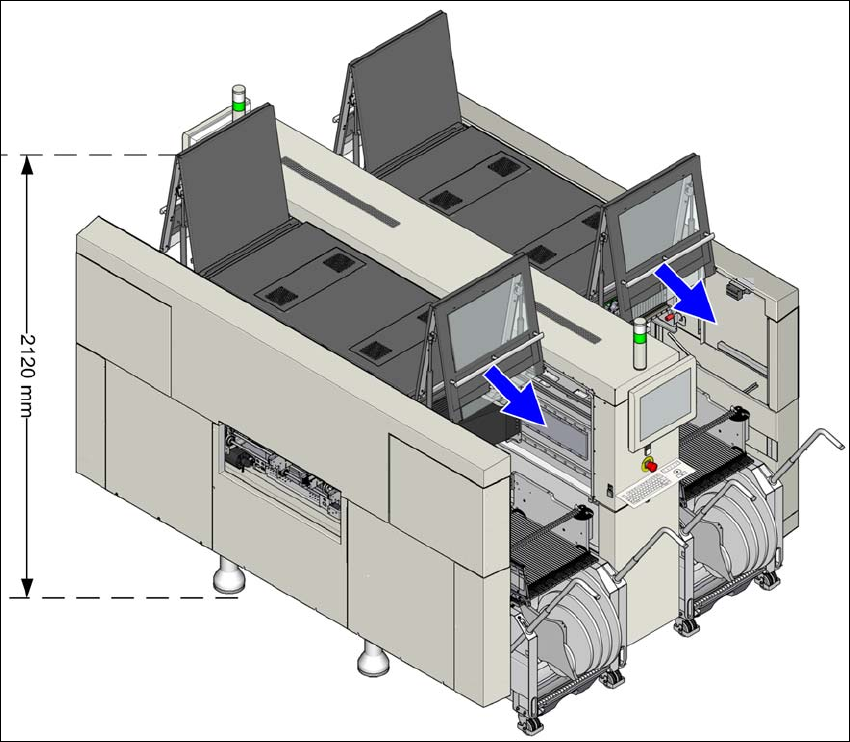

Kuva 3.3 - 2 Avatun suojakannen korkeus - mitat millimetreinä (esimerkki:SIPLACE X4i S)
Ilmoitetut mitat koskevat piirilevyjen suurinta mahdollista kuljetuskorkeutta 950 mm.
(1) Korkeus vaihtelee asetetun piirilevyjen kuljetuskorkeuksen perusteella.
– piirilevyjen kuljetuskorkeus 900 mm = 195 mm ± 15 mm
– piirilevyjen kuljetuskorkeus 930 mm = 225 mm ± 15 mm
– piirilevyjen kuljetuskorkeus 950 mm = 245 mm ± 15 mm
