Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 2.6 Turvalaitteet
91
2.6.5 Hätäpysäytyssilmukat ja ilmoituspiiri
2.6.5.1 hätäpysäytyssilmukoiden rakenne
Seuraavat koskettimet on kytketty sarjaan ja muodostavat hätäpysäytyssilmukan:
– Neljän suojakansikytkimen sulkukoskettimet
– Huoltoluukkujen sulkukoskettimet (valinnaisena varustukseen voi kuulua enimmillään 4 huol-
toluukkua)
– Molempien HÄTÄ-SEIS-painikkeiden sulkukoskettimet
– Neljän komponenttivaunun sulkukoskettimet
2.6.5.2 Signaalipiirin rakenne
Ohjausjärjestelmä pyytää signaalin erikseen seuraavilta signaalipiirin moduuleilta:
– Suojakansien suojakytkimet
– Huoltoluukkujen suojakytkimet (valinnaisena varustukseen voi kuulua enimmillään 4 huolto-
luukkua)
– Komponenttivaunujen signaalikoskettimet
– Hätäpysäytyspainikkeet
Kaikki signaalikoskettimet ovat sulkeutuneet siinä tapauksessa, että automaatti on käyttövalmiu-
dessa. Jos esimerkiksi jokin suojakansi avataan, kyseiseen suojakanteen kuuluva signaalikoske-
tin avautuu. Tätät tilanmuutosta koskeva signaali välittyy ohjaustietokoneeseen yksikön I-/O-
Control Unit digitaalitulon kautta ja CAN-väylää pitkin. Käyttöliittymän näytölle tulee vastaava vir-
heilmoitus.
2.6.5.3 HÄTÄ-SEIS-silmukoiden toimintakuvaus
Automaatin käynnistämistä ja käyttöä varten seuraavien ehtojen täytyy olla täytettyinä:
– Kaikkien komponenttivaunujen tulee olla telakoitu paikalleen ja liitetty.
– Kaikkien suojakansien on oltava suljettuina.
– Kaikkien huoltoluukkujen tulee olla kiinni (valinnaisena varustukseen voi kuulua enimmillään
4 huoltoluukkua).
– Molempien hätäpysäytyspainikkeiden lukituksen tulee olla vapautettu.
– Vähimmäiskäyttöpaine täytyy olla saavutettu.
– Ohjelmiston antaman vapautuksen ("Control ON") tulee olla valittuna, jotta käynnistyspainik-
keen käynnistyssignaali pystyy kytkemään turvakatkaisuyksikön (CSB) päälle.
Jos jompaakumpaa käynnistyspainiketta painetaan tämän jälkeen, turvakatkaisuyksikkö (CSB)
kytkeytyy ja kone on käyttövalmis.
2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
2.6 Turvalaitteet Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
92
2
Kuva 2.6 - 9 hätäpysäytyssilmukat
Käynnistyspainiketta painettu.
Ei
Ei
Kyllä
Ei
Ei
Kyllä
Kyllä
2
Toiminnassa
Turvakatkaisuyksikkö Ei
Jännite
Y-akseli 0 V
X-akseli 0 V
Tähtiakseli 0 V
DP-akseli 42V-
Z-akseli (C&P, TH) 42 V-
Z-akseli (CPP) 0 V-
Toiminnassa
LP-kuljetin Ei
Nostopöytä Ei
PL-kiinnitin Ei
Leveydensäätöyks. Ei
Tyhjien nauhojen leikk. Ei
Komponenttivaunun sisäänvetoyksikköKyllä
Kyllä
Paineilma
min. 0,5 MPa
(5,0 bar)?
Hätäpysäytyspainiketta
painettu?
- Suojakansi ja/tai huolto-
luukku auki?
Komponenttivaunuun kuuluva
hätäpysäytyssilmukka
poikki?
2
Toiminnassa
Turvakatkaisuyksikkö Kyllä
Jännite
Y-akseli 300 V-
X-akseli 300 V-
Tähtiakseli 160 V-
DP-akseli 42 V-
Z-akseli (C&P, TH) 42 V-
Z-akseli (CPP) 160 V-
Toiminnassa
PL-kuljetin Kyllä
Nostopöytä Kyllä
PL-kiinnitin Kyllä
Leveydensäätöyks. Kyllä
Tyhjien nauhojen leikk. Kyllä
Komponenttivaunun sisäänvetoyksikköKyllä
Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 2.6 Turvalaitteet
93
2.6.6 Kosketussuoja Dummy-Feeder-yksiköllä varustetuissa paikoituspaikoissa
2

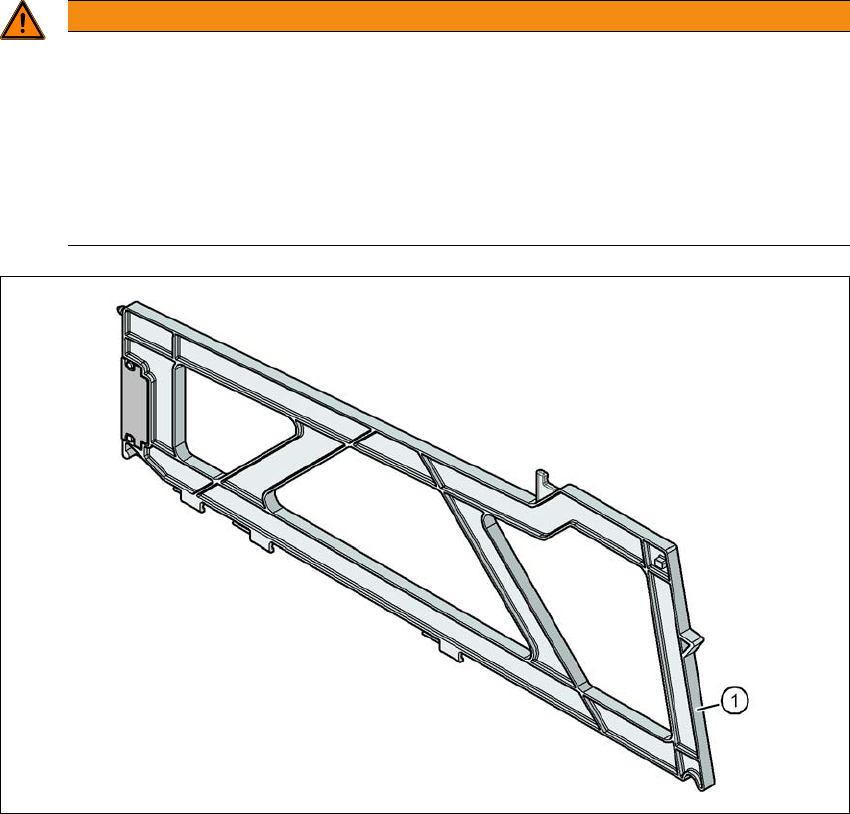

Kuva 2.6 - 10 Kosketussuoja komponettivaunun paikoituspaikoissa
2
(1) Dummy Feeder SIPLACE X, tuotenro 00141226-xx
VAROITUS
Käyttö
Käyttöturvallisuus jokaisen paikoituspaikan varaamisen ansiosta!
SIPLACE X-sajan komponenttivaunua käyttö on turvallista, jos vähintään joka toiseen
vapaaseen paikoituspaikkaan on sijoitettu syöttömoduuli tai kosketussuoja (Dummy-
Feeder).
Sijoita paikoituspaikkoihin 2 ja 4 merkillä varustettu kosketussuoja.
Suojaa joka toinen vapaa paikoituspaikka kosketussuojalla myös siinä tapauksessa,
että tasomakasiineille tarkoitettu pidike on varustettu.
