Käyttöohje SIPLACE X-sarja 5 Koneella suoritettavat tehtävät Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 5.9 Tarkastuskierros 299 5 Kuva 5.9 - 3 Jakolevyt nauhasäiliössä (1) Johtokisko jakolevyä varten (2) nauhajätea…
5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja
5.9 Tarkastuskierros Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
298
Jos annetusta varustelusta johtuen maksimaalista sallittua sivuttaipoikkeamaa ei voi noudattaa,
suosittelemme, lisä-nauharullapitimen käyttämistä (kohta 1). Pistä pidike yksinkertaisesti kiinni-
tyslaitteeseen (kohta 2) ja työnnä sitä sivuttain kunnes, maksimi sallittu poikkeama 60 mm on alit-
tunut. Komponenttivaunussa on yhteensä 5 kiinnityslaitetta. Jokainen nauharullapidike voi ottaa
2 nauharullaa, joten maks. kymmenen 15" (381 mm) - rullaa voidaan asettaa nauhakontin yläpuo-
lelle.
5.9.5 Jakolevyjen sijoittaminen nauhasäiliöön
Jakolevyssä on erilaisia reunoja, ja se voidaan asettaa nauhakonttiin kahdella tavalla. Jos ko-
neessa käytetään pistoakseleita, pistoakseleille tarkoitut aukot jakolevyssä ovat ylhäällä (ks.
kohta 4 kuvassa 5.9 - 3
). Jos pistoakseleita ei käytetä, jakolevyn pyöristetty reuna on ylhäällä
(ks. kohta 5 kuvassa 5.9 - 3
).
Sijoita jakolevyt paikalleen kuvan 5.9 - 3 mukaisesti ja muista, että nauhasäiliön voi jakaa pie-
nimmillään 2 osaan. Näin vältät ladontavirheitä.
Tarkasta, että jakolevyt täyttävät saman merkkipaikan kaikilla kolmella johtokiskolla. Muutoin
jakolevy kallistuu tai taittuu.
Käyttöohje SIPLACE X-sarja 5 Koneella suoritettavat tehtävät
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 5.9 Tarkastuskierros
299
5
Kuva 5.9 - 3 Jakolevyt nauhasäiliössä
(1) Johtokisko jakolevyä varten
(2) nauhajäteastia
(3) nauhasäiliö
(4) jakolevyn sijainti pistoakseleita käytettäessä
(5) jakolevyn sijainti ilman pistoakseleita
(6) liukualustat nauharullille
5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja
5.10 Syöttömoduulien varustaminen Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
300
5.10 Syöttömoduulien varustaminen
5.10.1 Syöttömoduulien käsittelyä koskevia ohjeita
Syöttömoduulit ovat tarkkuuslaitteita. Käsittele syöttömoduuleja siksi varovaisesti.
Vältä syöttömoduulien kolhimista esteisiin.
Älä anna syöttömoduulien pudota.
Käytä huoltamiseen sopivia työkaluja.
5.10.2 X-syöttömoduulin ottaminen komponenttipöydältä
5

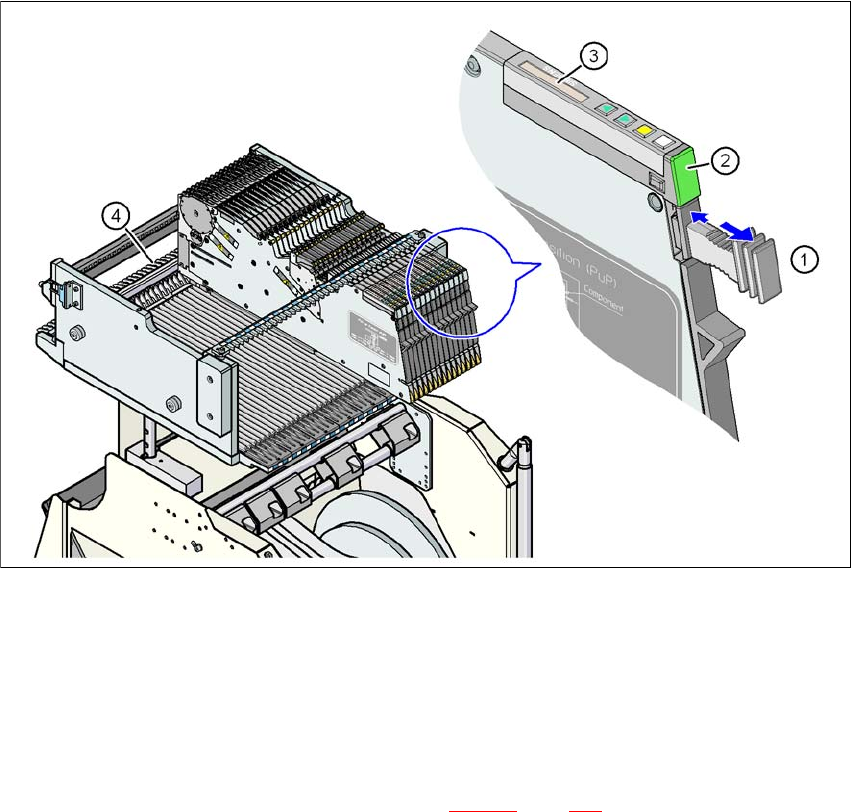

Kuva 5.10 - 1 X-syöttömoduulin ottaminen komponenttipöydältä
(1) poistokahva
(2) tilanäyttö
(3) LCD-näyttö
(4) Salpa X-syöttömoduulien lukitsemiseen
5
Käyttövalmiissa tilassa tilanäyttö (kohta 2 kuvassa 5.10 - 1, sivu 300) on vihreä, jos X-syöttömo-
duuli sisältyy käytössä olevaan varustukseen. Tilanäyttö pysyy pimeänä, jos syöttömoduuli ei
kuulu senhetkiseen varusteluun.
