6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.1 Pipetinvaihtaja Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
354
6
Kuva 6.1 - 21 Makasiinin vaihto (esimerkki: 6 makasiinia)
Kuva 6.1 - 22
(1) makasiinin nostovipu
(2) lieriötappi, asettuu makasiinin poraukseen
(3) jousitappi makasiinien tunnistuksen ja turvasilmukan mikrokytkimen kytkemiseen
(4) Siirtomekanismin tappi, liikuttaa lukituslevyä
(5) painonappikuula
(6) lieriötappi, asettuu makasiinin pitkittäisreikään
(7) lukituslevy asennossa "makasiini lukittu"
6
Aseta makasiini painonappikuulien päälle (kohta 5 kuvassa 6.1 - 21, sivu 354).
OHJE
Työnnä lukituslevy asentoon "makasiini lukittu".
Kohdista makasiini ennen asentamista siten, että lieriötapit (kohdat 2 ja 6 kuvassa
6.1 - 21
, sivu 354) pystyvät asettumaan keskitysporaukseen ja pitkittäisreikään.
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 6.1 Pipetinvaihtaja
355
Paina makasiinia tasaisesti alas niin, että painonappikuulat napsahtavat samanaikaisesti
kaikkiin painonappeihin.
6.1.4.12 Asennon tunnistus
Jokaisessa pipetinvaihtajan makasiinissa on kaksi kodistusmerkkiä, yksi sijainnin määrittämiseen
ja yksi kulmasuunna määrittämiseen.
6
Kuva 6.1 - 23 Pipettimakasiini - kohdistusmerkit sijainnin ja kulmasuunnan määrittämiseen
(1) lukituslevy asennossa "makasiini auki"
(2) kohdistusmerkki kulma-aseman määrittämiseen
(3) kohdistusmerkki aseman määrittämiseen
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.1 Pipetinvaihtaja Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
356
6.1.5 Pipetinvaihtaja ladontapäähän SIPLACE TwinStar
Tuotenro: 03005191-xx, makasiini 2 pipetille
Tuotenro: 03001807-xx, makasiini 1 pipetille
6

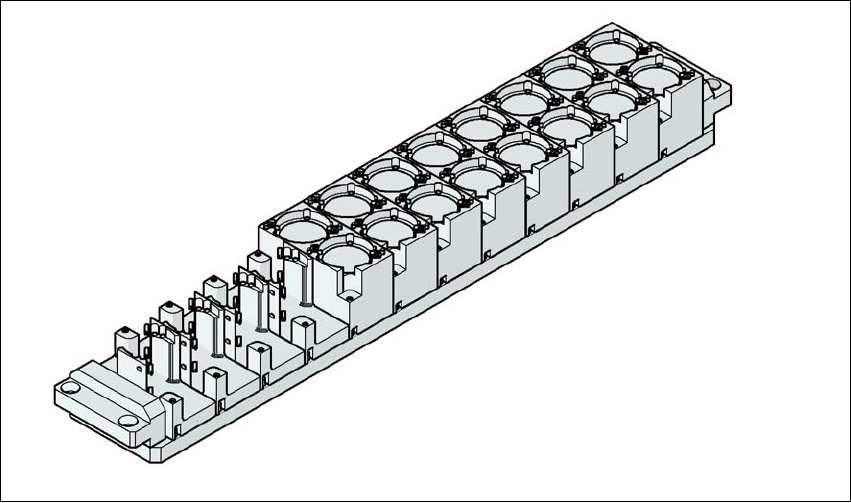

Kuva 6.1 - 24 Pipetinvaihtaja SIPLACE TwinStar:ille
6.1.5.1 Kuvaus
Tämä pipetinvaihtaja voi nostaa enintään 12 pipettimakasiinia. Käytettävissä on kaksi makasiini-
tyyppiä: vakiomakasiinit sekä erikoispipettejä tai tarraimia varten tarkoitetut makasiinit. Makasiinit
ovat yhteisellä kannattimella. Ne on keskiöity kulloinkin kahdella sylinterinastalla ja kiinnitetty kah-
della uppokantaruuvilla.
