维修调整要领书 4-7 4-6 ． OCC 照明的光 量 调整 ＜程序＞ 1 ） 手动控制，确认 OCC 照明亮灯。 2 ） 进行 MS 参数的“ O CC 光量调整”。 （「 MS 参数」 OCC 光量调整） 4-7 ． 更换 OCC 部分后的从新调整 ○：必须 , △：确认 , －：不需要 ※：选购品 表 4- 7- 1 更换 O CC 部分后的从新调整项目一览表 摄像机 组件 L 摄像机 组件 R （注 2 ） 照明 组件 CCD…
维修调整要领书
4-6
4-5．
对焦调整
＜程序＞

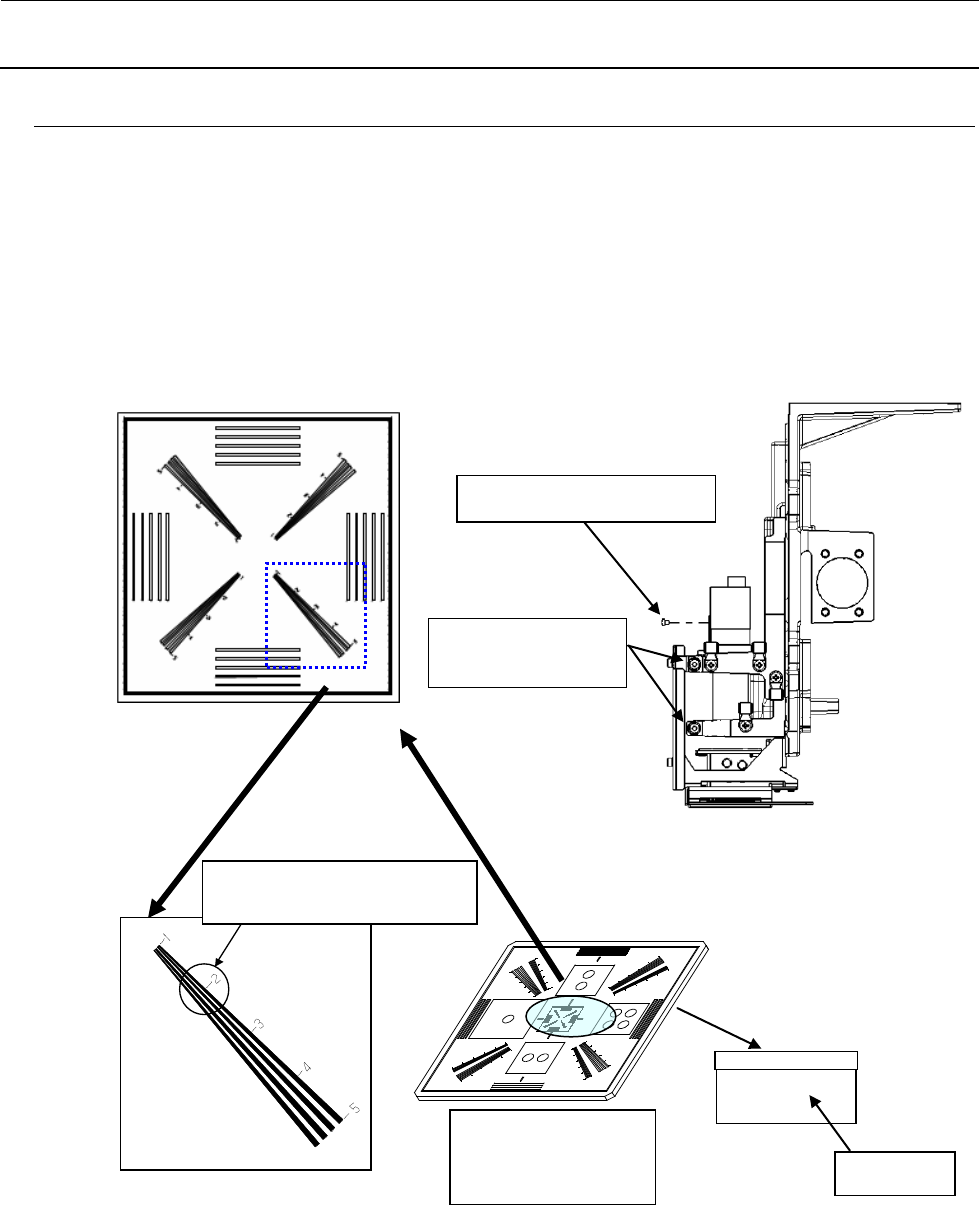

1） 把摄像机调整夹具放到 CAL 部上面，把蚀刻面朝下。
2） 拧松固定摄像机的带垫片内六角螺栓①和②（共 6 处），上下移动摄像机，固定到可以清楚地看
见蚀刻的「2」的线（参照下图）的位置。
如果将偏光滤光片调整到刻度 0（暗）位置，线就容易看得出。
调整后，请恢复到刻度 5（明亮）。
CAL 部
① SL6041692TN
(
×
4)
「2」まわりの線がはっきり
見えること。
カメラアジャスト治具
E2106998000
（T110）
「2」周线应清楚地看得到。
摄像机调节夹具
E2106998000
(T110)
① SM6020302UZ (
×
2)
维修调整要领书
4-7
4-6．
OCC 照明的光量调整
＜程序＞
1） 手动控制，确认 OCC 照明亮灯。
2） 进行 MS 参数的“OCC 光量调整”。
（「MS 参数」OCC 光量调整）
4-7．
更换 OCC 部分后的从新调整
○：必须, △：确认, －：不需要
※：选购品
表 4-7-1 更换 OCC 部分后的从新调整项目一览表
摄像机
组件 L
摄像机
组件 R
（注 2）
照明
组件
CCD 摄像机
镜头 L
CCD 摄像机
镜头 R
（注 2）
照明
基板组件
镜头
滤光片
焦点调整 ○ ○ － ○ ○ － －
滤光镜调整 △ △ ○ △ △ － ○
OCC 光量调整（注 1） △ △ ○ △ △ ○ ○
OCC 偏差（注 1） ○ ○ － ○ ○ － －
辅助 OCC 偏差
（注 1）（注 2）
○ ○ － ○ ○ － －
原点粗调（注 1） ○ － － ○ － － －
头部偏差（注 1） ○ － － ○ － － －
BMR 偏差（注 1）※ ○ － － ○ － － －
HMS 偏差（注 1） ○ － － ○ － － －
贴片综合偏差（注 1） ○ － － ○ － － －
VCS 摄像机偏差（注 1) ○ － － △ － － －
VCS 综合偏差（注 1） △ － － △ － － －
（注 1）参考 MS 参数
MS 参数的输入，请从上开始按顺序进行。
注意
为了防止对人体造成伤害，触摸屏、HOD 操作时，请勿将手伸进机器内，也不
要将脸和头部靠近机器。
维修调整要领书
5-1
5
基板传送装置
5-1．
传送皮带的更换
1） 请松开传送皮带用张力挑帐皮带轮。（图中箭头部）
图
5-1-1
基板传送和传送皮带
2） 更换成表 5-1-1 货号的皮带。
3） 调整传送皮带的张力时，先测定没有施加张力的皮带长度，移动长孔部的传送皮带轮的位置，
让长度增加 0.5％。
＜调整方法＞
调整方法是，在传送轨道上用铅笔等以 200mm 的距离标上二个记号。
移动传送皮带轮，施加张力，让 2 个标记的距离变成 201mm。
此时，CENTER 缓冲，请注意传送轨带 FC、RC 施加皮带张力时，不要抬起来。
表
5-1-1
传送带货号
【更换零件一览表】
CENTER
IN/OUT
ST
传送延长
M 基板规格
40113952 40113953
150mm
40114731
250mm
40114732
L 基板规格
40001070 40000863
150mm
40011058
250mm
40011065
L-wideOP 40001070 40011058 -
XL 基板规格
40097732 40097731
-
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
危险
