维护调整要领书 25 -3 25 - 2 M PC 及 HUB 的更换方法 MPC 及 HUB 分别被安装在主机内侧的以下位置。装置正面图 KE3010A/3020VA/3020VRA 上面图 40073033 SW ITCHING HUB 40169048 MPC － CAN

维护调整要领书

25-2

CN41

CN43

CN42

CN4

CN10

40169045

BANK ID

PCB ASM

RLY

ELEC BANK 10 

PCB ASM

40071185

40084840

连接图电动更换台车

维护调整要领书

25-3

25-2 MPC

及

HUB

的更换方法

MPC 及 HUB 分别被安装在主机内侧的以下位置。

装置正面

图

KE3010A/3020VA/3020VRA

上面图

40073033

SWITCHING HUB

40169048

MPC

－

CAN

维护调整要领书

25-4

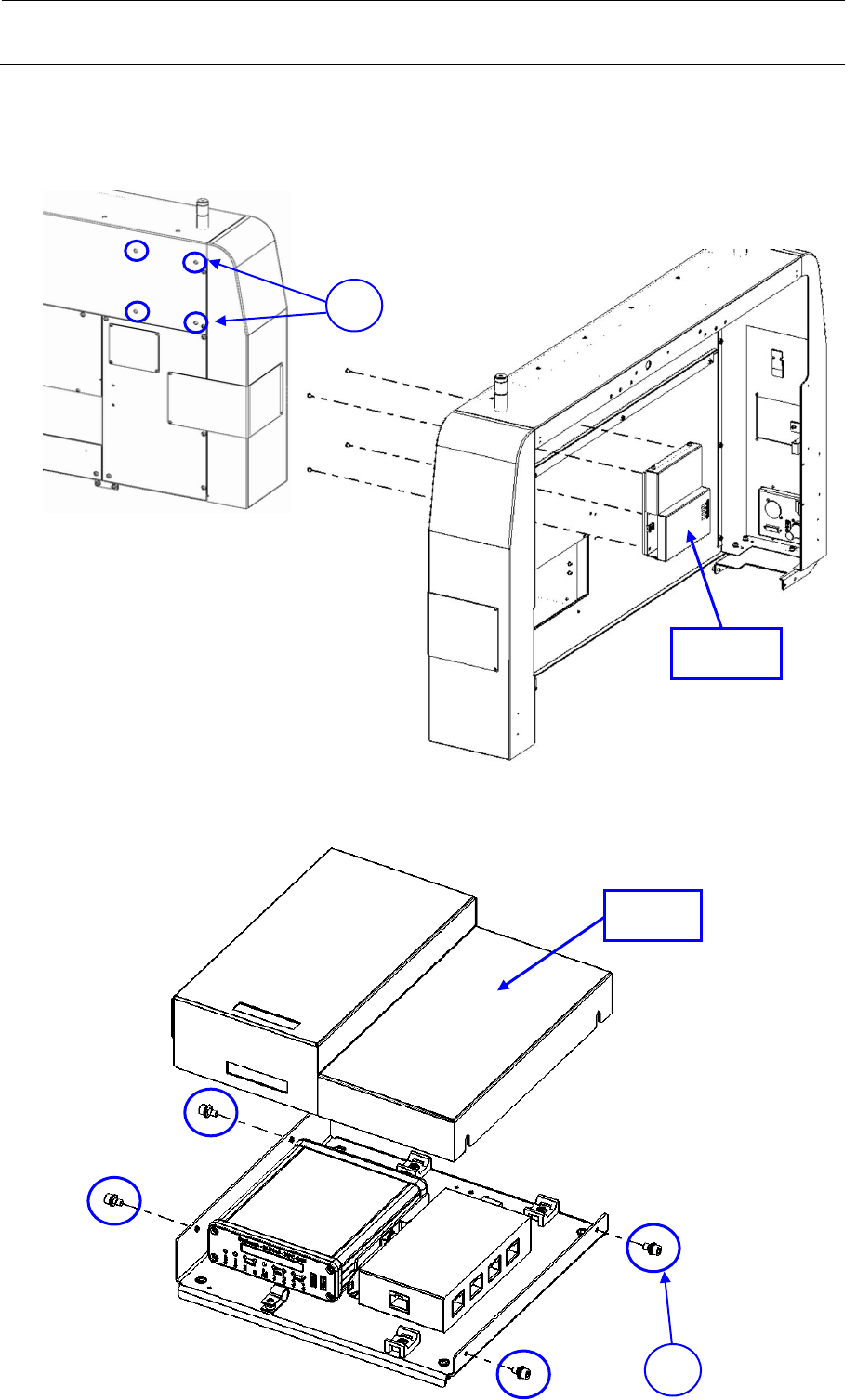

<更换 MPC-CAN、SWITCHNG HUB >

1．拔下 MPC 的电源插头、Ethernet 电缆。

2．取下本体盖罩前侧的 4 处螺钉①，取下 MPC 组。

3．拧松 4 拧①，从 MPC 拧上取下盖罩

MPC 拧

盖罩
