维修调整要领书 1-3 1-1 -3 ． YR 电动机的更换 1 ） 请拆下 SL3061232TN ，卸下 COVER_FBR 。 2 ） 请拆下 SL6041092TN 、 N M3060810SF ，卸下 SUB_COVER_FUR 。 3 ） 请松开 COUPRING_Y _ 螺丝（不拆下），卸下 SERVO MOTOR 1500W 线束的连接器。 4 ） 请拆下 SM6082002TN ，更换 SERVO MOTOR 1500…
维修调整要领书
1-2
1-1-2．
YL
电动机的更换

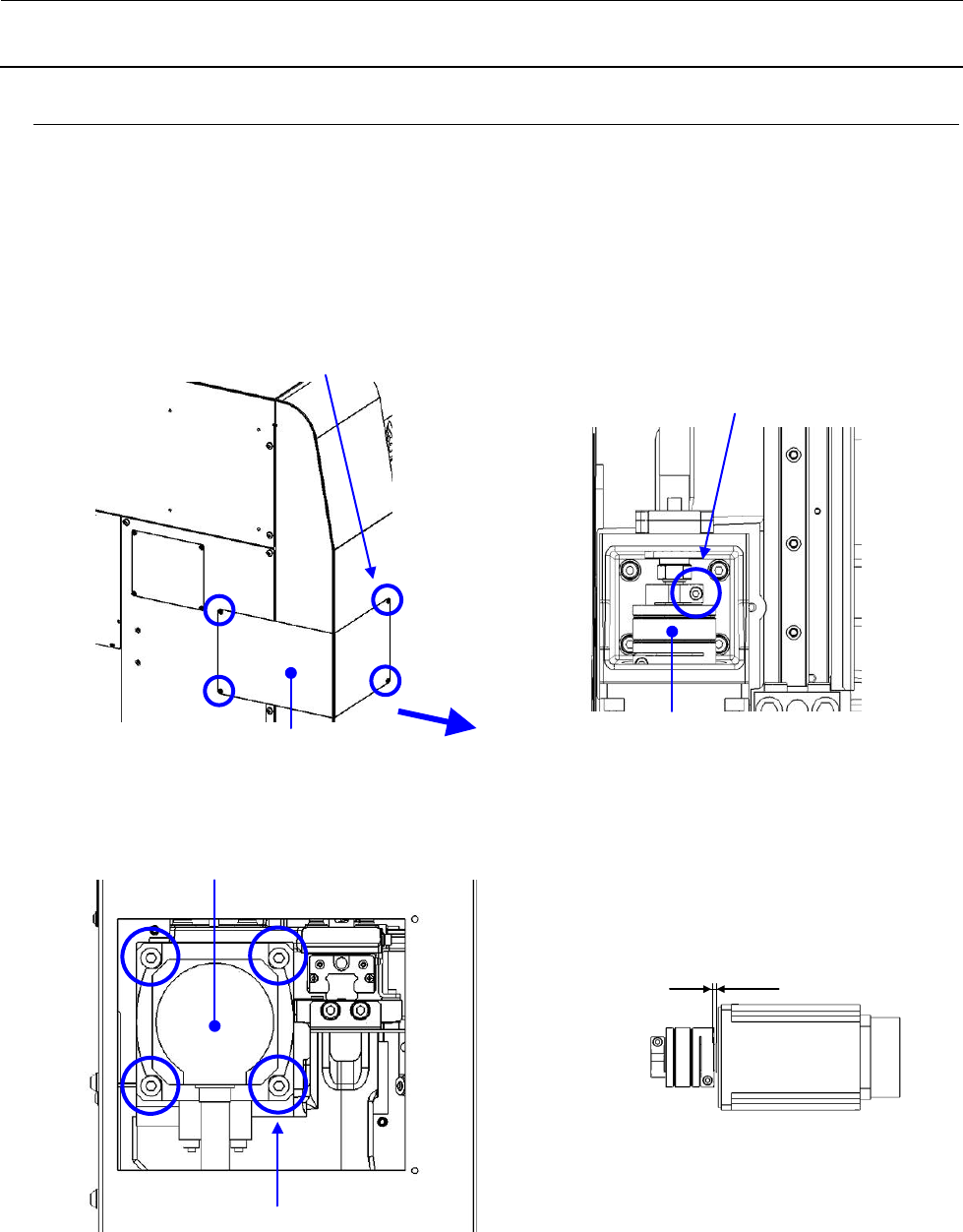

1） 请拆下 B_COVER_SCREW，卸下 MOTOR_COVER_F。
2） 请松开 COUPRING_Y_螺丝（不拆下），卸下 SERVO MOTOR 1500W 线束的连接器。
3） 请拆下 SM6082002TN，更换 SERVO MOTOR 1500W。
4） 安装时按相反的步骤进行。
※ COUPLING 与电动机的空隙为 4mm，COUPLING_Y_螺丝的安装扭矩为 7 Nm。（图 1-1-2-4）
图 1-1-2-1
图 1-1-2-2
FRONT
B_COVER_SCREW（×4）
MOTOR_COVER_F
COUPLING_Y
COUPLING_Y_螺丝
图 1-1-2-3
图 1-1-2-4
SM6082002TN（×4）
SERVO MOTOR 1500W
4mm
维修调整要领书
1-3
1-1-3．
YR
电动机的更换
1） 请拆下 SL3061232TN，卸下 COVER_FBR。
2） 请拆下 SL6041092TN、NM3060810SF，卸下 SUB_COVER_FUR。
3） 请松开 COUPRING_Y_螺丝（不拆下），卸下 SERVO MOTOR 1500W 线束的连接器。
4） 请拆下 SM6082002TN，更换 SERVO MOTOR 1500W。
5） 安装时按相反的步骤进行。
※ COUPLING 与电动机的空隙为 4mm，COUPLING_Y_螺丝的安装扭矩为 7 Nm。
4mm
图 1-1-3-5
图 1-1-3-3
图 1-1-3-4
COUPLING_Y
COUPLING_Y_螺丝
SERVO MOTOR 1500W
SM6082002TN（×4）
SM6082002TN
图 1-1-3-1
图 1-1-3-2
B_COVER_SCREW（×4）
MOTOR_COVER_KB
B_COVER_SCREW（×4）
COVER_SUR_F_MOTOR_BR
维修调整要领书
1-4
1-2．
磁尺的更换
1) 从支架上卸下磁尺头。
2) 请剥掉旧的磁尺。
3) 把磁尺的安装面和磁尺进行完全脱脂。
注意 1： 更换前要把磁尺放在装置附近 1 个小时以上，等装置和磁尺的温度相同时进行更换。
注意 2： 脱脂剂推荐用「优质机械用棉纱」。
注意 3： 磁尺在横向，相对于规定值的偏差量：±0.1mm 以内。
注意 4： 请不要将带磁性驱动器、支撑销等磁石类的东西靠近磁尺。因为这将会成为发生故障的原因。
注意 5： 磁尺是有装贴朝向的。请按与图中 S/N 相同的朝向装贴。使用的磁尺请参照下表。
磁尺不同规格一览表
M
规格
L
规格
X 轴
KE-3010A
40113692
KE-3020VA/20VRA
Y 轴
KE-3010A
40091396
KE-3020VA/20VRA
（※S/N：磁尺的串行号码）
图
1-2-1
磁尺的贴装方向（主体上面图）
FRONT
REAR
磁尺 Y
注1
注1
磁尺 X
M、L 基板规格
※参照上表
