4. 生产准备 SYS-NXT3c-007S0 102 NXT III/NXT IIIc 系统手册 4.6.3 成批更换料盘装置 料盘装置 -LT 可以拆装上下的料盘箱 。 通过已安装料盘的料盘箱安装到料盘装置 -LT 中， 可 以缩短换线时间。 拆除料盘装置 1. 请按下 MAGAZINE CLAMP 按钮。料盘箱有上下 2 个。请按下要更换 料盘装置的一侧的 按 钮。 备注 )解除安装在料盘装置 -LT 中的料盘箱的夹紧。 注意 更…
SYS-NXT3c-007S0 4. 生产准备
NXT III/NXT IIIc 系统手册 101
6. 完成所有的补料后，就会显示 COMPLETE 按钮按下的向导画面。
7. 请拿住捏手，放下托架挡块。
8. 请关闭正面门，按下 COMPLETE 按钮。
备注 )请轻轻关闭正面门，以免料盘装置装置 -LT 受到冲击。
01SYS-0734
6<6
ᤣ
6<6
&203/(7(
ᣝ䪂
&203/(7(
ᣝ䪂
4. 生产准备 SYS-NXT3c-007S0
102 NXT III/NXT IIIc 系统手册
4.6.3 成批更换料盘装置
料盘装置 -LT 可以拆装上下的料盘箱。通过已安装料盘的料盘箱安装到料盘装置 -LT 中，可
以缩短换线时间。
拆除料盘装置
1. 请按下 MAGAZINE CLAMP 按钮。料盘箱有上下 2 个。请按下要更换料盘装置的一侧的按
钮。
备注 )解除安装在料盘装置 -LT 中的料盘箱的夹紧。
注意
更换时，请务必注意不要使料盘箱落下。料盘箱落下不仅有可能造成机器
的损坏，还可能受伤。
在搬运安装了料盘的料盘箱时，请小心搬运，避免料盘元件移位。
01SYS-0693
㧔Ϟջ㧕
6<6
0$*$=,1(
&/$03ᣝ䪂
0$*$=,1(
&/$03ᣝ䪂
㧔ϟջ㧕
SYS-NXT3c-007S0 4. 生产准备
NXT III/NXT IIIc 系统手册 103

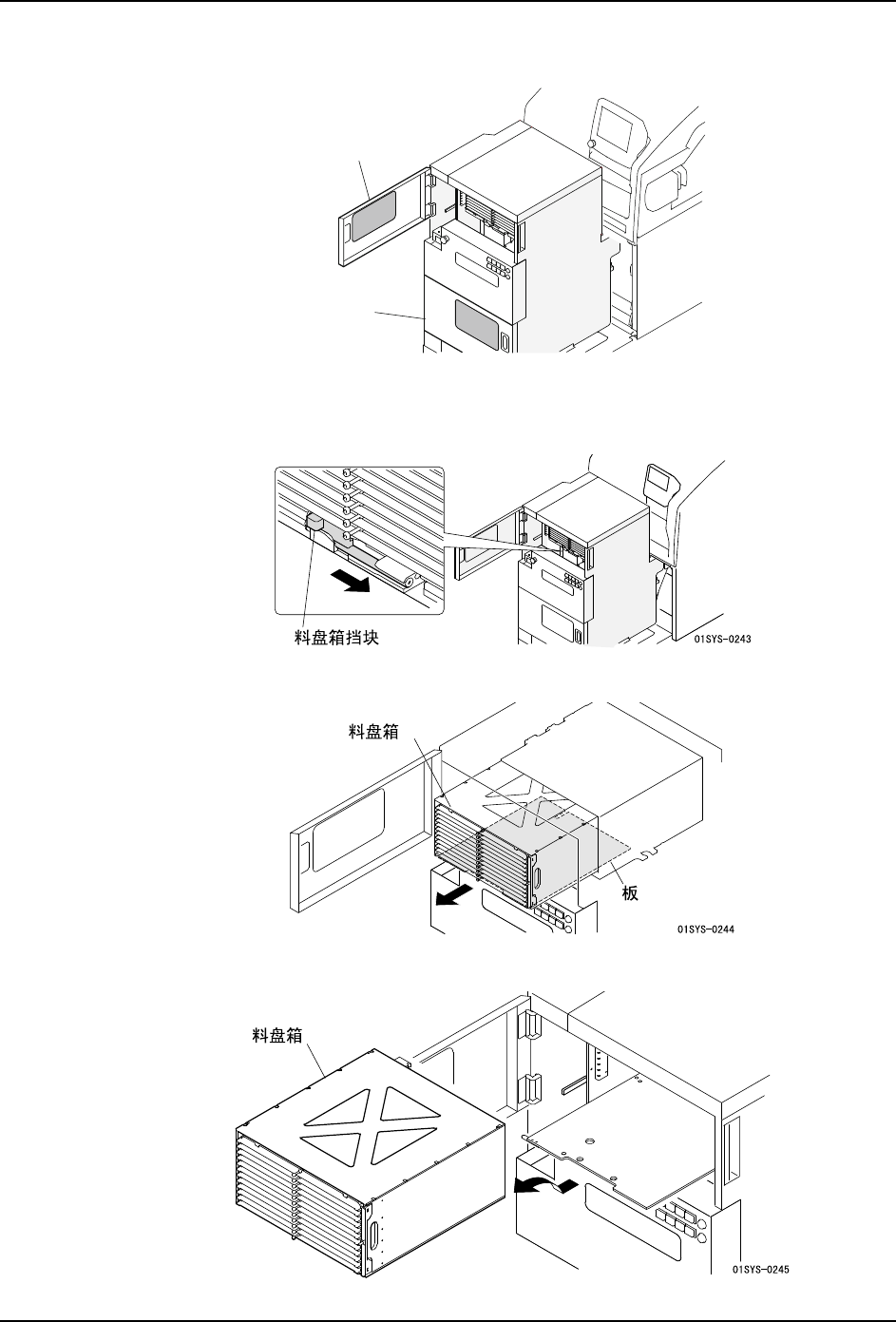

2. 打开料盘装置 -LT 的正面门。请打开要更换料盘装置的一侧的门。
3. 从料盘装置 -LT 中取出料盘箱，
a. 请滑动料盘箱挡块。
b. 拉出载有料盘箱的板。请慢慢地拉出，直到锁定为止。
c. 将料盘箱挪到跟前，从料盘装置 -LT 中取出。
01SYS-0733S
ℷ䴶䮼
ℷ䴶䮼
