8. 辅助软件
辅助软件是生产前的准备等时在机器上进行非生产时使用的指令群。本章就有关辅助软件
的主要的功能概要进行说明。
8.1 可操作
使用辅助软件能够可以从机器上获取影像信息和跟踪数据或者进行功能设定。另外，也可以
检查机器的运转状态。
·机器的运转状况检查和错误搜索等
·机器单位的功能设定
·模组单位的功能设定
·跟踪数据和影像信息等机器信息的获取
·料站倾斜测定等的固有值管理
·软件更新和强制异常解除等的远程操作
本章中说明以外的使用方法，请参照 [FUJI 辅助软件操作手册 （在线手册）]。
8.2 启动辅助软件
在辅助软件存在的网络环境下，通过 Internet Explorer 等的浏览器，无论从哪一个终端都
可以启动辅助软件。

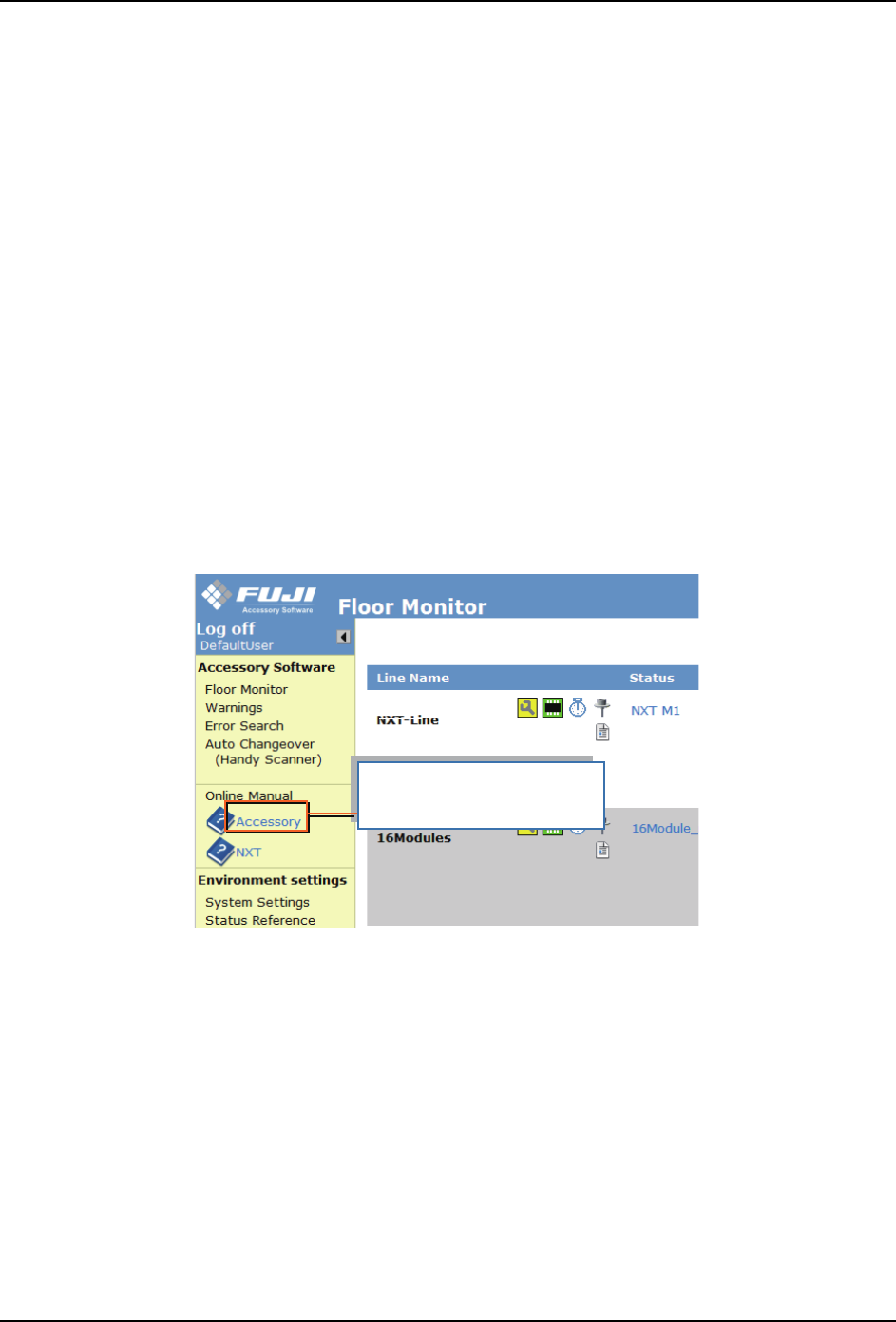

1. 双击在桌面上的 [Internet Explorer] 的图标。
2. 在地址栏中输入 http://Fuji 辅助软件的服务器名 /fujiweb/ 并按下 [Enter] 键。
加载画面上显示出 [ 主页 ] 画面 （在线监视器）。（请参照 "8.3 在线监控器 "）
01SYS-0726-Sa
ᱴ⽰
Accessory software
ᬃ֒ᢁ߂Ⱦ
8. 辅助软件 SYS-NXT3c-007S0
338 NXT III/NXT IIIc 系统手册
8.3 在线监控器
在线监控器显示出工厂内的所有的生产线以及机器的状态。
8.3.1 在线监控器上显示的项目和含义
此画面每 15 秒更新一次，因此始终显示最新的状态。
号码 名称 说明
1 生产线名 显示生产线名。
2 链接图标 通过点击图标，移动画面。
3 设备名 显示机器名和模组号码。单击机器名或模组号码后，就会
移动到机器设定画面。
4 模组的状态 显示出所选择模组的状态。在错误停止状态时，单击 [ 错
误停止 ] 的文字，就会跳入故障排除画面。
5 Job 名 显示当前生产所使用的 Job 名。单击 Job 名后，就会跳入
趋势画面。
6 生产线构成 显示生产线的模组构成。单击模组后，可以确认当前模组
的状态。
7 服务一览表 显示服务一览表。在线监视器中显示的生产线构成与实际
的生产线构成不一致时，请单击。
8 更新按键 更新在线监视器内显示最新信息。
9 Utilization 显示最近的 10 分钟的运转率。
10 Comp panels 显示最近 4 个小时的生产电路板数。
11 Success rate 显示最近 10 分钟的追踪数据。
01SYS-157-E
1
5
2
3
6
4
9
10
11
7
8
