7. 手动模式指令的操作 SYS-NXT3c-007S0
310 NXT III/NXT IIIc 系统手册
7.4.1 吸取位置确认及调节 （料站修正）
对安装在机器上的供料器元件或料盘元件设定料站修正值时使用。执行该指令后，定位相机
拍摄吸取位置，并显示在操作画面。
注意 )
1.只是在机器上暂时设定吸取点修正值时使用。插入了不同的料站注解的供料器后，就
会清除修正值。
2.对生产中不使用的料站不能设定修正值。
3.由于元件的形状特殊导致料带凹槽的中心与元件主体中心发生错位等而不能吸取
时，请在外形数据中进行吸取修正。
请提前 Job 的供料器配置提前将供料器安装到机器上。
备注 )通常，在自动运转时，在元件吸取前的一瞬间进行送料，因此在供料器的吸取位置上
通常没有元件。如果想要确认在有元件的状态下的吸取位置时，请将元件送至吸取位
置。
1. 请选择吸取位置调节指令。
01SYS-0840
NXTMMS021
ๆ⌕⟎
01SYS-0841
SYS-NXT3c-007S0 7. 手动模式指令的操作
NXT III/NXT IIIc 系统手册 311
2. 直到显示吸取位置确认装置及料槽编号为止，请一直按下三角按钮。只有在 Job 中指定
的料槽才有效。
备注 )
1.此时，如果在所选择料槽上的供料器需要进行送料时，在画面上显示送料次数。请用
手动使载体料带前进（使显示次数加 1）。载体料带的传送方法请参照 FUJI 智能供料
器手册。
2.使用供料器自由配置功能时，所显示的 Device Comment 或 SLOT 号码都是根据实际配
置的结果。
3. 按下 START 按钮。机器在进行校正后测定吸取位置。
4. 测定结束后操作画面就会切换到影像监视器画面。请通过定位相机的影像和刻度确认吸
取位置。
备注 )影像左右颠倒显示。
01SYS-0842
01SYS-0843
7. 手动模式指令的操作 SYS-NXT3c-007S0
312 NXT III/NXT IIIc 系统手册

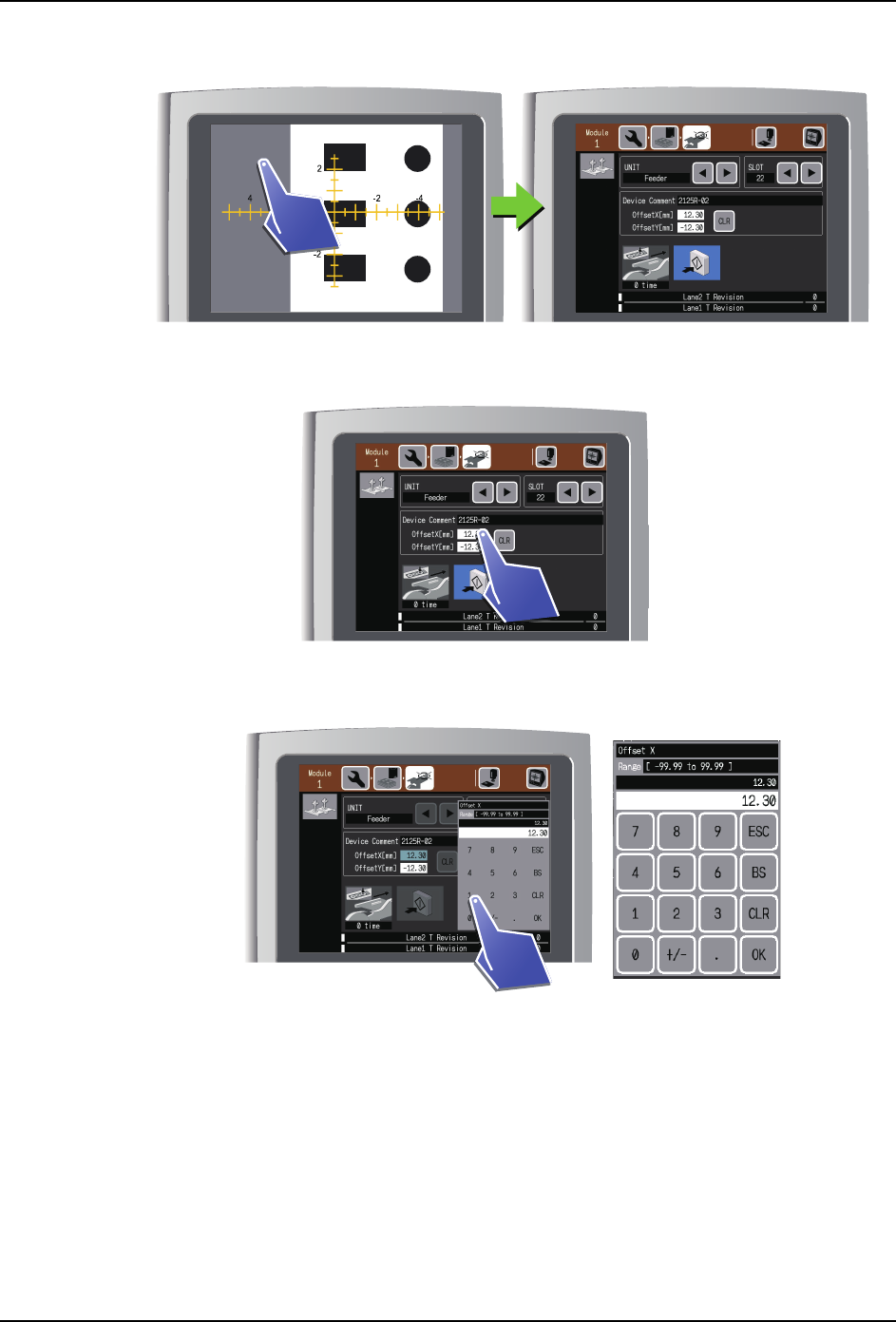

5. 按下画面将恢复到吸取位置确认画面。
6. 从这里开始进行修正量的设定。请按下 Edit 按钮。
7. 修正量设定有效。请使用数字键盘输入修正值。
8. 按下 OK 按钮就可以保存修正值。如果在模拟画面确认设定后的吸取位置时，按下 START
按钮后，重复从 4. 项到这里。
01SYS-0844
01SYS-0845
01SYS-0846
