7. 手动模式指令的操作 SYS-NXT3c-007S0
308 NXT III/NXT IIIc 系统手册

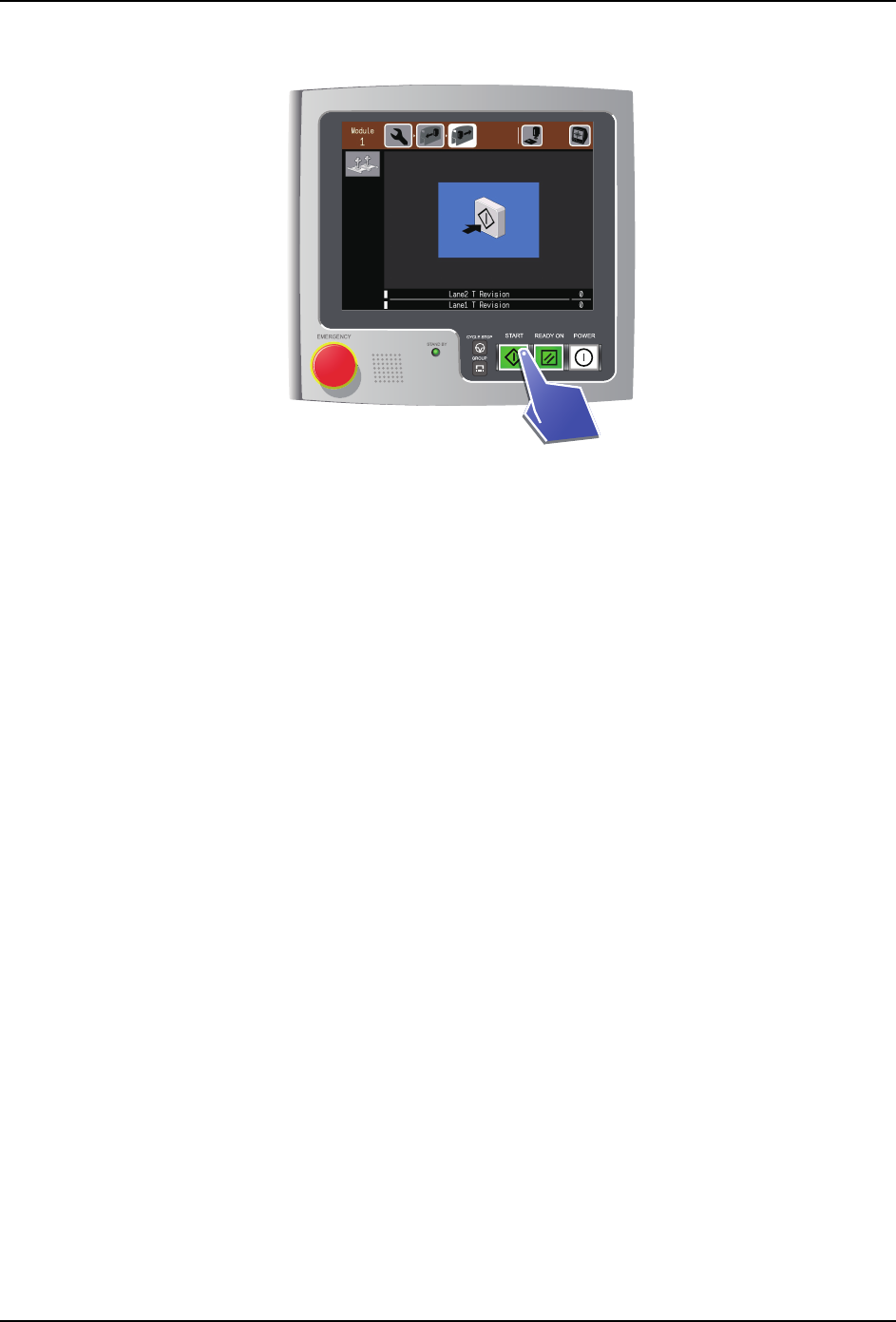

3. 显示工作头退避的等待开始画面。按下 START 按钮，工作头就开始移动。
4. 完成工作头移动后，将返回到工作产学研退避位置的选择画面。
a. 请按下生产按钮返回到生产等待开始画面。
b. 请按下手动按钮返回到手动指令的菜单画面。
01SYS-0838
SYS-NXT3c-007S0 7. 手动模式指令的操作
NXT III/NXT IIIc 系统手册 309
7.4 生产管理指令
执行下一个指令。
·吸取位置确认
·清除生产电路板数量的显示
·清除电路板取入数量的显示 （使用间隔停止功能时）
1. 请选择生产管理指令。
2. 显示如下指令选择画面。
编号 指令名 功能
1 Adjust pickup position
（吸取位置确认及调节）
将安装在机器上的供料器元件或料盘元件
设定修正量。
2 Clear produced quantity
（清除生产电路板数量显示）
清除显示在画面的电路板生产数量。
3 Clear interval stop quantity
（清除电路板导入数量显示）
运用间隔停止功能时，清除画面上显示的
电路板导入数量。
01SYS-0719
01SYS-0839
231
7. 手动模式指令的操作 SYS-NXT3c-007S0
310 NXT III/NXT IIIc 系统手册
7.4.1 吸取位置确认及调节 （料站修正）
对安装在机器上的供料器元件或料盘元件设定料站修正值时使用。执行该指令后，定位相机
拍摄吸取位置，并显示在操作画面。
注意 )
1.只是在机器上暂时设定吸取点修正值时使用。插入了不同的料站注解的供料器后，就
会清除修正值。
2.对生产中不使用的料站不能设定修正值。
3.由于元件的形状特殊导致料带凹槽的中心与元件主体中心发生错位等而不能吸取
时，请在外形数据中进行吸取修正。
请提前 Job 的供料器配置提前将供料器安装到机器上。
备注 )通常，在自动运转时，在元件吸取前的一瞬间进行送料，因此在供料器的吸取位置上
通常没有元件。如果想要确认在有元件的状态下的吸取位置时，请将元件送至吸取位
置。
1. 请选择吸取位置调节指令。
01SYS-0840
NXTMMS021
