2. 各部分名称和功能 SYS-NXT3c-007S0 58 NXT III/NXT IIIc 系统手册 2.7 料站托架更换推车 机器不同，则对应的料站托架更 换推车也不同。 a. NXT-3: P CU-2 b. NXT-3c: PCU-2c 2.7.1 PCU-2 以下是 PCU- 2 的各部分名 称。 a. 对应标准供料器 b. 对应斗式供料器 1 手柄 2 解除滑轨锁定手柄 3 脚踏板 4 高度调节手柄 1 手柄 2 解除滑轨…
SYS-NXT3c-007S0 2. 各部分名称和功能
NXT III/NXT IIIc 系统手册 57
2.6 料站显示器
料站显示器的各部分名称如下。
LED 的颜色所表示的料槽状态如下。
1 料槽编号
2 LED
3 供料器安装按钮
LED 的显示 料槽的状态
红色亮灯
因料尽、吸取失误、影像处理错误等，而没有进行元件吸取
的料槽。
即使在运转中也能够拆除该料槽的供料器。
绿色或黄色亮灯
元件供应中的料槽。
请不要拆除该料槽的供料器。
绿色和黄色亮灯
运用次料站功能，处在元件供应开始前的料槽。
请不要拆除该料槽的供料器。
3 种颜色亮灯
运用贴装元件压下功能时，在元件压下用的顺序中所设定的
料槽。
该料槽不进行元件贴装动作。
01SYS-0667
3
1
2
2. 各部分名称和功能 SYS-NXT3c-007S0
58 NXT III/NXT IIIc 系统手册
2.7 料站托架更换推车
机器不同，则对应的料站托架更换推车也不同。
a. NXT-3: PCU-2
b. NXT-3c: PCU-2c
2.7.1 PCU-2
以下是 PCU-2 的各部分名称。
a. 对应标准供料器
b. 对应斗式供料器
1 手柄
2 解除滑轨锁定手柄
3 脚踏板
4 高度调节手柄
1 手柄
2 解除滑轨锁定手柄
3 脚踏板
4 高度调节手柄
01SYS-0668
1
2
4
3
01SYS-0669
1
2
4
3
SYS-NXT3c-007S0 2. 各部分名称和功能
NXT III/NXT IIIc 系统手册 59

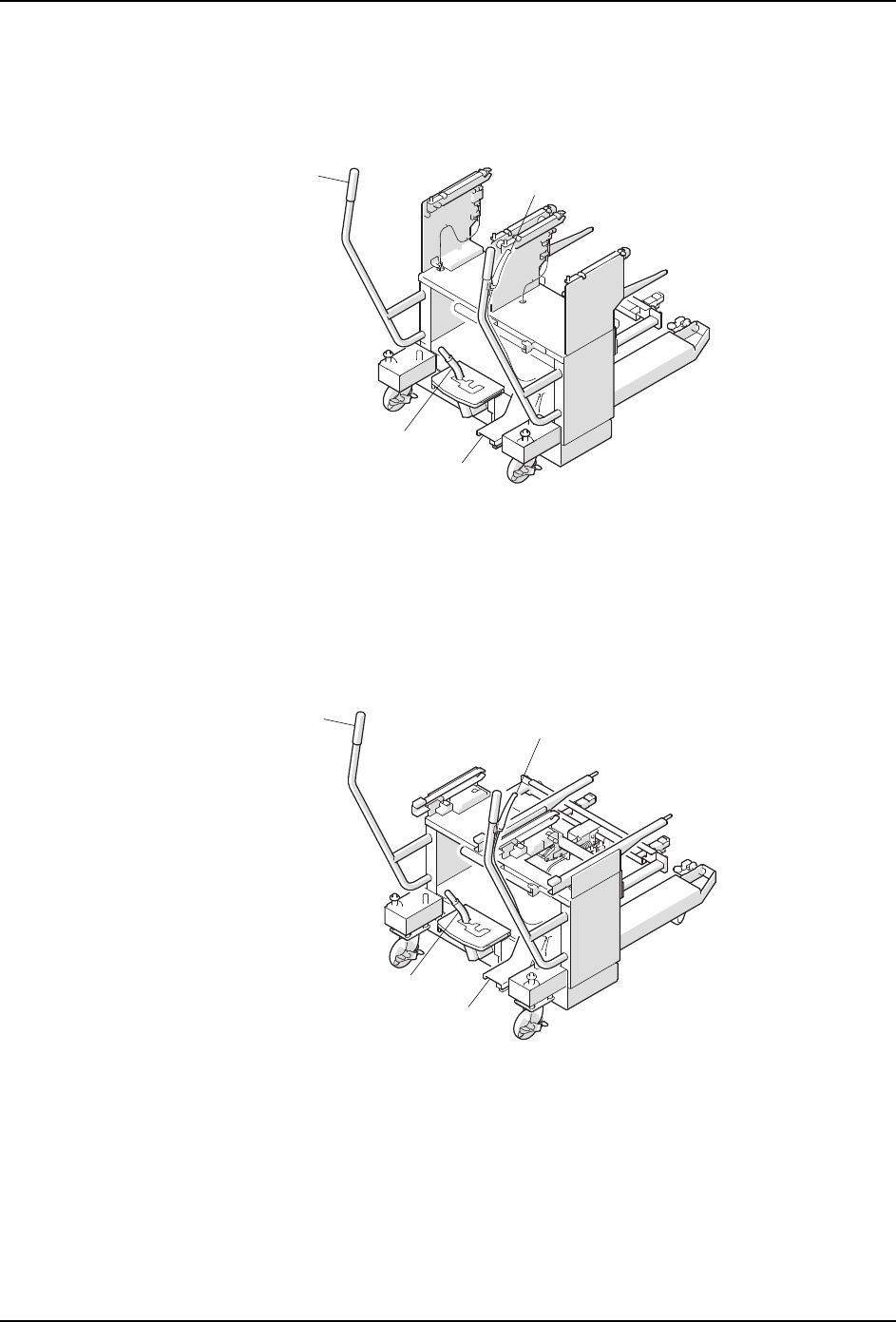

2.7.2 PCU-2c
以下是 PCU-2c 的各部分名称。
a. 对应标准供料器
b. 对应斗式供料器
1 手柄
2 解除滑轨锁定手柄
3 脚踏板
4 高度调节手柄
1 手柄
2 解除滑轨锁定手柄
3 脚踏板
4 高度调节手柄
01SYS-0948
1
4
3
2
01SYS-0949
4
3
1
2
