4. 生产准备 SYS-NXT3c-007S0 124 NXT III/NXT IIIc 系统手册 4.7.5 插入料盘时的注意事项 1. 料盘托架具有方向性。在料盘托架 上安装料盘及将料盘托架插入料盘 装置 -LTC 时，请 注意方向。 2. 料盘托架上的黄线表示传感器的光 轴位置。请不要在黄线上配置磁性 材料及超出料盘高 度的元件等。 3. 请不要将料盘托架斜着插入料盘 装置 -LTC。 4. 在开闭上面门和下面门时，请不要 有冲击…
SYS-NXT3c-007S0 4. 生产准备
NXT III/NXT IIIc 系统手册 123

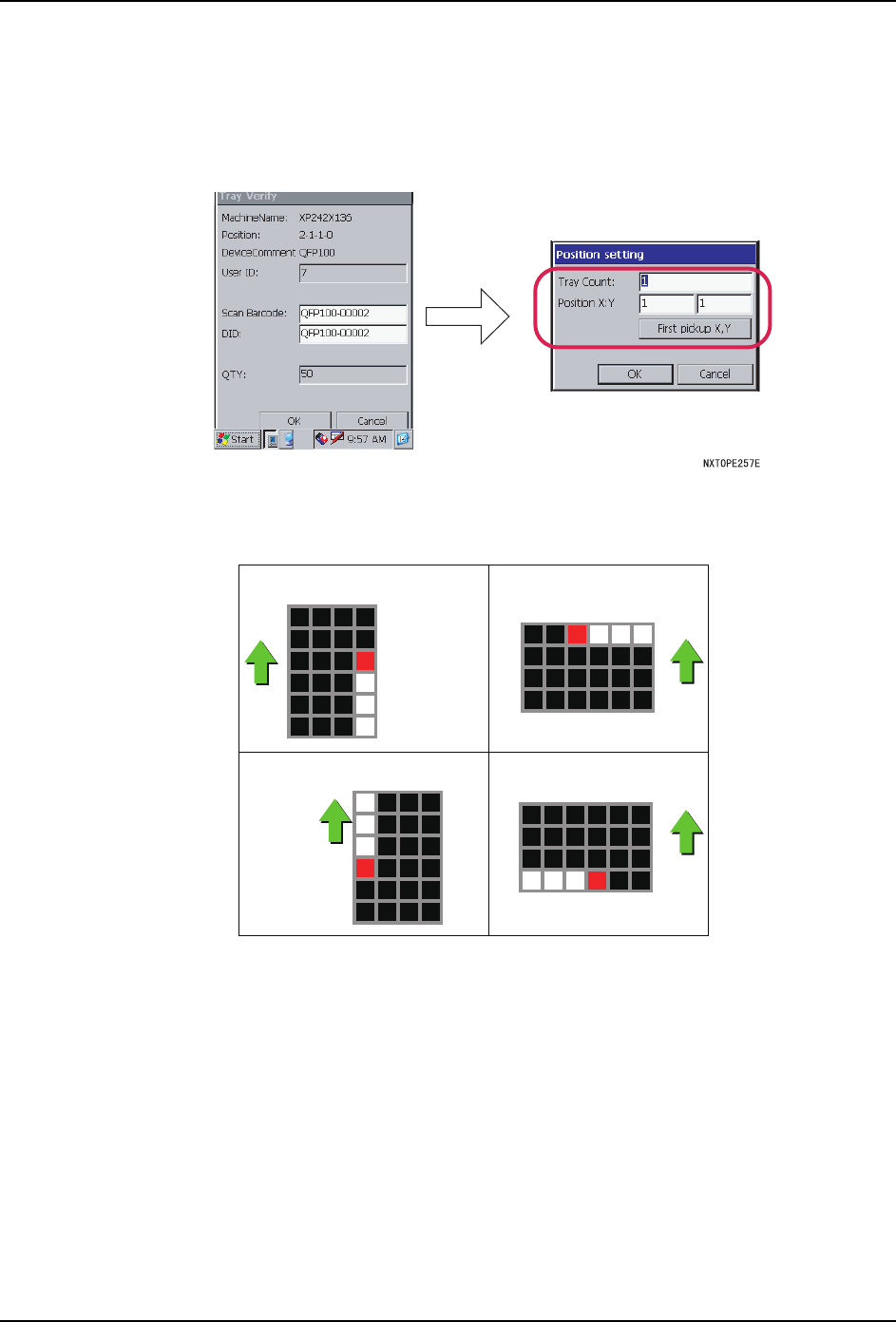

通过 KIT Handy 指定
请在 KIT Handy 上进行以下的操作。
1. 请使用 KIT Handy 读取要安装的料盘的条形码。
2. 请输入最初进行吸取的元件的 X，Y 坐标。
备注 )此时，输入料盘以外或者不存在元件的坐标，料盘元件的吸取点指定无效，通过对话
框显示出无效的通知。
备注 )即使是相同的料盘，根据供应方向，进行指定的数值是不同的。
3. 请点击 OK 按钮。
6<66
ᮍ
ᮍ
ᮍ
ᮍ
(X, Y) = (1, 4)
(X, Y) = (4, 4)
(X, Y) = (4, 3)
(X, Y) = (3, 1)
4. 生产准备 SYS-NXT3c-007S0
124 NXT III/NXT IIIc 系统手册
4.7.5 插入料盘时的注意事项
1. 料盘托架具有方向性。在料盘托架上安装料盘及将料盘托架插入料盘装置 -LTC 时，请
注意方向。
2. 料盘托架上的黄线表示传感器的光轴位置。请不要在黄线上配置磁性材料及超出料盘高
度的元件等。
3. 请不要将料盘托架斜着插入料盘装置 -LTC。
4. 在开闭上面门和下面门时，请不要有冲击。元件有可能移位或从料盘中跳出。从安全上
考虑，这些门实施了自动锁定而有可能不能打开，此时请不要强行打开。
4.7.6 料盘高度异常向导
所安装的料盘高度异常时，机器进行料盘高度异常向导。
请取出已安装的料盘，按下操作画面的料盘安装按钮。
01SYS-0749
SYS-NXT3c-007S0 4. 生产准备
NXT III/NXT IIIc 系统手册 125
4.8 料盘元件的安装 （料盘装置 -M）
请按照向导画面，安装料盘元件。
4.8.1 料盘安装向导画面
没有运用 Fujitrax Verifier 和运用了 Fujitrax Verifier 时的作业向导的显示有区别。
运用了 Fujitrax Verifier 时
01SYS-0751S
֒ѐੇሲ㻻㖤ؗᚥ
֒ѐੇሲ㻻㖤ؗᚥ
рсп䀈䫤ቧਥԛ䘿ᯏ″ȾԄࡦᮦᆍѰᯏ″1RȾ
ᡶ䘿ᯏ″Ⲻᮦᆍ㜂Ქᱴ⽰Ѱ㬓㢨Ⱦ
ᯏ″
$%Ѱ㺞⽰ᯏⴎ0ᆿ㻻փ㖤Ⱦδ$φᐜȽ%φε
䴶㾷൞㓘㢨ḽ䇦Ⲻᯏ″рᆿ㻻ᯏⴎȾᇂᡆᆿ㻻㓘㢨Ѱ㔵㢨Ⱦ
࠽ᦘ⭱䶘䫤
࠽ᦘ⭱䶘䫤
ᱴ⽰ᡶ䘿ᯏ″Ⲻ㕌ਭȾ
ᱴ⽰ᡶ䘿ᯏ″Ⲻ㻻㖤༽⌞Ƚ੮ᯯੇȽ੮ᔶခ⛯δεȾ
ᱴ⽰ᡶ䘿ᯏ″Ⲻᯏታ人ᰬ䰪δPLQεȾ
ᱴ⽰ᡶ䘿ᯏ″Ⲻ֒ѐੇሲȾ
ć$Ĉ㺞⽰൞ᐜםᆿ㻻Ⲻᯏⴎᯏ″Ⱦ
㻻ᯏㄏ ੮౪ѣⲺᯏㄏ
ᇂᡆᯏⴎݹԬᆿ㻻
1H[WGHYLFH
с䫤࠽ᦘ⭱䶘Ⱦ
ᯏ″
ᆿ㻻ᯏⴎݹԬδփ㖤%ε
ᆿ㻻ᯏⴎݹԬδփ㖤$ε
ᆿ㻻בᯏಞݹԬ
