NXT-III-IIIC 系统手册.pdf - 第423页
10. 各种软件工具的使用方法 SYS-NXT3c-007S0 402 NXT III/NXT IIIc 系统手册 10.5 EmergencyInstaller EmergencyInstalle r 有以下 2 个功能。 a. Installe r b. Tcp/IP S etting Install er 在因为 以下原因不能启动机器 时使用。 ·机器应用程序的安装作业因为 停电或者网络的通信异常而中断 此时需要进行 CPU 的恢…
SYS-NXT3c-007S0 10. 各种软件工具的使用方法
NXT III/NXT IIIc 系统手册 401

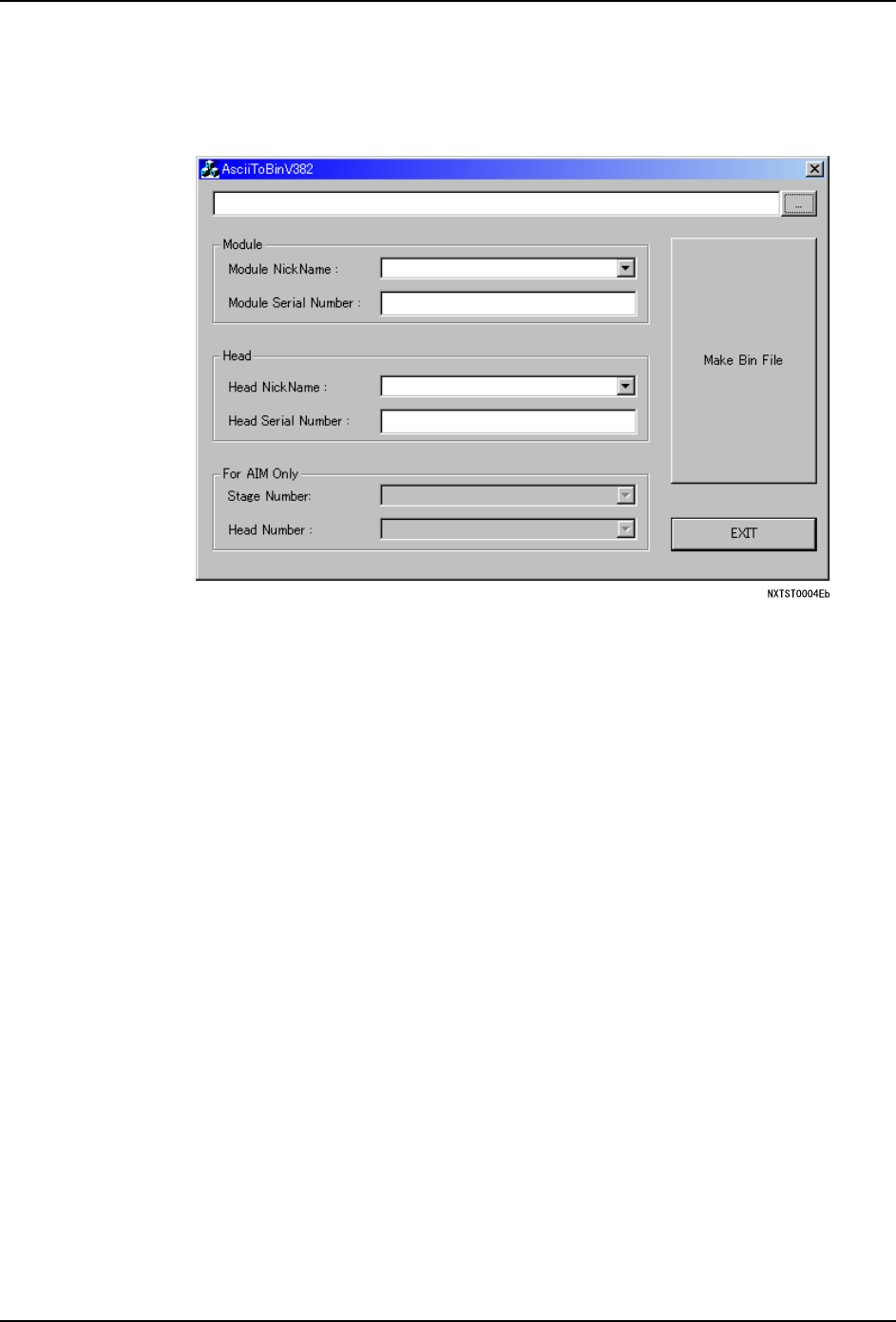

10.4 AsciiToBin
使用这个软件，能够将 ASCII 格式化文件变换为作为工作头的最终修正文件的二进制格式文
件。
1. 将软件 DVD 插入驱动器中，从资源管理器中启动 DVD。
2. 双击 [NXT] 后双击 [Tool]。
3. 双击 AsciiToBinV382.exe 启动软件。
4. 单击 [...] 后。显示出供选择用的对话框。双击 PAM 的最终修正文件后，在文本框中显
示出选择文件的路径和文件名。
5. 从 [Module NickName] 选择框中选择模组类型。
6. 在 [Module Serial Number] 文本框中输入模组的系列号。
7. 在 [Head NickName] 选择框中选择工作头类型。
8. 在 [Head Serial Number] 文本框中输入工作头的系列号。
9. 所有的数据的设定结束后单击 [Make Bin File] 时，进行文件的变换。新建文件是依据
工作头类型、系列号和平台而定的名称，与初始的文件保存在相同的文件夹内。
10. 各种软件工具的使用方法 SYS-NXT3c-007S0
402 NXT III/NXT IIIc 系统手册
10.5 EmergencyInstaller
EmergencyInstaller 有以下 2 个功能。
a. Installer
b. Tcp/IP Setting
Installer 在因为 以下原因不能启动机器时使用。
·机器应用程序的安装作业因为停电或者网络的通信异常而中断
此时需要进行 CPU 的恢复作业。请将 PC 与对象 CPU 箱连接后，使用 Installer 进行机器应
用程序的安装。
Tcp/IP Setting 进行基座的网络设定。
此外，CPU 的配置如下所示。
01SYS-0933E
M3-32M-3 4M-3
01SYS-0955
M6-3
01SYS-0956
M3-3c2M-3c 4M-3c M6-3c
SYS-NXT3c-007S0 10. 各种软件工具的使用方法
NXT III/NXT IIIc 系统手册 403
10.5.1 准备作业
请事先进行以下准备作业。
1. 请准备收录了软件的 DVD。需要是与在机器中安装的软件同样版本的光盘。
2. CPU 恢复时，作业的最后需要重新设定辅助软件的模组功能设定。请记录设定值。
3. 请将机器的主开关 OFF，取下 CPU 正面的盖罩。详细内容请参照「机械手册」的「7.元
件的更换」- 「模组 CPU 箱的更换」或者 「基座 CPU 箱的更换」。
4. 请准备以太网交叉电缆。需要可以连接机器和 PC 的长度。
5. 请使用事前准备好的电缆连接对象的 CPU 箱和 PC。
6. 把 PC 的 IP 地址变更为 "169.254.0.200"。
7. 将对象的 CPU 的纽子开关朝左设置。这样将 CPU 电源 ON 时，CPU 就会以 emergency
mode 启动。
8. 将机器的主开关 ON。
10.5.2 Installer 的操作
在此说明 CPU 的恢复步骤和恢复后的作业。
恢复基座 CPU、模组 CPU
1. 把软件 DVD 插入到驱动器，从资源管理器启动 DVD。
2. 请启动 EmergencyInstaller.exe。收录到以下的文件夹。
·「NXT」- 「TOOL」
3. 请双击 「Installer」。
01SYS-0944
01SYS-0930E
