SYS-NXT3c-007S0 4. 生产准备 NXT III/NXT IIIc 系统手册 109 4.6.5 插入料盘时的注意事项 1. 料盘托架具有方向性。在料盘托架 上安装料盘及将料盘托架插入料盘 装置 -LT 时，请注 意方向。 2. 料盘托架上的黄线表示传感器的光 轴位置。请不要在黄线上配置磁性 材料及超出料盘高 度的元件等。 3. 请不要将料盘托架斜着插入料盘 装置 -LT。 4. 在开闭上面门和下面门时，请不要 有冲击。元…
4. 生产准备 SYS-NXT3c-007S0
108 NXT III/NXT IIIc 系统手册

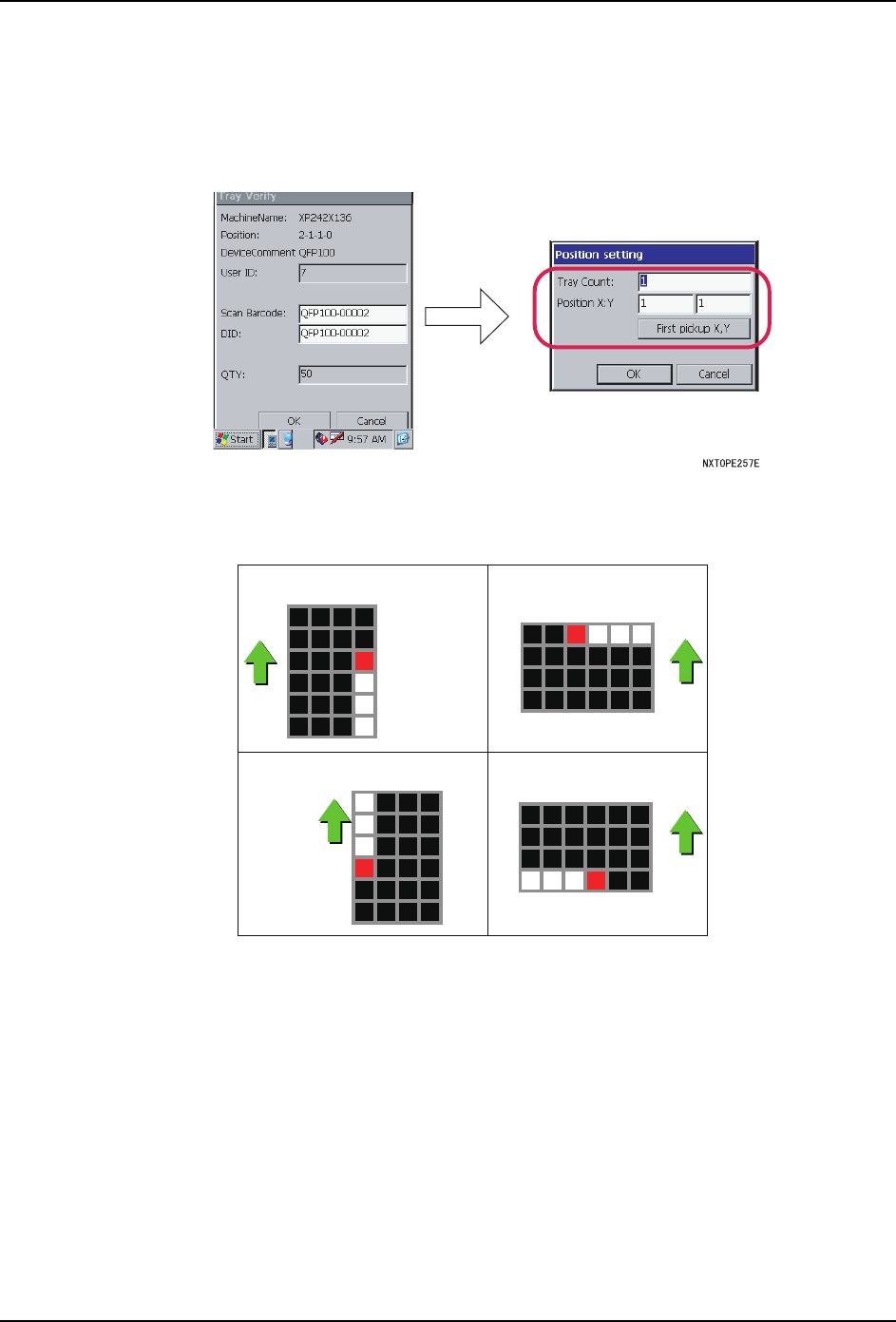

通过 KIT Handy 指定
请在 KIT Handy 上进行以下的操作。
1. 请使用 KIT Handy 读取要安装的料盘的条形码。
2. 请输入最初进行吸取的元件的 X，Y 坐标。
备注 )此时，输入料盘以外或者不存在元件的坐标，料盘元件的吸取点指定无效，通过对话
框显示出无效的通知。
备注 )即使是相同的料盘，根据供应方向，进行指定的数值是不同的。
3. 请点击 OK 按钮。
6<66
ᮍ
ᮍ
ᮍ
ᮍ
(X, Y) = (1, 4)
(X, Y) = (4, 4)
(X, Y) = (4, 3)
(X, Y) = (3, 1)
SYS-NXT3c-007S0 4. 生产准备
NXT III/NXT IIIc 系统手册 109
4.6.5 插入料盘时的注意事项
1. 料盘托架具有方向性。在料盘托架上安装料盘及将料盘托架插入料盘装置 -LT 时，请注
意方向。
2. 料盘托架上的黄线表示传感器的光轴位置。请不要在黄线上配置磁性材料及超出料盘高
度的元件等。
3. 请不要将料盘托架斜着插入料盘装置 -LT。
4. 在开闭上面门和下面门时，请不要有冲击。元件有可能移位或从料盘中跳出。从安全上
考虑，这些门实施了自动锁定而有可能不能打开，此时请不要强行打开。
4.6.6 料盘高度异常向导
所安装的料盘高度异常时，机器进行料盘高度异常向导。
a. 高度异常
b. 相邻高度异常
请取出已安装的料盘，按下操作画面的料盘安装按钮。
01SYS-0738
01SYS-0739
4. 生产准备 SYS-NXT3c-007S0
110 NXT III/NXT IIIc 系统手册
4.6.7 使用高度超过 25.4 mm 元件时的注意事项
1. 需要专用的料盘单元 -LT （对应 1.5 英寸）。如果将标准的料盘单元 -LT 安装到机器
上，那么在校正后将显示出换线的向导。
2. 1 个料盘占用料盘箱内 4 个料槽。使用动态次料站功能时也请预备 4 个空料槽以备进行
料盘的补充。
01SYS-1019
01SYS-1020
4slots
4slots
