4 - 171 (2) 連続測定中画面 連続測定実行中は以下のダイアログが表示されます。連続測定を行っている部品の内容および吸 着位置が表示され、逐次実行中の処理内容を表示していきます。 図 図 図 図 4-12- 2-4-3-3 連続測定中ダイアログ 連続測定中ダイアログ 連続測定中ダイアログ 連続測定中ダイアログ 1) 全体進捗状況 現在の進捗状況をプログレスバーで表示します。 強制的に中止する場合 は＜ストップ＞ボ タンを押す…
4 - 170
② 終了部品番号
測定を終了させる部品データの番号を指定する場合にチェックします。
チェック行いエディットボックスの終了部品番号を変更します。
③ 搭載部品のみ
搭載データで指定されている部品データのみに限定する場合にチェックします・
3) 測定項目
測定する項目を選択します。デフォルトでは可能な項目がすべて選択されています。
4) 連続測定ボタン（＜START＞ボタン）
連続測定を開始します。
5) 戻るボタン（ESC キー）
元の画面に戻ります。
6) ショートカットキー
連続測定結果画面では、以下のショートカット操作を行うことができます。
キーボード
キーボードキーボード
キーボード オペパネキー
オペパネキーオペパネキー
オペパネキー HOD キー
キーキー
キー 動作
動作動作
動作
− START − 連続測定開始
ESC − − 戻る
7) 問い合わせ
連続測定開始後直後に、部品サイズが 1mm 以下の部品を、測定後にどう扱うかを選ぶダイア
ログが表示されます。
図
図図
図 4-12-2-4-3-2
部品返却問い合わせダイアログ
部品返却問い合わせダイアログ部品返却問い合わせダイアログ
部品返却問い合わせダイアログ
① 毎回廃棄する
部品は毎回指定の廃棄を行います。
② 毎回返却する
部品は元の位置に返却します。
③ その都度問い合わせる
１つの測定が終了するたび１mm 以下の部品であれば、ダイアログを表示し問い合わせします。
4 - 171
(2) 連続測定中画面
連続測定実行中は以下のダイアログが表示されます。連続測定を行っている部品の内容および吸
着位置が表示され、逐次実行中の処理内容を表示していきます。
図
図図
図 4-12-2-4-3-3
連続測定中ダイアログ
連続測定中ダイアログ連続測定中ダイアログ
連続測定中ダイアログ
1) 全体進捗状況
現在の進捗状況をプログレスバーで表示します。
強制的に中止する場合は＜ストップ＞ボタンを押すと以下のダイアログが表示されますので、
測定を終了するか否かを選択して下さい。
図
図図
図 4-12-2-4-3-4
測定終了問い合わせダイアロ
測定終了問い合わせダイアロ測定終了問い合わせダイアロ
測定終了問い合わせダイアログ
ググ
グ
4 - 172

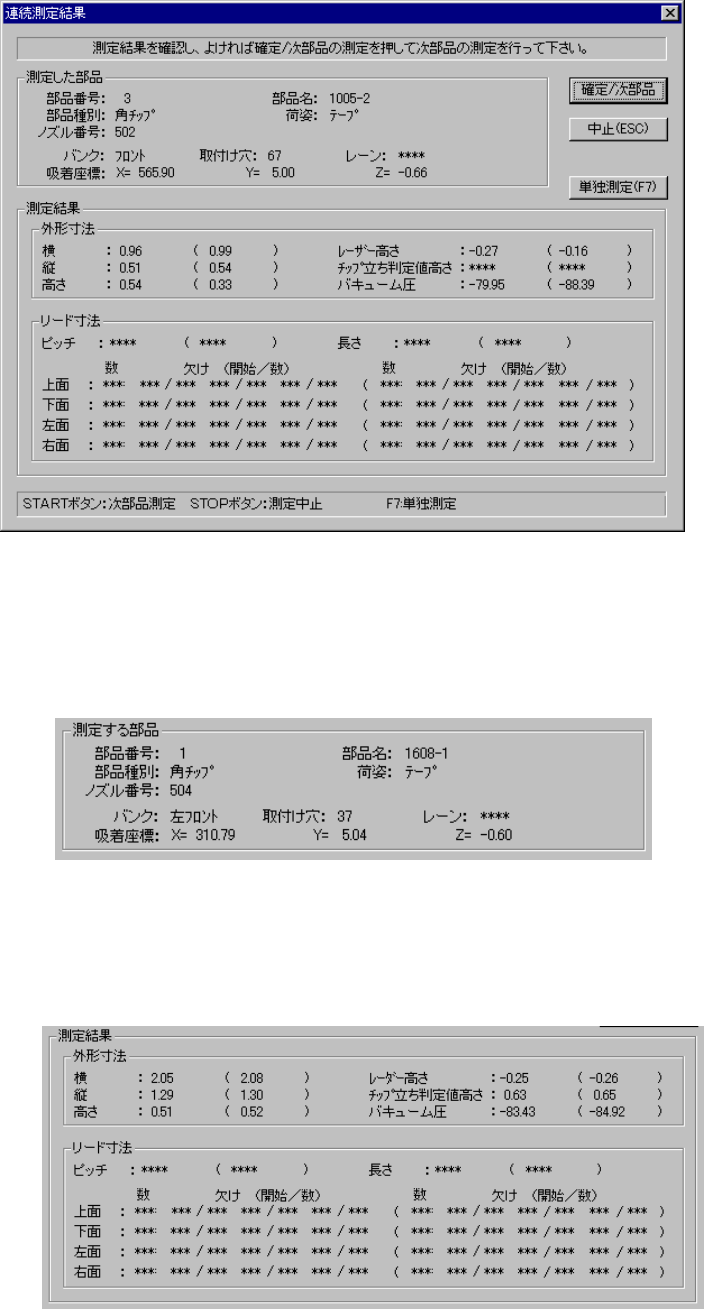

(3) 連続測定結果
連続測定が終了すると以下の結果ダイアログが表示されます。
図
図図
図 4-12-2-4-3-5
連続測定結果ダイアログ
連続測定結果ダイアログ連続測定結果ダイアログ
連続測定結果ダイアログ
1) 測定する部品
部品内容および吸着位置が表示されます。
2) 測定結果
測定した結果の値が表示されます。（ ）内は元の部品データの値を意味しています。測定を
実行しなかった項目は＊＊＊表示されます。
