Set Standard：將目前專案設成標準專案。

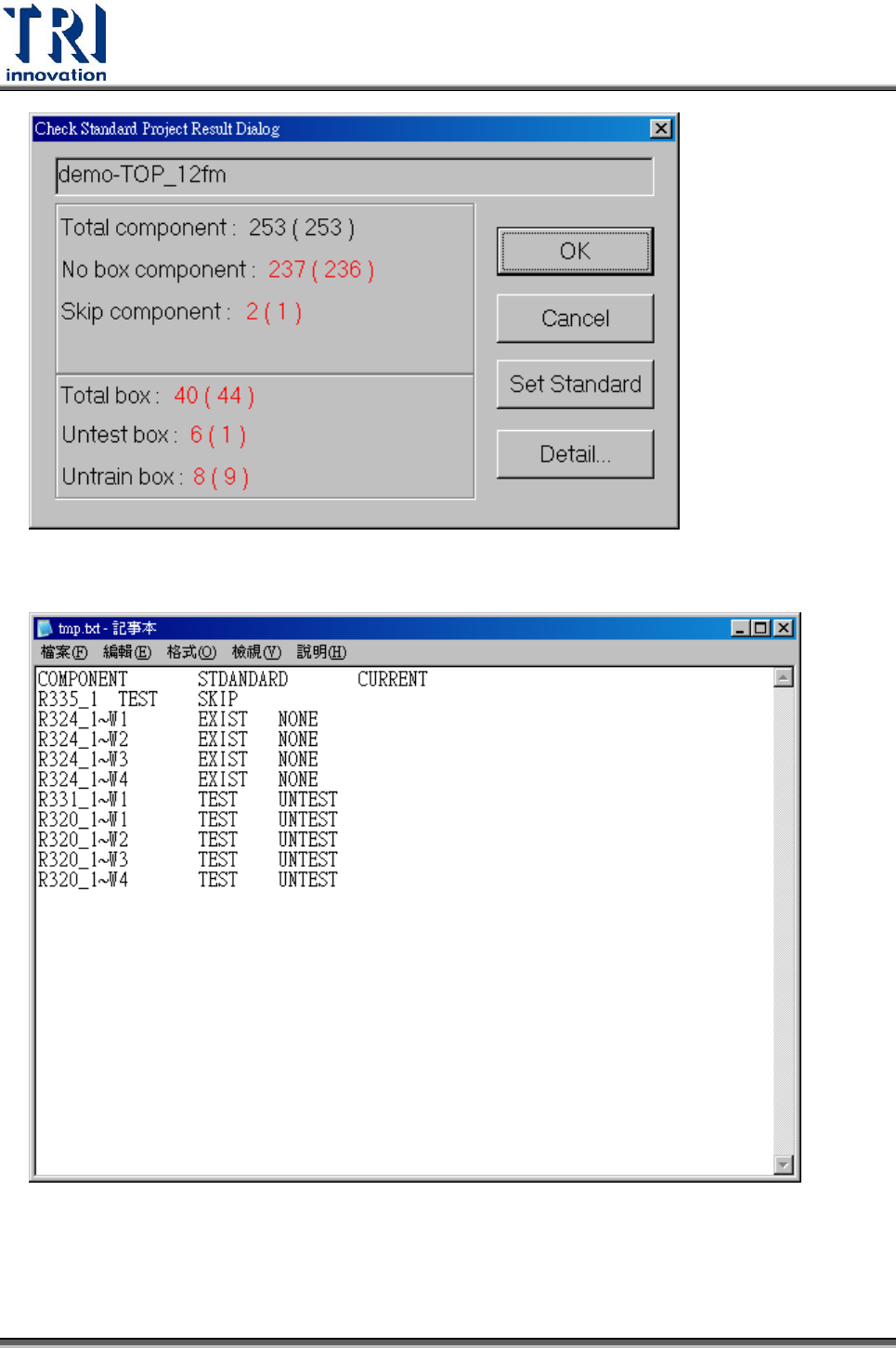

Detail：顯示詳細比對資料，如下圖所示。
Test Research Inc.
260 TR7700 SII User Guide–Software
3.8.6 光源穩定測試
可輸出指定區塊範圍內的平均灰階值。
參數說明如下：
Output：報表輸出檔案名稱。
Loop：測試次數。
Block size：測試區塊的大小(單位 pixel)。
Check Position：灰卡的位置。
- Show Motion：開啟 motion 工具可移動 camera 位置。
- Card Pos：直接使用註冊表中灰卡位置取代。
Home Position：Home 點的位置，若不做 Move to home 的動作則可不設定。
Move to home position：是否每次測試都會回 home 再移到灰卡。
Move delay：每次回 home 後停止多少 mSec。
Run：執行測試。
Save Setting：儲存測試設定。
Close：關閉視窗。
3.8.7 GAGE R AND R
用來測試機台的重覆性與再現性。使用方法如下：
Test Research Inc.
TR7500 Series User Guide–Software 261
1. 選擇[工具]>[啟動檢測資料收集]，並在視窗內的 Item 區內，至少勾選 X、Y、T、
Color、Gray 其中一筆資料，輸入完 Test Count 和設定完其他參數後，按下 Start
進行測試。如使用校正板為檢測件，請勾選 Dot 模式 。
2. 當檢測完成後，會在 project 目錄下產生一個 xxxxxxxxAllXXXXX.txt 檔案。All 前
面為西元日期，後面為 XYTCK，依選擇的輸出資料變化。C 代表 Color、K 代表
Gray。
3. 選擇[測試]>[Gage R and R]，會出現以下視窗。設定 XY 與 RGB Tolerance 後，按
下 OK，會跳出 OpenFile 的對話框。
4. 請自行選取第二步驟中所產生之 txt 檔，之後會於 Project 目錄中產生 Gage
R&R.txt 檔。輸出格式為 By part，分別顯示出平均值、變動量與標準差，最後算
出 Gage R&R 值。
