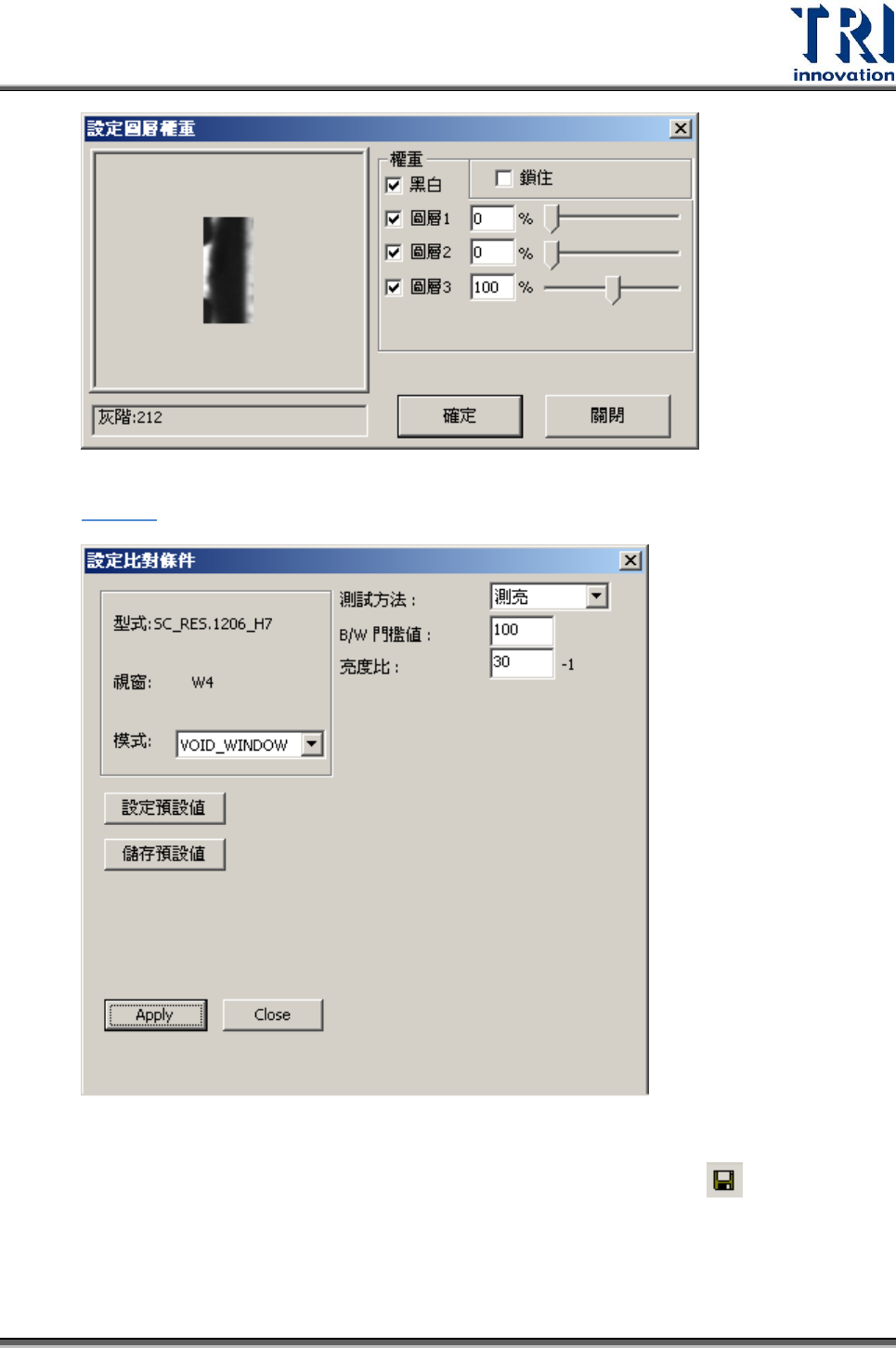

14) 在比對條件視窗內，設定[Void]框的檢測參數。詳細的參數說明請參閱

4.10.2.3。

15) 使用同樣的步驟完成另外一個[Void]框的設定。

16) 當所有的檢測框都設定完成後，按下上方工具列裡的[儲存]按鈕( )來儲存此類

型元件的程式庫。程式庫將被儲存在[C:\AOI\TRI_USER_LIB]資料夾中，如下圖所

示。到此，此元件類型的檢測框資料庫製作已經完成。

Test Research Inc.

TR7500 Series User Guide–Software 375

Test Research Inc.

376 TR7700 SII User Guide–Software

4.9.10.2 例 2：IC 類

1) 選擇標準元件：在[元件]下拉式選單中選擇一顆沒有偏移、旋轉或損傷的元件，

接著，調整本體框的大小及位置使其與元件本體的大小一致。

2) 按下來增加一個腳位(PIN)框，並將滑鼠移動到位於一端一排 IC 腳中最邊緣的

一支 IC 腳上，拖曳出腳位框，並調整其大小及位置，使其與 IC 腳大小一致，如

下圖所示。
