288 TR7700 SII User Guide–Software
4.2.16 刪除元件
此功能可刪除元件資料表上的元件，可選取一個或一次選取多個刪除。
若選取刪除單個元件，則系統出現以下視窗，確認無誤後請按下[確定]刪除此元件。
若一次選取多個元件進行刪除動作，則系統出現以下視窗，確認無誤後請按下[確定]
來刪除所有選取的元件。
Test Research Inc.
TR7500 Series User Guide–Software 289
4.2.17 單位換算(MEASUREMENT UNIT CONVERT)
所匯入的 CAD 檔案如果單位不為 mm，可直接使用本功能進行單位換算。可切換的單
位模式如下圖所示。
備註: 單位換算表
1m=1000mm
1cm=10mm
1um=0.001mm
10um=0.01mm
1nm=0.000001mm
1mil = 0.0254mm
1inch=25.4mm
1uinch=0.0000254mm
tum=0.01mm
tn=0.00001mm
Test Research Inc.
290 TR7700 SII User Guide–Software
4.3 產生多連板元件資料
4.3.1 設定
此步驟中，在工具列之[設定]可以設定[連板特性]、[板子旋轉角度]及[板子大小]。
連板特性：重新設定多連板配置。
板子旋轉角度：重新設定板子的旋轉角度。
板子大小：重新設定板子大小。

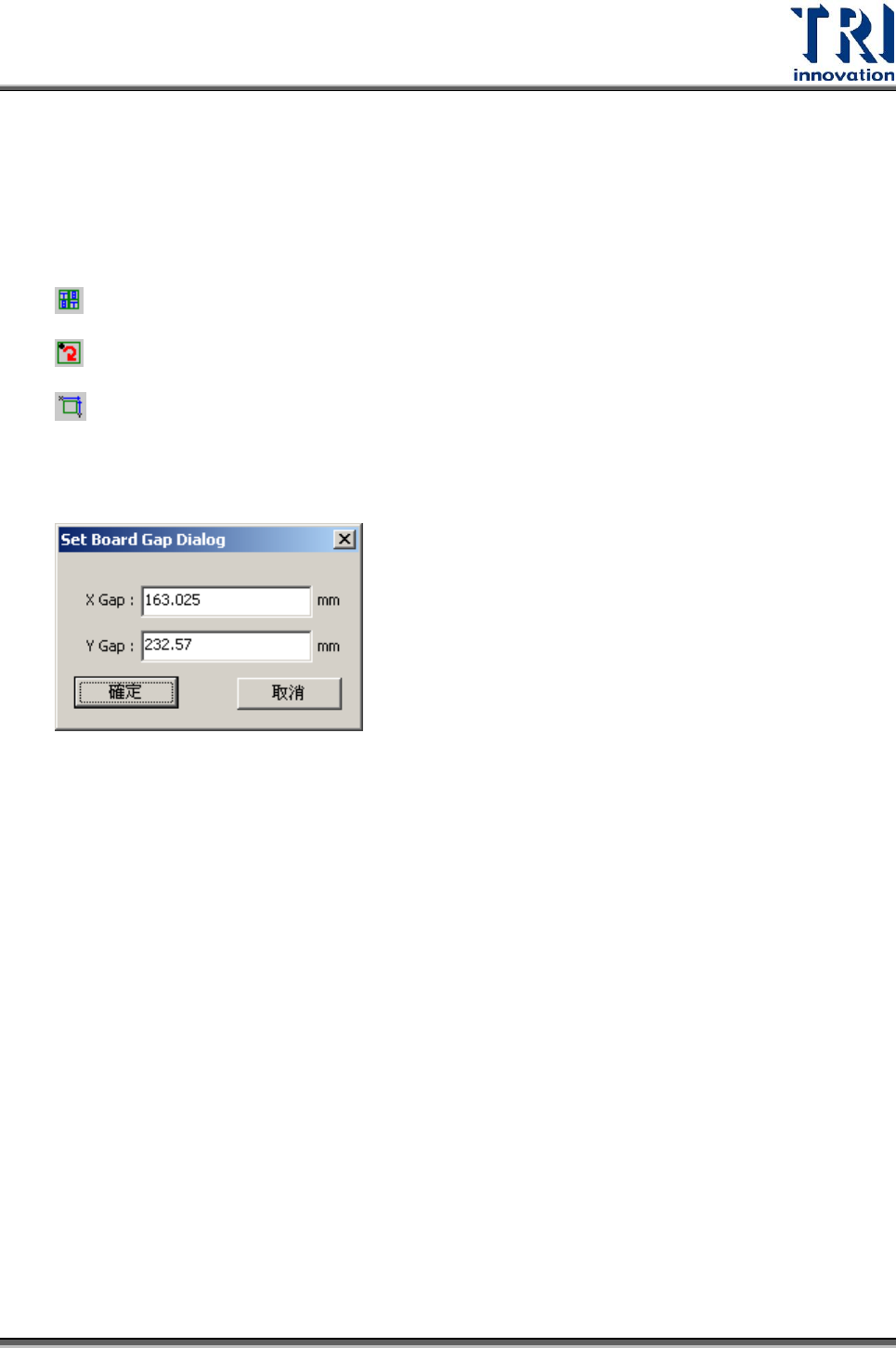

子板間距：設定多連板子板與子板的間距。使用前須確定多連板皆為相同子板且同
角度才可。間距設定畫面如下。
重設定位：重新定位連板位置。
編輯模式：在修改多連板配置時必需先勾選[Edit Mode]，此模式必需在非新做程式
且為制式連板才可供修改。
4.3.2 產生
4.3.2.1 元件 CAD
產生多連板元件的座標。在每一連板的定位元件都已設定完成後，可以按下本按鈕，
系統即可自動產生多連板元件資料。若不使用此按鈕生成多連板資料，也可以在每一
連板的定位元件都已設定完成後，按[下一步]，系統亦會詢問是否要自動產生多連板
資料。
4.3.2.2 存 AOI 檔
全部存檔：將多連板的 CAD 資訊另存新檔。
