9 Manutenzione Istruzioni per l’uso SIPLACE 80 S/F/G 9.3 Statore della macchina Edizione 07/97 Versione software dalla SR.010.xx 9 - 34 ● Nel menu „ Funzioni sing ole“ se leziona te ora Funzio ni portal e → Funzio ni tes…
Istruzioni per l’uso SIPLACE 80 S/F/G 9 Manutenzione
Edizione 07/97 Versione software dalla SR.010.xx 9.3 Statore della macchina
9 - 33
9.3.7 Pulizia dello scambiatore di pipette della testa IC (SIPLACE 80F
4
-6)
INDICAZIONE
Eseguite la manutenzione dello scambiatore di pipette possibilmente insieme alla manutenzione, ovvero al
controllo delle pipette, dato che per questo tipo di operazioni è necessario estrarre le pipette dallo scambia-
tore di pipette per poi ricollocarle nella posizione giusta.
Nella Fig. 9.3.6 potrete osservare la posizione dello scambiatore di pipette nello statore della macchina.

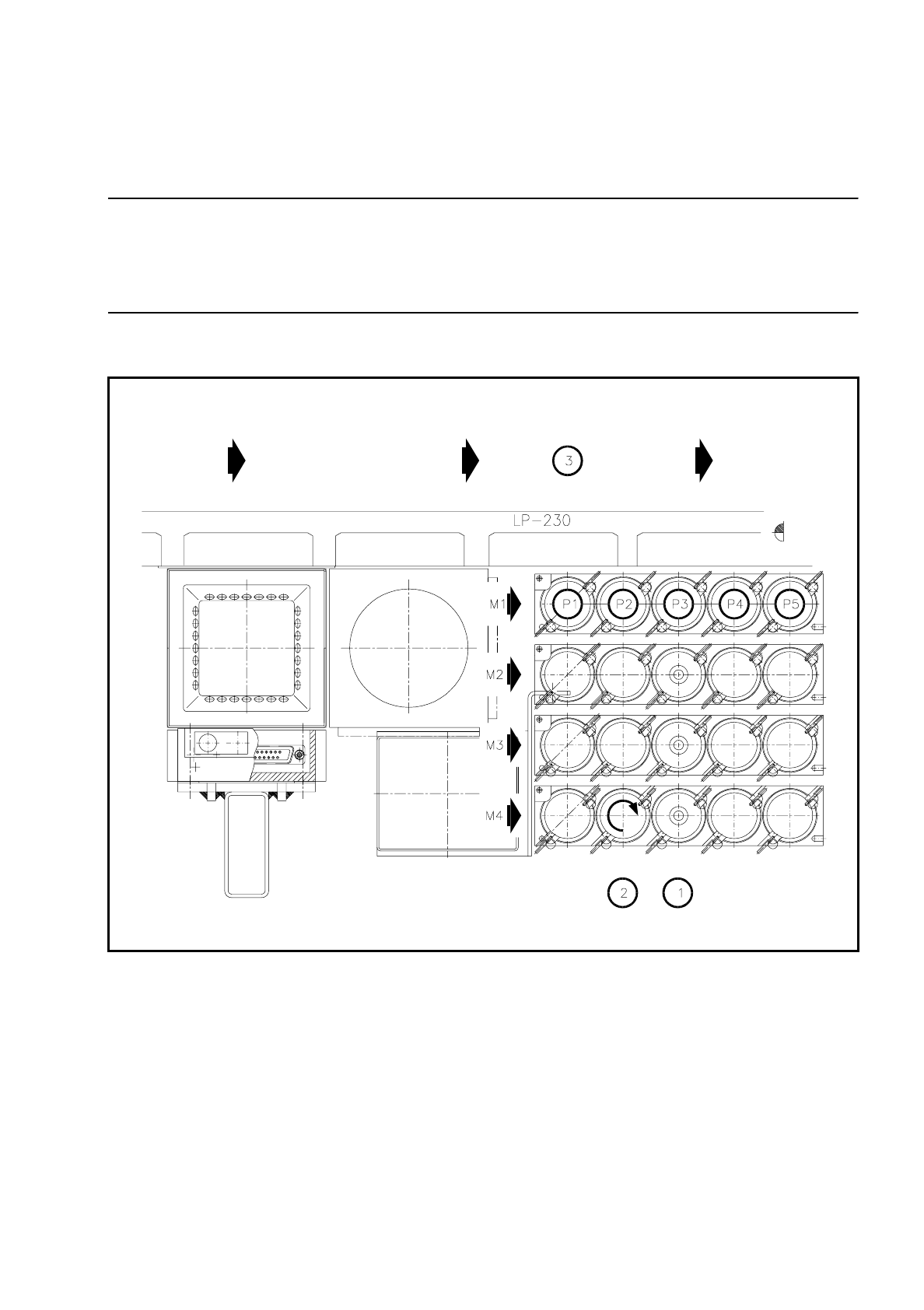

Fig. 9.3.7 Manutenzione dello scambiatore di pipette, assegnazione pipetta/numero di garage
- Didascalia della Fig. 9.3.7
1 Pulizia dei fori di inserzione
2 Direzione di rotazione per sbloccare le pipette per il prelievo
3 Direzione di trasporto dei circuiti scheda
M1 ... M4 Numero del caricatore
P1 ... P5 Numero del garage delle pipette
9 Manutenzione Istruzioni per l’uso SIPLACE 80 S/F/G
9.3 Statore della macchina Edizione 07/97 Versione software dalla SR.010.xx
9 - 34
●
Nel menu „Funzioni singole“ selezionate ora Funzioni portale
→
Funzioni testa IC
→
Deposita pipetta.
●
Nel menu „Funzioni portale“ selezionate l’opzione „Raggiungi posizione di attesa“. In tal modo la testa IC
verrà spostata in una posizione favorevole al di fuori dello scambiatore di pipette.
PERICOLO
OOO
Spegnete il dispositivo automatico con l’interruttore principale e staccatelo dall’alimentazione di rete.
●
Aprite gli sportelli scorrevoli di sicurezza sulla testa IC.
●
Estraete a mano le pipette una dopo l’altra prelevandole dallo scambiatore di pipette.
●
Per compiere questa operazione, inserite nella pipetta l’attrezzo per l’estrazione delle pipette, come viene
raffigurato nella Fig. 9.6.8, a pagina 9 - 83, fate ruotare la pipetta in senso orario fino al punto di arresto ed
estraete l’attrezzo. Ora estraete a mano le pipette prelevandole dallo scambiatore di pipette.
●
Al momento dell’estrazione, potrete annotar Vi i rispettivi numeri dei garage e il tipo di pipette, oppure far-
veli visualizzare dopo la manutenzione nell’allestimento dello scambiatore di pipette nel singolo menu.
●
Pulite i fori di inserzione dello scambiatore di pipette con l’aspirapolvere ed unite così la superficie di
appoggio e l’abbassamento di ogni foro, se necessario con un pennello e poco alcool. Poi asciugate i fori.
INDICAZIONE:
Potrete far Vi indicare l’assegnazione del tipo di pipette rispetto al numero di garage sullo schermo nel
modo seguente: menu „Funzioni singole“
→
Funzioni portale
→
Funzioni testa IC
→
„Configurazione
dello scambiatore di pipette testa IC“.
Sullo schermo verrà visualizzata l’occupazione ATTUALE e quella di RIFERIMENTO. Ripristinate in ogni
caso l’occupazione ATTUALE.
●
Prima di resinserire le pipette nello scambiatore di pipette eseguite possibilmente la manutenzione delle
pipette.
●
Poi ricollocate le pipette nella posizione giusta nello scambiatore di pipette.
●
Con la continuazione del processo di montaggio, la pipetta corrente verrà automaticamente riaccettata. La
premessa necessaria è tuttavia che abbiate veramente depositato la pipetta come descritto qui sopra, con
la funzione „Deposita pipetta“.
Istruzioni per l’uso SIPLACE 80 S/F/G 9 Manutenzione
Edizione 07/97 Versione software dalla SR.010.xx 9.3 Statore della macchina
9 - 35
9.3.8 Cappe di copertura
9.3.8.1 Pulizia della guida
PERICOLO
OOO
Non eseguire lavori di pulizia con alcool in presenza di luce viva o di fuoco!
●
Il dispositivo automatico è stato spento con l'interruttore principale.
●
Smontate le lamiere ai lati esterni della guida della cappa, lungo il bordo del dispositivo automatico (rispet-
tivamente 8 viti ad esagono cavo speciali M4, cacciavite per viti ad esagono cavo mis. 3).
●
Con un aspiratore pulite accuratamente le due guide ai lati del dispositivo automatico. Per compiere que-
sta operazione spostate le cappe di protezione.
Per fare ciò spostate le cappe nella posizione più adatta.
●
Pulite con alcool le guide di entrambi i bordi del lato delle cappe di protezione.
●
Scostate le cappe di protezione in modo tale che tra le cappe di protezione sia visibile l’apertura della
guida.
●
Inserite in questa apertura una quantità ridotta di Staburags N12 e muovete più volte le cappe di prote-
zione per distribuire uniformemente il grasso.
●
Montate le lamiere ai lati esterni del dispositivo automatico.
●
Se necessario pulite le cappe di protezione con un panno imbevuto di alcool.
9.3.8.2 Pulizia del listello del codice a barre
La Fig. 9.1.1, a pagina 9 - 3 Vi mostra la disposizione dei listelli del codice a barre nel dispositivo automatico.
●
Pulite il listello del codice a barre per la messa a disposizione dei componenti in entrambe le coperture
laterali
con un panno morbido ed asciutto
.
INDICAZIONE
Le strisce del codice a barre sono incollate con adesivi. Non pulite con alcool, dato che altrimenti si
potrebbero staccare gli autoadesivi.
