17 Sommario delle pipette Istruzioni per l’uso SIPLACE 80 S/F/G 17.1 Diagrammi dei contorni della pi petta Edizione 07/97 Versione software dalla SR.010.xx 17 - 8 17.1.3 Diag rammi dei contorni della pipetta Nella Fig. 1…
Istruzioni per l’uso SIPLACE 80 S/F/G 17 Sommario delle pipette
Edizione 07/97 Versione software dalla SR.010.xx 17.1 Diagrammi dei contorni della pipetta
17 - 7

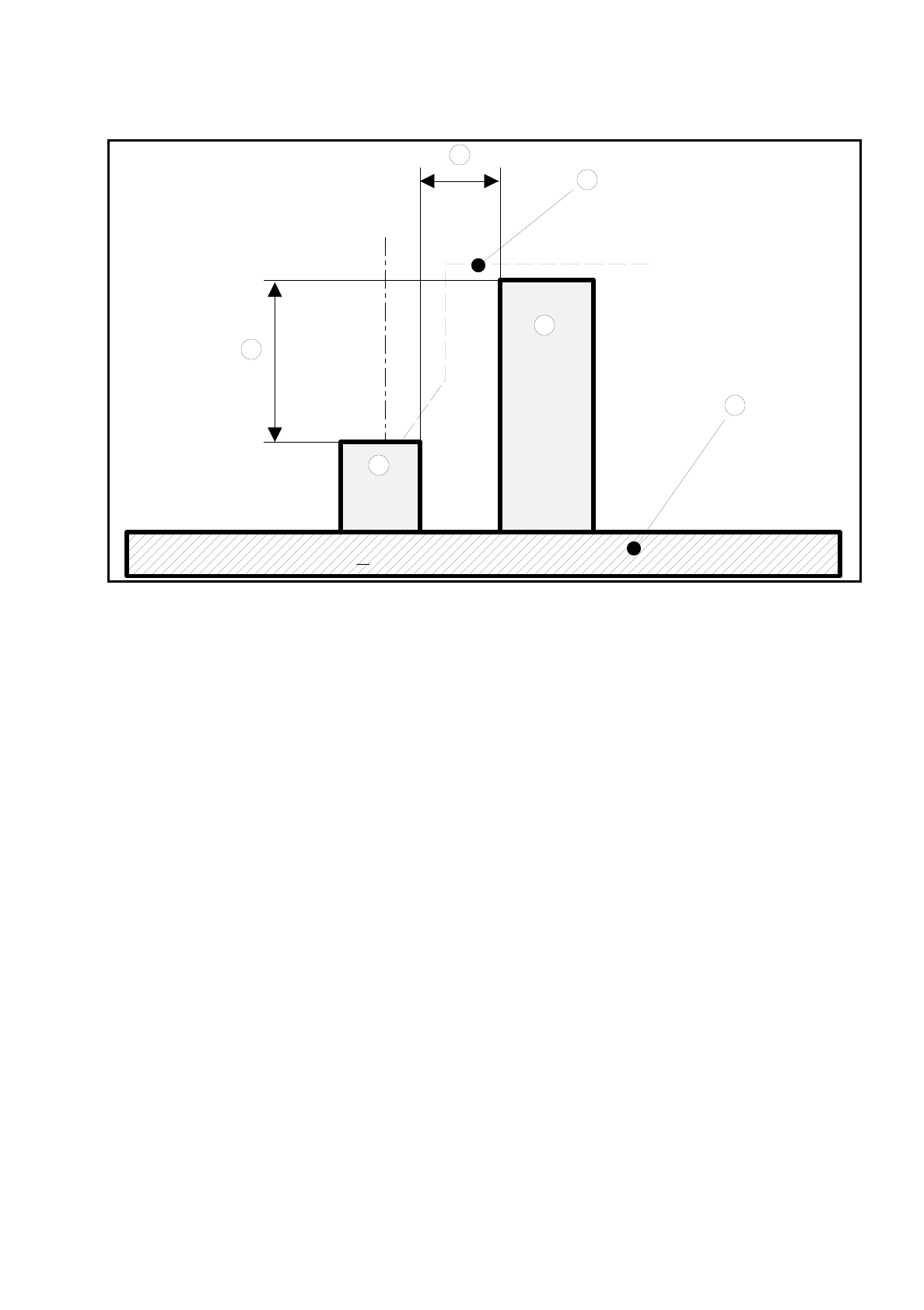

Fig. 17.1.5 Relazione tra differenza delle altezze dei componenti e ombra di montaggio
- Didascalia della Fig. 17.1.5
1
Differenza delle altezze dei componenti
2
Ombra di montaggio
3
Contorni della pipetta del diagramma 6xx
4
Circuito scheda
5
Componente 1
6
Componente 2
Il componente 1 potrà ora essere montato con la pipetta selezionata così vicino al componente 2 quanto
viene consentito dalla differenza delle altezze di entrambi i componenti.
1
2
3
4
6
5
17 Sommario delle pipette Istruzioni per l’uso SIPLACE 80 S/F/G
17.1 Diagrammi dei contorni della pipetta Edizione 07/97 Versione software dalla SR.010.xx
17 - 8
17.1.3 Diagrammi dei contorni della pipetta
Nella Fig. 17.1.6 e nella Fig. 17.1.7 sono rappresentati i diagrammi dei contorni della pipetta (rispettivamente
il lato sottile e quello lungo della pipetta) del tipo di pipetta 7xx.
Istruzioni per l’uso SIPLACE 80 S/F/G 17 Sommario delle pipette
Edizione 07/97 Versione software dalla SR.010.xx 17.1 Diagrammi dei contorni della pipetta
17 - 9
Fig. 17.1.6 Contorni della pipetta per il tipo di pipetta 6xx / lato sottile
- Didascalia della Fig. 17.1.6
1
Differenza delle altezze CO [mm]
2
Ombra di montaggio [mm]
3
Margine esterno del disco codificatore
4
Centro della pipetta
