Betriebsanleitung SIPLACE X-Serie 2 Betriebssicherheit Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 2.2 Warnschilder 65 2.2.7 W arnsch ild an den NOT -HAL T -T astern 2 Pos. W209 in Abb. 2.2 - 9 , Artikel-Nr . 03009349-0…
2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie
2.2 Warnschilder Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
64
2.2.6.1 Warnschild W211
2
Artikel-Nr. 03009351-01 (Anzahl pro Automat: 2)
Pos. W211 in Abb. 2.2 - 8
, Seite 64 Artikel-Nr.03009351-01.

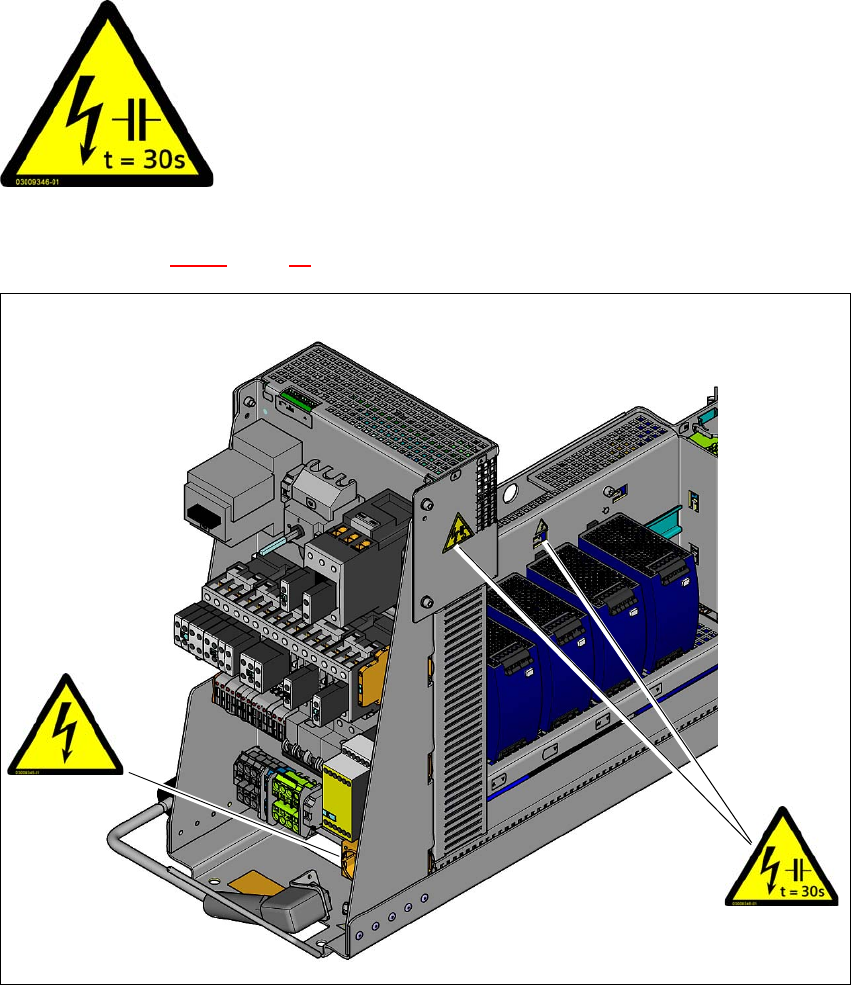

Abb. 2.2 - 8 Warnschild W206, W211 an der Stromversorgung
Pos. W211, an der Abdeckung zur Einschaltstrombegrenzung
Pos. W206, an der Servicesteckdose X102
2
2
NETZSPANNUNG!
Hauptschalter ausschalten und 30 Sekunden abwarten, bis sich
die Kondensatoren entladen haben.
NAFTA-Region: RISK OF ELECTRIC SHOCK OR BURN!
W211
W206
Betriebsanleitung SIPLACE X-Serie 2 Betriebssicherheit
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 2.2 Warnschilder
65
2.2.7 Warnschild an den NOT-HALT-Tastern
2
Pos. W209 in Abb. 2.2 - 9, Artikel-Nr. 03009349-01 (Anzahl pro Automat: 2)
2
2
Abb. 2.2 - 9 Warnschild W209 an den NOT-HALT-Tastern (Beispiel SIPLACE X2 S / X3 S / X4 S)
Pos. W209, Artikel-Nr. 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Für die Länder Australien, Kanada, Mexiko und
USA wird statt des gelben Rings an den NOT-
HALT-Tastern das Warnschild W209 auf den
Anbausatz geklebt.
W 209
2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie
2.2 Warnschilder Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
66
2.2.8 Hohe Temperaturen an der Head Control Unit (HCU)
Pos. 1 in Abb. 2.2 - 10, Temperatur-Hinweisschild, Art.-Nr. 03031926-01 (Anzahl pro Automat: 4).
2
Abb. 2.2 - 10 Temperatur-Hinweisschild an der Head Control Unit (HCU) - (Beispiel SIPLACE X4i S)
2
VERBRENNUNGDSGEFAHR HOHE TEMPERATUR!
Das Gehäuse der Head Control Unit (HCU) kann bei Dauerbetrieb hohe
Temperaturen annehmen. Vorsicht beim Berühren der Head Control Unit
(HCU).
(1)
(1)
(1)
(1)
