2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie 2.6 Sicherheitseinrichtungen Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 82 2.6.2 Eingreifschutz am Leiterplattentransport Der Eingreifschutz am Leiterpl at tentran…
Betriebsanleitung SIPLACE X-Serie 2 Betriebssicherheit
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 2.6 Sicherheitseinrichtungen
81
Funktion 2
Wird eine der Schutzhauben nach oben geöffnet, wird die Stromversorgung der Portalachsen so-
fort unterbrochen. Die Portalachsen bleiben stehen. Am Bildschirm wird die Meldung "Abdeckung
schließen" ausgegeben.
Schließen Sie die Schutzhauben und drücken Sie den Starttaster (Pos. 1 in Abb. 2.6 - 2), um
die Bestückung fortzusetzen.
2
Abb. 2.6 - 2 Lage der Starttaster (grün) am Automaten (Beispiel SIPLACE X2 S / X3 S / X4 S)
(1) Stopptaster (schwarz) am Automaten
(2) Starttaster (grün) am Automaten
(2)
(1)
2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie
2.6 Sicherheitseinrichtungen Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
82
2.6.2 Eingreifschutz am Leiterplattentransport
Der Eingreifschutz am Leiterplattentransport verhindert das Eingreifen in die laufende Maschine,
falls dort keine Ein-Ausgabebandverlängerung montiert ist.
Ist am Eingabeband und/oder dem Ausgabeband keine Ein-Ausgabebandverlängerung montiert,
muss der Eingreifschutz an dieser Stelle montiert sein. Das bedeutet, dass am Eingabeband der
ersten Maschine einer Linie und am Ausgabeband der letzten Maschine einer Linie der Eingreif-
schutz montiert sein muss. Wird eine SIPLACE Maschine der X-Serie außerhalb einer Linie und
ohne Ein-Ausgabebandverlängerung betrieben, muss der Eingreifschutz am Eingabeband und
Ausgabeband dieser Maschine montiert sein.
2
Abb. 2.6 - 3 Eingreifschutz am Bestückautomat SIPLACE X4 S
(1) Eingreifschutz
(1)
Betriebsanleitung SIPLACE X-Serie 2 Betriebssicherheit
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 2.6 Sicherheitseinrichtungen
83
2
2

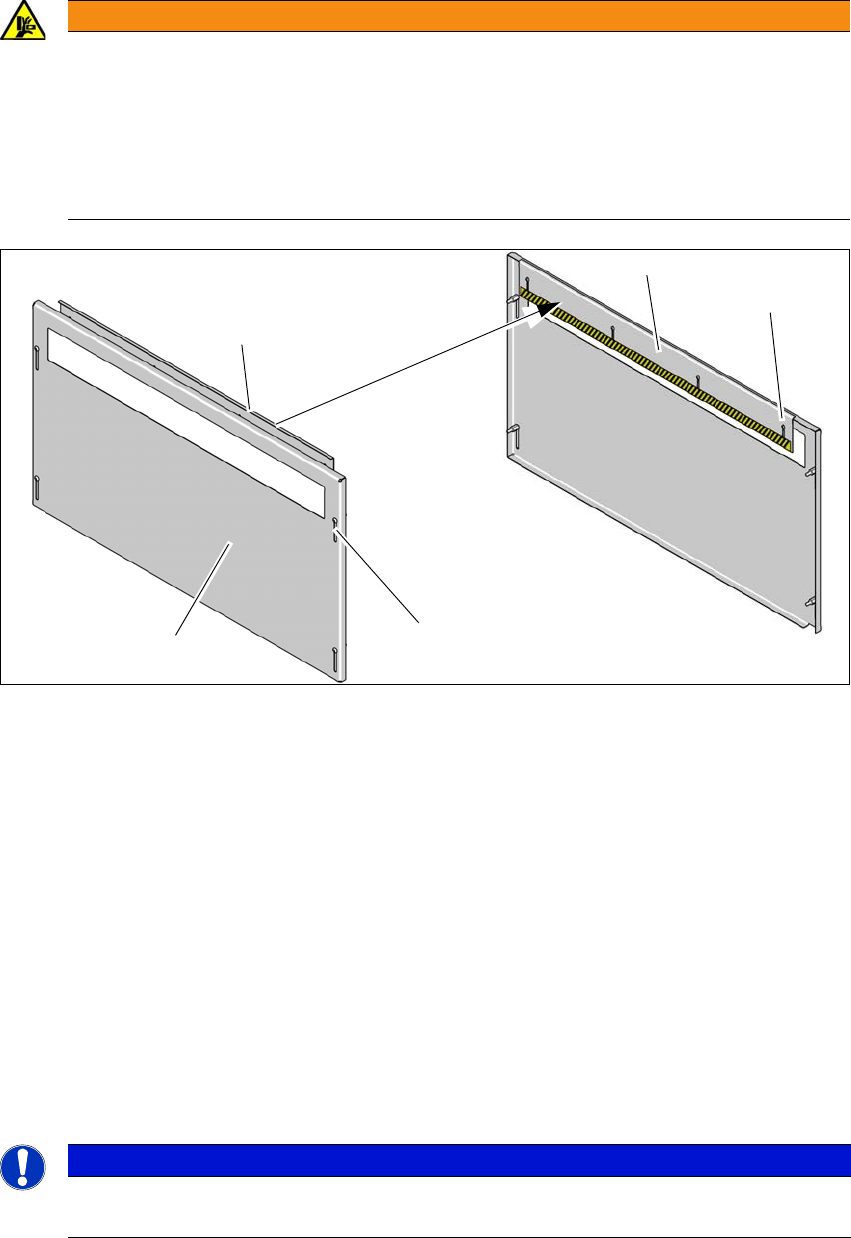

Abb. 2.6 - 4 Eingreifschutz - innen und außen
(1) Eingreifschutz - Ansicht von Außen
(2) Eingreifschutz - Ansicht von Innen
(3) Langlöcher am Eingreifschutz zur Höheneinstellung - außen
(4) Langlöcher am Eingreifschutz zur Höheneinstellung - innen
Montieren Sie den Eingreifschutz (1) am Eingabeband und am Ausgabeband.
Stellen Sie mit Hilfe der Langlöcher (3) die Höhe am äußeren Blech so ein, dass je nach Pro-
dukt, ein Eingreifen in den Leiterplattentransport von unten nicht möglich ist.
Stellen Sie mit Hilfe der Langlöcher (4) die Höhe am inneren Blech so ein, dass je nach Pro-
dukt, ein Eingreifen in den Leiterplattentransport von oben nicht möglich ist.
Die Höhe muss so eingestellt werden, dass die Leiterplatte mit den Bauelementen sicher
durchtransportiert werden können.
2
WARNUNG
Quetschgefahr!
Bei nicht vorhandenem Eingreifschutz kann ein Eingreifen in den Leiterplattentransport
zu Verletzungen an Armen und Händen führen.
Betreiben Sie eine SIPLACE X-Serien S Maschine ohne Ein-Ausgabebandverlän-
gerung nur mit montiertem Eingreifschutz am Ein- und Ausgabeband.
Der Betreiber muss sicherstellen, dass der Eingreifschutz montiert ist.
HINWEIS
Beachten Sie dabei die maximale Höhe der Leiterplatte mit dem höchsten Bauele-
ment.
(1)
(2)
(2)
(3)
(4)
