2.6.3.2 Lage von Schutzschaltern am Automaten
2

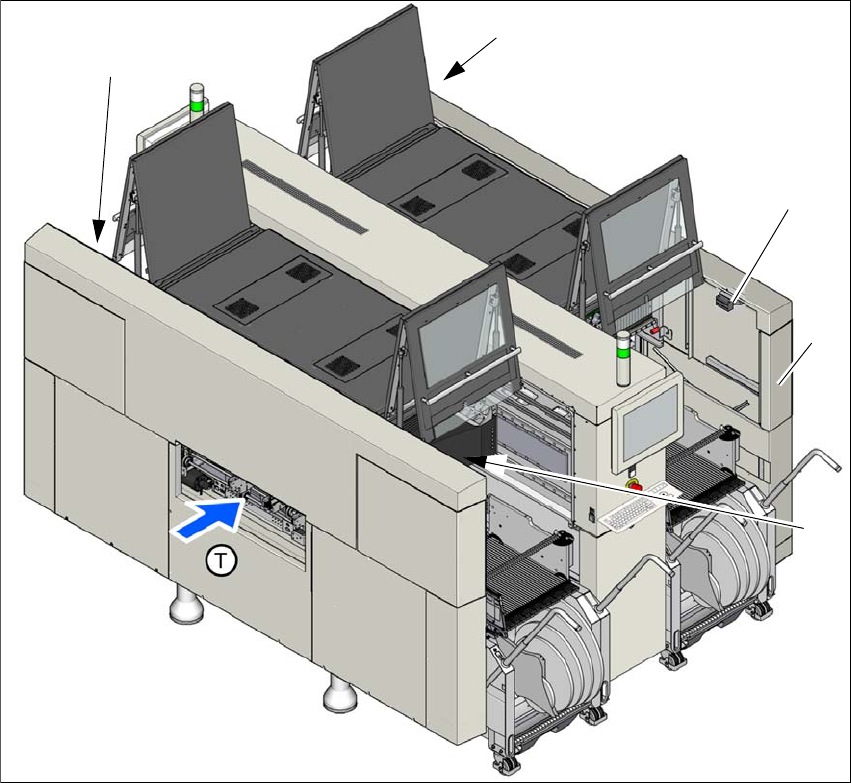

Abb. 2.6 - 7 Lage von Schutzschaltern am Automaten (Beispiel SIPLACE X4i S)
(1) Schutzhaubenschalter, Stellplatz 1
(2) Schutzhaubenschalter, Stellplatz 2
(3) Schutzhaubenschalter, Stellplatz 3
(4) Schutzhaubenschalter, Stellplatz 4
(5) Beispiel Serviceklappe mit Schutzhaubenschalter an Stellplatz 2 (optional an allen Stellplät-
zen)
(T) LP-Transportrichtung
(2)
(3)
(1)
(4)
(5)
Betriebsanleitung SIPLACE X-Serie 2 Betriebssicherheit
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 2.6 Sicherheitseinrichtungen
87
2.6.3.3 Funktionsbeschreibung
Hauptschalter in Stellung AUS (siehe Pos. 1 in Abb.
2.6 - 5, Seite 84) 2
Der Hauptschalter trennt die drei Phasen L1, L2 und L3 vom Netz.
2
Hauptschalter in Stellung EIN 2
Nach dem Einschalten des Hauptschalters wird die Netzspannung auf die Einschaltstrombegren-
zer (A2) geschaltet und der 24 V- AC/DC Wandler wird angesteuert. An der Schützsicherheits-
kombination (K6) leuchtet die LED "Power". Der Steuerrechner startet und alle
Versorgungsspannungen mit Ausnahme der Zwischenkreisspannungen für die Portalachsen
(260 V-) und Sternachsen (150 V-) werden bereitgestellt.
Stopptaster schwarz (Pos. 2 und 7 in Abb. 2.6 - 5, Seite 84 und Pos. 3 und 5 in Abb. 2.6 - 6,
Seite
85) 2
Mit diesen Tastern stoppen Sie den Automaten.
Starttaster grün (Pos. 3 und 6 in Abb. 2.6 - 5, Seite 84 und Pos. 2 und 4 in Abb. 2.6 - 6, Seite 85)2
Nach dem Einschalten des Hauptschalters werden Sie aufgefordert, den Starttaster zu drücken,
um den Automaten für Bestückaufträge zu starten. Dieselbe Aufforderung geht an Sie, wenn Sie
die Schutzhauben geöffnet oder den NOT-HALT-Taster gedrückt hatten.
GEFAHR
Lebensgefahr durch Spannungen!
Unsachgemäßer Umgang mit dem Automaten kann zu Tod oder schwerer Körperverlet-
zung sowie erheblichem Sachschaden führen.
Trotz ausgeschaltetem Hauptschalter führen folgende Komponenten noch lebensgefähr-
liche Spannungen:
– Kabelanschlussklemmen L1, L2 und L3 des Hauptschalters Q1.
– Servicesteckdose X102 bei eingeschaltetem Sicherungsautomat F1.
– Die Farbe aller Einzeladern, die auch bei ausgeschaltetem Hauptschalter Strom füh-
ren, ist braun.
Beachten Sie deshalb die geltenden Unfallverhütungs- und Sicherheitsvorschriften
(insbesondere DIN EN 60204, Teil 1 oder IEC 60204, Teil 1) bzw. die Sicherheitsvor-
schriften Ihres Landes.
Nur entsprechend qualifiziertes und geschultes Personal darf die Schutztüre der
Stromversorgung öffnen.
2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie
2.6 Sicherheitseinrichtungen Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
88
Bauelementezähler 2
Die Anzahl der bestückten Bauelemente (Bauelementezähler) kann über die Stationssoftware ab-
gelesen werden. Informationen finden Sie in der Online Hilfe.
NOT-HALT-Taster mit zwangsläufiger Verrastung (Pos. 5 in Abb. 2.6 - 5, Seite 84 und Pos. 1 in
Abb.
2.6 - 6, Seite 85) 2
Der NOT-HALT-Taster ist ein Taster mit rotem Knopf, der nach der Betätigung in dieser Position
eingerastet bleibt. Bei Betätigung des NOT-HALT-Tasters öffnet der Schaltkontakt des NOT-
HALT-Kreises - die Schützsicherheitskombination (K6) löst aus. Die Zwischenkreisspannung
(260 V-) für die Portalachsen und die Zwischenkreisspannung (150 V-) für die Sternachsen wer-
den abgeschaltet. Die Servoverstärker der DP- bzw. Z-Achsen werden weiterhin mit 42 V- ver-
sorgt. Der Meldekontakt des NOT-HALT-Tasters öffnet und am Bildschirm wird die Meldung "NOT-
HALT betätigt" ausgegeben. Folgende Baugruppen werden deaktiviert:
– LP-Transport
– LP-Klemmung
– Breitenverstellung
– LP-Stopper
– Gurtschneider (Ansteuerung durch Feeder Control Unit wird unterbunden)
– Sicherheitsventil des Leegurtschneidgerätes
2
Schutzhaubenschalter 1 bis 4 (Pos. 1 bis 4 in Abb. 2.6 - 7, Seite 86) 2
Diese Schalter überprüfen, ob die Schutzhauben geschlossen sind. Sind sie geschlossen, sind
der NOT-HALT-Kontakt und der Meldekontakt geschlossen. Beim Öffnen einer der Hauben wer-
den der NOT-HALT-Kontakt und der Meldekontakt geöffnet. Einzelne Komponenten werden de-
aktiviert bzw. bleiben aktiviert (siehe Abb. 2.6 - 10
, Seite 93).
Schutzhaubenschalter der Serviceklappe (optional) 2
Dieser Schalter überprüft, ob die Serviceklappe geschlossen ist. Ist sie geschlossen, ist der NOT-
HALT-Kontakt und der Meldekontakt geschlossen. Beim Öffnen der Serviceklappe wird der NOT-
HALT-Kontakt und der Meldekontakt geöffnet. Einzelne Komponenten werden deaktiviert bzw.
bleiben aktiviert (siehe Abb. 2.6 - 10
, Seite 93).
HINWEIS
Die Bestückung wird unterbrochen und kann, nachdem die Maschine wieder funktions-
fähig ist, fortgesetzt oder abgebrochen werden.
