5.5 Für TH verfügbare Messungen
Benötigtes Werkzeug
●
1x Pipette 517 [03012042-xx]
●
1x Pipette 504
– Adapter für Pipette 9xx [00330027-xx]
– Adapter-Pipettenschnittstelle [03011583-xx]
– Pipette 904 [00322602-xx]
Prüfablauf
Abb.31: Für TH verfügbare Messungen
1 Kopf-Info
2 DP-Positionierzeit
Siehe 6.7 "DP-Positionierzeit" [}50]
3 Z-Achsen-Weglänge
Siehe 6.23 "Z-Achsen-Weglänge" [}87]
4 Z-Positionierzeit
Siehe 6.25 "Z-Positionierzeit" [}91]
5 Druckluft- & Vakuumprüfun-
gen
Siehe 6.1 "Druckluft- & Vakuumprüfungen" [}37]
6 Kopfdauerlauf 2N
Siehe 6.15 "Kopfdauerlauf 2N" [}67]
5 Online Head Verifikation
5.5 Für TH verfügbare Messungen
36 Software Manual SIPLACE Head Verification 03/2018
6 Beschreibung der Testergebnisse
6.1 Druckluft- & Vakuumprüfungen
Software Manual SIPLACE Head Verification 03/2018 37
6 Beschreibung der Testergebnisse
In den folgenden Kapiteln wird jeweils detailliert das Ergebnis jeder Messung beschrieben. Die ge-
zeigten Screenshots sind nur Beispiele und können je nach überprüftem Kopftyp unterschiedlich
sein.
6.1 Druckluft- & Vakuumprüfungen
6.1.1 Prinzip der Messung
Die Air & vacuum checks werden verwendet, um die Qualität des Vakuums und der Druckluft für
den Bestückkopf zu ermitteln. Es werden mehrere Tests durchgeführt, um mithilfe von Kopf- und
externem Vakuumsensor die verschiedenen Aspekte des Vakuumsystems zu überprüfen.
●
Test des Vakuumsystems ohne Pipette.
●
Test des Vakuumsystems mit geöffnetem und geschlossenem Segment unter Verwendung
des Kopfsensors und des externen Sensors.
●
Test des Druckluftsystems mit Kopfsensor und externem Sensor.
●
Test der Zeit, die für den Aufbau des Vakuums erforderlich ist.
6.1.2 Messergebnis

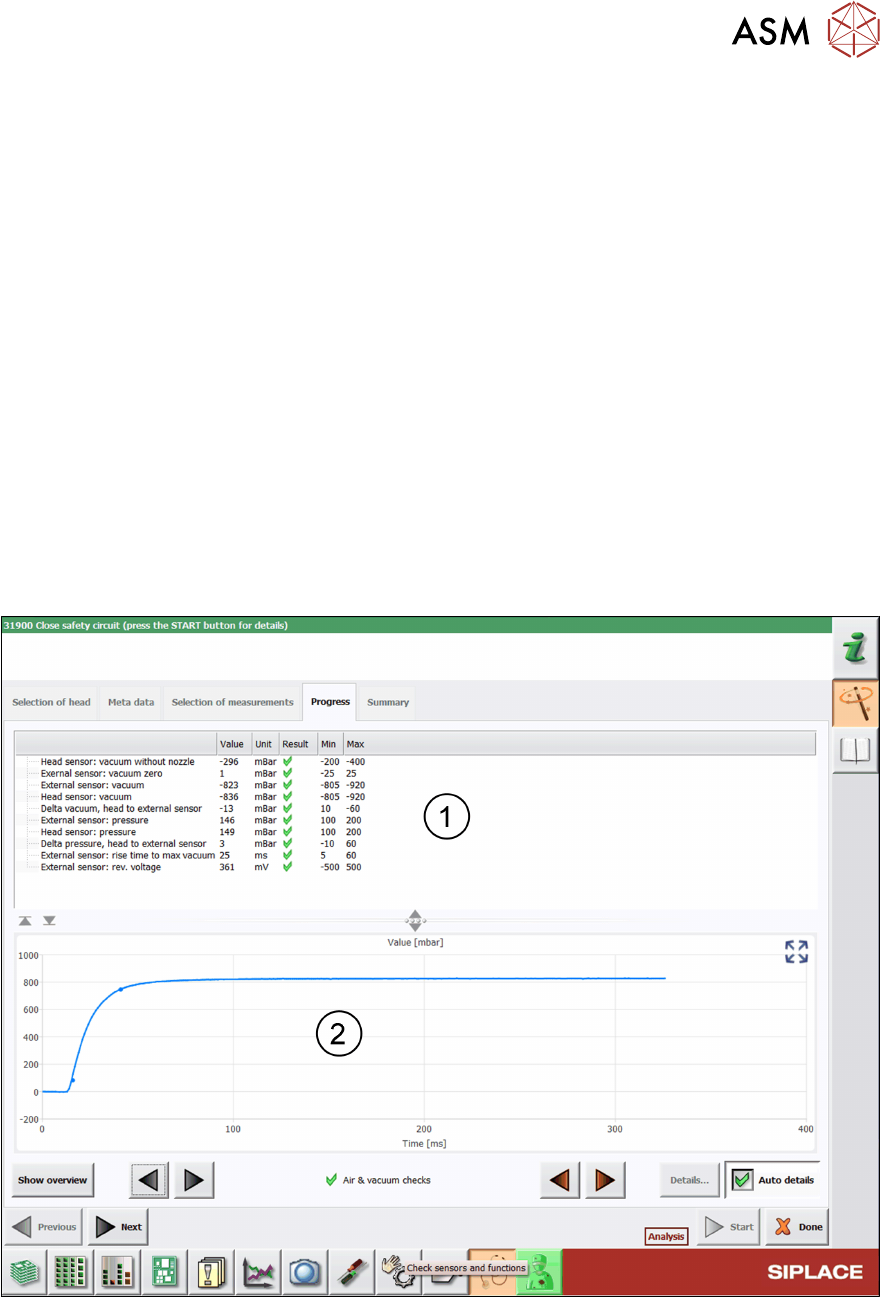

Abb.32: Ergebnisansicht - Air & vacuum checks
