3 Voraussetzungen
– Für Bestückautomaten der X-Serie in Zwei-Rechnerbetrieb, muss PCB Barcode auf sowohl
den Stationsrechner als auch auf den Visionrechner installiert werden. Hierfür sind zwei
Dongles benötigt, siehe Lieferumfang.
– Sie müssen als Administrator eingeloggt sein.
– Auf dem Stationsrechner / Visionrechner muss eine Partition D: vorhanden sein.
LP-Barcode V2.0 SP4 / Installationsanleitung Ausgabe 03/2013 Edition
10
4 LP-Barcode installieren
4.1 LP-Barcode-Hardware installieren
In den folgenden Unterabschnitten wird beschrieben, wie die LP-Barcode-Hardware auf die
verschiedenen SIPLACE-Bestückautomaten installiert wird.
4.1.1 Bestückautomaten der X-Serie in Ein-Rechnerbetrieb
► Stecken Sie das Tastaturkabel vom Box-PC ab und schließen Sie es an den USB-Hub an.
► Stecken Sie das Datenkabel des USB-Hubs an die Tastaturschnittstelle des Box-PC.
► Kleben Sie das Klettband (Klettostar Flausch) auf die Unterseite des USB-Hubs und setzen Sie
den USB-Hub auf den Box-PC.
► Stecken Sie das USB-Kabel an den USB-Hub.
► Verstauen Sie das USB-Kabel und sichern Sie es mit einem Kabelbinder.
► Stecken Sie den grünen USB-Dongle in den USB-Hub.
► Stecken Sie den grauen USB-Stick in den USB-Hub.
LP-Barcode V2.0 SP4 / Installationsanleitung Ausgabe 03/2013 Edition
11

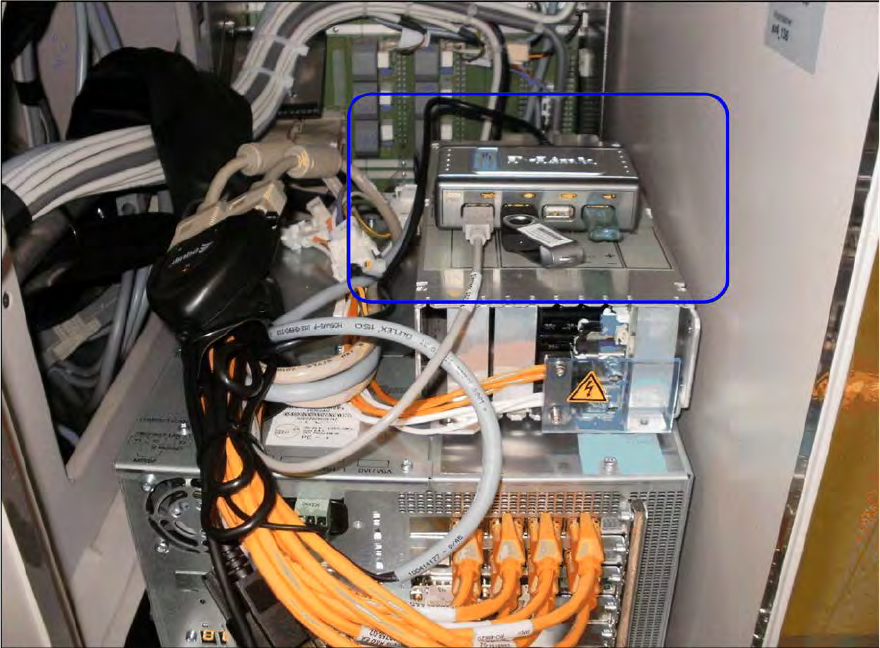

Das folgende Bild zeigt die fertig installierte LP-Barcode-Hardware auf einem Bestückautomaten
der X-Serie in Ein-Rechnerbetrieb.
Abbildung 4-1: Installierte LP-Barcode-Hardware auf einem Bestückautomaten der X-Serie
► Installieren Sie die LP-Barcode-Software wie in Abschnitt 4.2 beschrieben.
4.1.2 Bestückautomaten der X-Serie im Zwei-Rechnerbetrieb
► Stecken Sie den grünen USB-Dongle und den grauen USB-Stick in die freien USB-
Schnittstellen am Box-PC des Stationsrechners.
► Stecken Sie den grünen USB-Dongle und den grauen USB-Stick in die freien USB-
Schnittstellen am Box-PC des Visionrechners.
► Installieren Sie die LP-Barcode-Software wie in Abschnitt 4.2 beschrieben.
