劲拓电子设备有限公司 第 11 页 共 59 页 GS 系列无铅回流焊机用户手册
若在拷贝文件过程中出现如右图
的提示，请选择“是”。
若在拷贝文件过程中出现如右图
的提示，请选择“忽略”。
拷贝完文件后将会更新系统，
最后出现如右图安装完毕的画面
劲拓电子设备有限公司 第 12 页 共 59 页 GS 系列无铅回流焊机用户手册
JT ELECTRONIC EQUIPMENT CO., LTD
劲拓电子设备有限公司
7.2 操作程序
7.2.1
机器的启动
7.2.1.1
操作面板说明：
EDGE HOLD ADJUST (
导轨宽窄调节
):
左边为调速旋钮，顺时针旋转为速度增大方向；
右边为不自锁开关，旋向
OUT
并保持为调宽，旋向
IN
并保持为调窄，常态为
OFF
。
注意：在调节开始时，可采用较快的速度，当导轨宽度接近
PCB
宽度时，尽量采用较低的速度进行精
确调节。
THERMOCOUPLE PROFILE (
测温头插座
):
本系列回流焊机备有四组测温头插座。
HOOD (
上炉体开启
)
：
开关为不自锁开关，旋向
OPEN
并保持为开启，旋向
CLOSE
并保持为关闭，常态为
OFF
。
注意：在开启或关闭上炉体时，必须保证上下炉体之间无人体接触，防止压伤或烫伤人体。
POWER (
电源开关
)
：
开关为自锁开关，旋向
ON
为开启，旋向
OFF
为关闭
START (
启动按钮
)
：
按钮为带灯不自锁按钮，每次开机均需按一次，灯亮表示已启动
注意：导轨宽窄调节与上炉开启均设有极限保护开关，在极限位置只有反向动作有效；
操作时需注
意安全，如有异常可及时松开或按下紧急制停止动作。
7.2.1.2 启动
先检查并保证两端紧急制为弹起状态，打开“电源开关”，计算机直接启动至 WINOWS 操作画面，按
“启动按钮”启动机器。
劲拓电子设备有限公司 第 13 页 共 59 页 GS 系列无铅回流焊机用户手册
7.2.2 运行操作软件

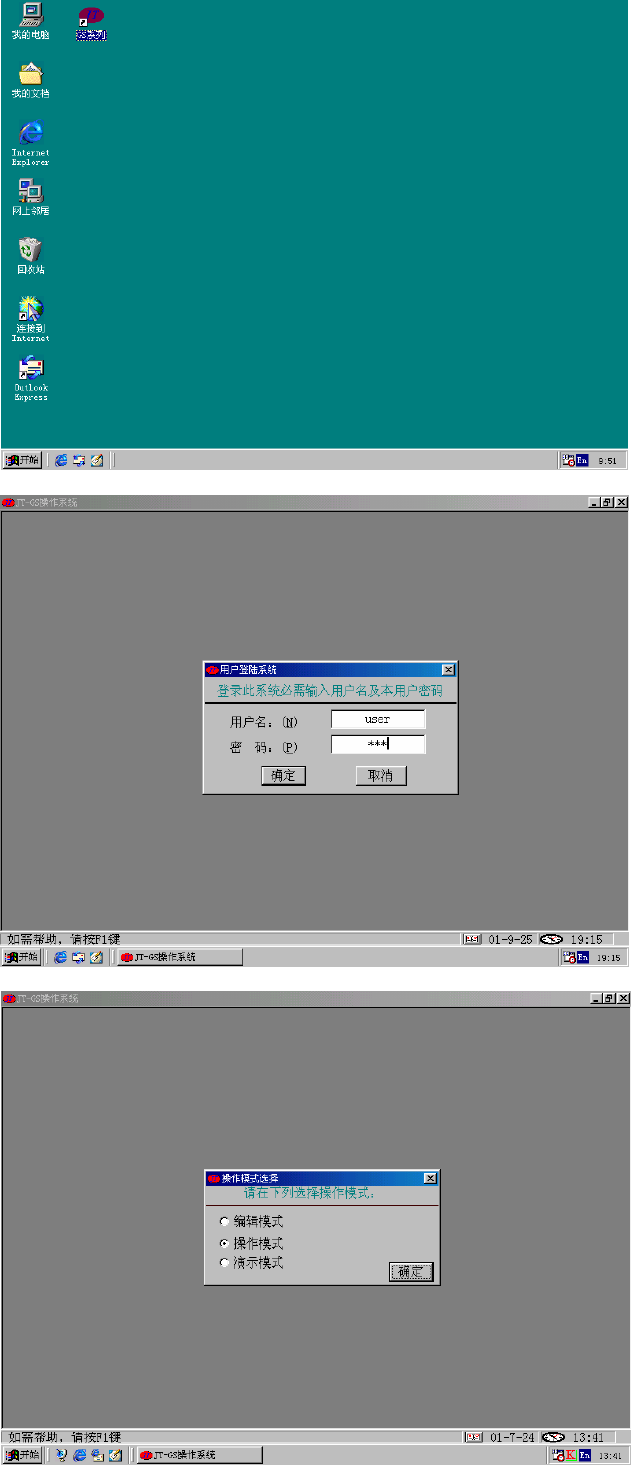

当计算机进入 windows 后，将显
示右图画面。
在上图选择并双击“GS 系列”图
标，系统将会进入如右图的画面，此
画面要求用户输入登录系统所需的用
户名及相应用户密码，若无用户名及
密码将无法进入系统。
缺省用户名是“USER”，对应密
码是“123”。
输入正确的用户名及密码，按
“确定”。将显示如右图选择操作模
式画面。共有三种模式：
1 .编辑模式：可新建或更改处方文
件。（处方文件：用以保存各项设定
参数的文件）。
2 .操作模式：按所选处方文件进行
生产控制，运行时可同时调用另一个
处方文件进行编辑。
3 .演示模式：模拟本机的操作，用
以操作人员培训。
