劲拓电子设备有限公司 第 1 5 页 共 59 页 GS 系列无铅回流焊机用户手册 此时系统进入主画面，装载设备 设置系统文件和用户选择的处方文 件。在如右图主画面，各 进度条 上方 的数值是 各加热区的实际值 ，在编辑 模式下是一个系统模拟的值。进度条 下方的参数为各加热区的设定值。 通过选择“工具”菜单下的“常 用参数设置”选项，将显示如右图的 画面。按 “ TAB” 键或单击所要设置的 参数位置可输入所设定的值。单击传 送速度设定…
劲拓电子设备有限公司 第 14 页 共 59 页 GS 系列无铅回流焊机用户手册
进入 1，3 模式可在脱机情况下进
行运行，它不会影响机器此时的状
态。

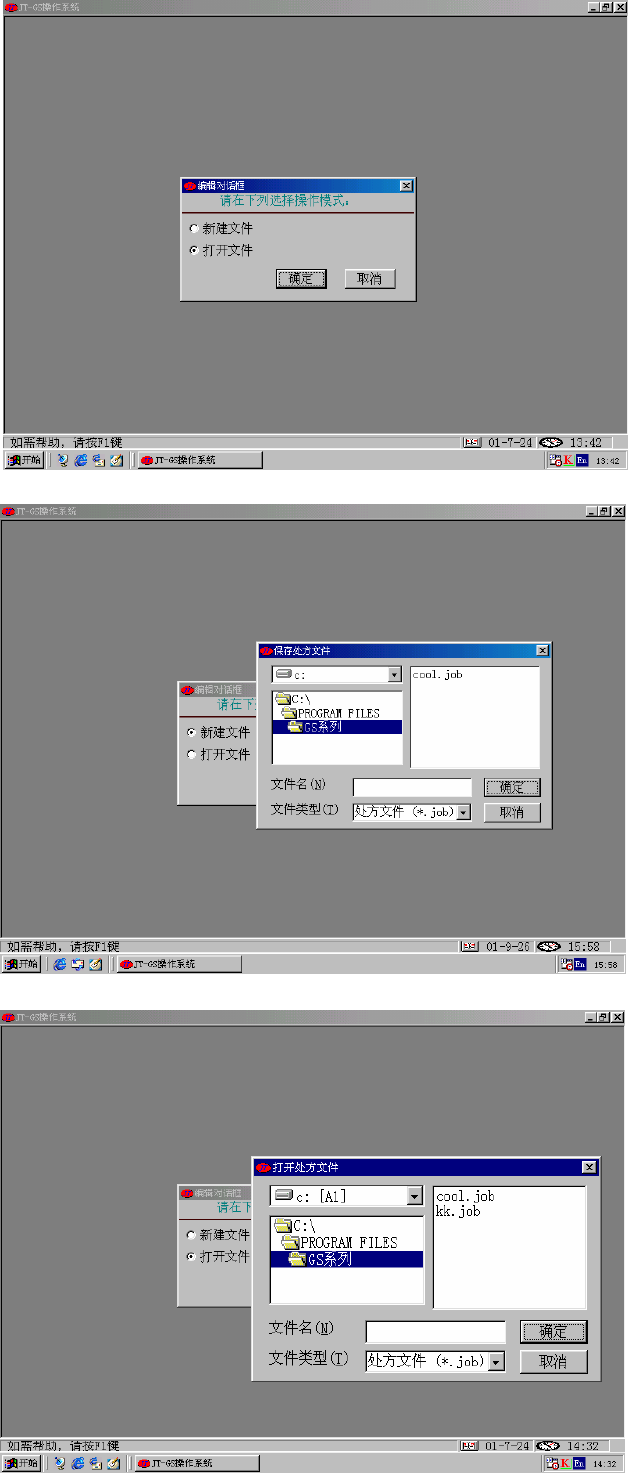

有如下三种方式进入主画面：
1. 选择 “编辑模式”并按“确
定” 键，将显示如右图。
编辑模式有两种方式：
a. 新建处方文件
b. 打开现有处方文件.
如选择“新建文件方式”并按
“确定” 键，将显示如右图的新建文
件对话框。在“文件名”框中输入新
文件名后按“确定”键，就新建成一
个含默认参数值的处方文件，然后系
统进入控制主画面。按“取消”键将
退出控制程序。
如选择“打开文件方式”并按
“确定”键，系统将显示如右图的
“打开处方文件”的对话框，将光标
移到＂文件名＂框输入打开的文件名
或在＂文件列表＂中选择一个的文件
后，按“确定”键，系统将进入主画
面。
劲拓电子设备有限公司 第 15 页 共 59 页 GS 系列无铅回流焊机用户手册
此时系统进入主画面，装载设备
设置系统文件和用户选择的处方文
件。在如右图主画面，各进度条上方
的数值是各加热区的实际值，在编辑
模式下是一个系统模拟的值。进度条
下方的参数为各加热区的设定值。
通过选择“工具”菜单下的“常
用参数设置”选项，将显示如右图的
画面。按“TAB”键或单击所要设置的
参数位置可输入所设定的值。单击传
送速度设定值框可输入速度参数。按
“确定”钮，这样系统便确认用户已
输入完保存该值。
单击工具栏中图标 或选择菜
单栏中“窗口”下的“通道设置”选
项，可进入“通道设置窗口”设置各
加热区的报警参数，通过按“TAB”键
或单击所要设置的设定值的位置可输
入所设定的值。在输入完每个参数时
请将光标移开所设置的位置，这样系
统便确认用户已输入完并保存该值。
通过单击工具栏上的这四个图标
可改变
劲拓电子设备有限公司 第 16 页 共 59 页 GS 系列无铅回流焊机用户手册
通道号或选择菜单栏中的“通道”下的
各选项，从而对各个通道的参数进行设
置。
单击工具栏中图标 或选择菜
单栏中“工具”下的“机器状态记录”
选项，用户可设置系统是否记录机器状
态和记录机器状态的时间周期。
设置完所需的参数时，请按工具栏
上图标 或选择菜单栏中“文件”下
“保存”选项，保存此处方文件，并退
出系统。如要直接进入“操作模式”请
按工具栏上图标 或选择菜单栏中
“模式”下“操作”选项。系统将加载
此编辑的处方文件进入操作状态的主画
面。
2．选择“操作模式”的工作方式，将
显示如右图的画面，在“文件名”框中输
入所选的处方文件名或在“文件列表”中
选择处方文件后按“确定”键，进入主画
面。
当加载系统文件和用户所选的处方文
件后，进入操作状态的主画面，按控制面
板上“START”按钮，机器就会启动加
热及运输系统并按加热顺序进行第一次加
热。
如要在操作状态时进行冷却操
作，请按工具栏上图标 或选择菜单
栏“模式”下的“冷却”选项，系统将会
自动加载冷却的处方文件，停止对各加热
区的加热，直到各加热区降到９５℃或９
５℃以下并且ＰＣＢ板全部已运输完
