此时系统进入主画面，装载设备
设置系统文件和用户选择的处方文
件。在如右图主画面，各进度条上方
的数值是各加热区的实际值，在编辑
模式下是一个系统模拟的值。进度条
下方的参数为各加热区的设定值。
通过选择“工具”菜单下的“常
用参数设置”选项，将显示如右图的
画面。按“TAB”键或单击所要设置的
参数位置可输入所设定的值。单击传
送速度设定值框可输入速度参数。按
“确定”钮，这样系统便确认用户已
输入完保存该值。

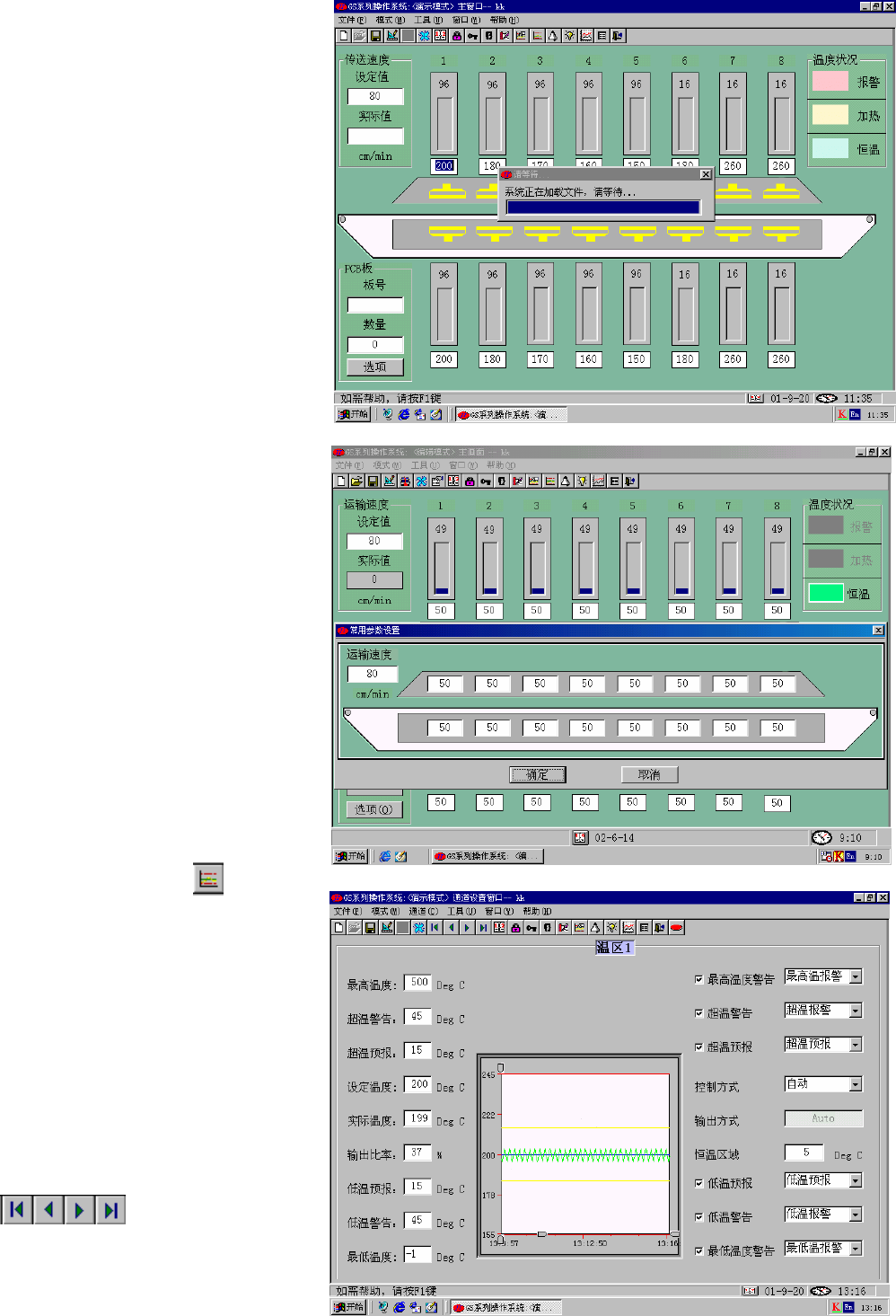

单击工具栏中图标 或选择菜
单栏中“窗口”下的“通道设置”选
项，可进入“通道设置窗口”设置各
加热区的报警参数，通过按“TAB”键
或单击所要设置的设定值的位置可输
入所设定的值。在输入完每个参数时
请将光标移开所设置的位置，这样系
统便确认用户已输入完并保存该值。
通过单击工具栏上的这四个图标
可改变
劲拓电子设备有限公司 第 16 页 共 59 页 GS 系列无铅回流焊机用户手册
通道号或选择菜单栏中的“通道”下的
各选项，从而对各个通道的参数进行设
置。
单击工具栏中图标 或选择菜
单栏中“工具”下的“机器状态记录”
选项，用户可设置系统是否记录机器状
态和记录机器状态的时间周期。
设置完所需的参数时，请按工具栏
上图标 或选择菜单栏中“文件”下
“保存”选项，保存此处方文件，并退
出系统。如要直接进入“操作模式”请
按工具栏上图标 或选择菜单栏中
“模式”下“操作”选项。系统将加载
此编辑的处方文件进入操作状态的主画
面。
2．选择“操作模式”的工作方式，将
显示如右图的画面，在“文件名”框中输
入所选的处方文件名或在“文件列表”中
选择处方文件后按“确定”键，进入主画
面。

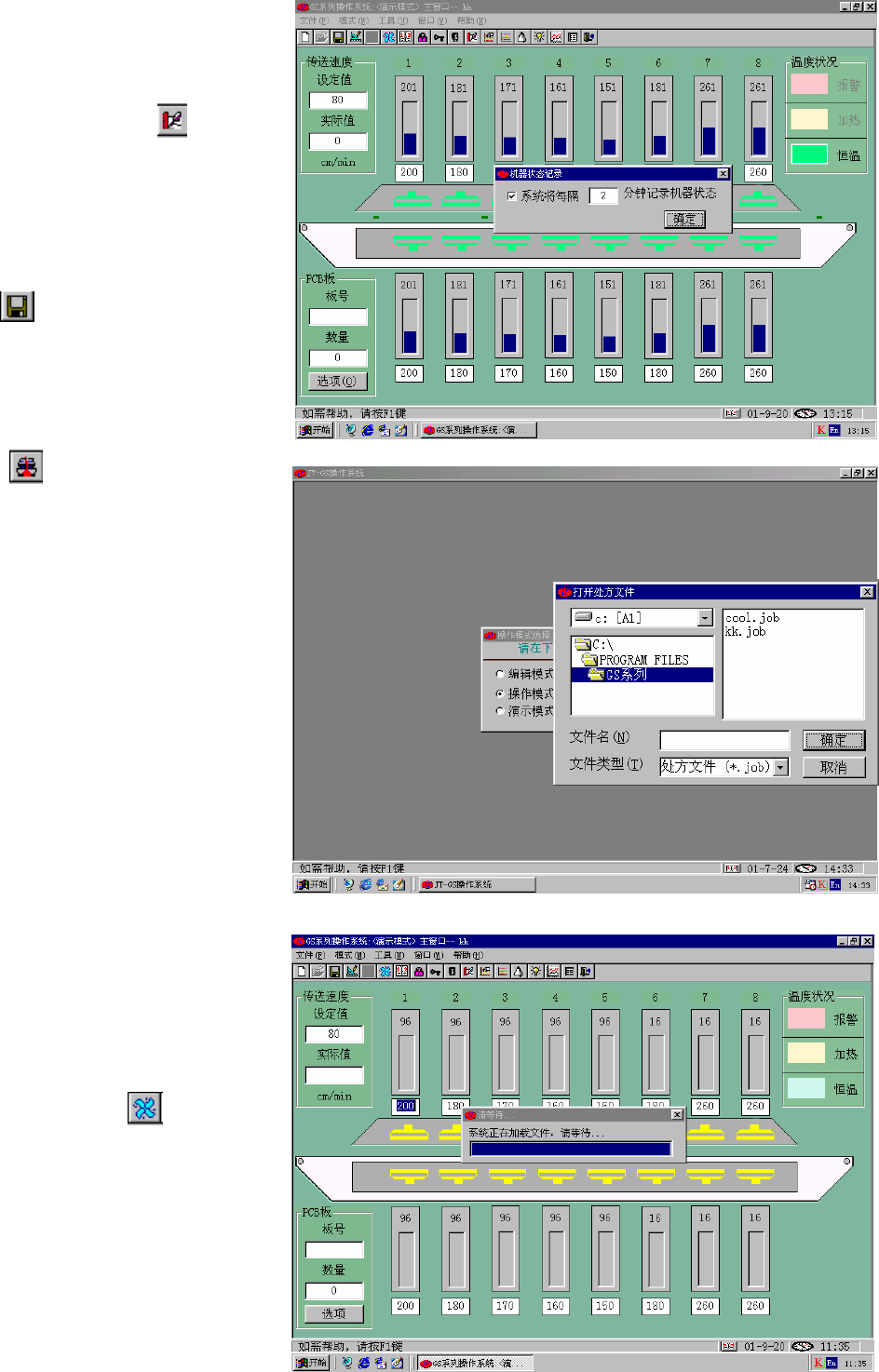

当加载系统文件和用户所选的处方文
件后，进入操作状态的主画面，按控制面
板上“START”按钮，机器就会启动加
热及运输系统并按加热顺序进行第一次加
热。
如要在操作状态时进行冷却操
作，请按工具栏上图标 或选择菜单
栏“模式”下的“冷却”选项，系统将会
自动加载冷却的处方文件，停止对各加热
区的加热，直到各加热区降到９５℃或９
５℃以下并且ＰＣＢ板全部已运输完
劲拓电子设备有限公司 第 17 页 共 59 页 GS 系列无铅回流焊机用户手册
毕，系统才会关闭机器的运转。
当系统处于冷却状态，如要进入操作状
态，请按工具栏 上图标
或选择菜单栏中“模式”下“操作”选

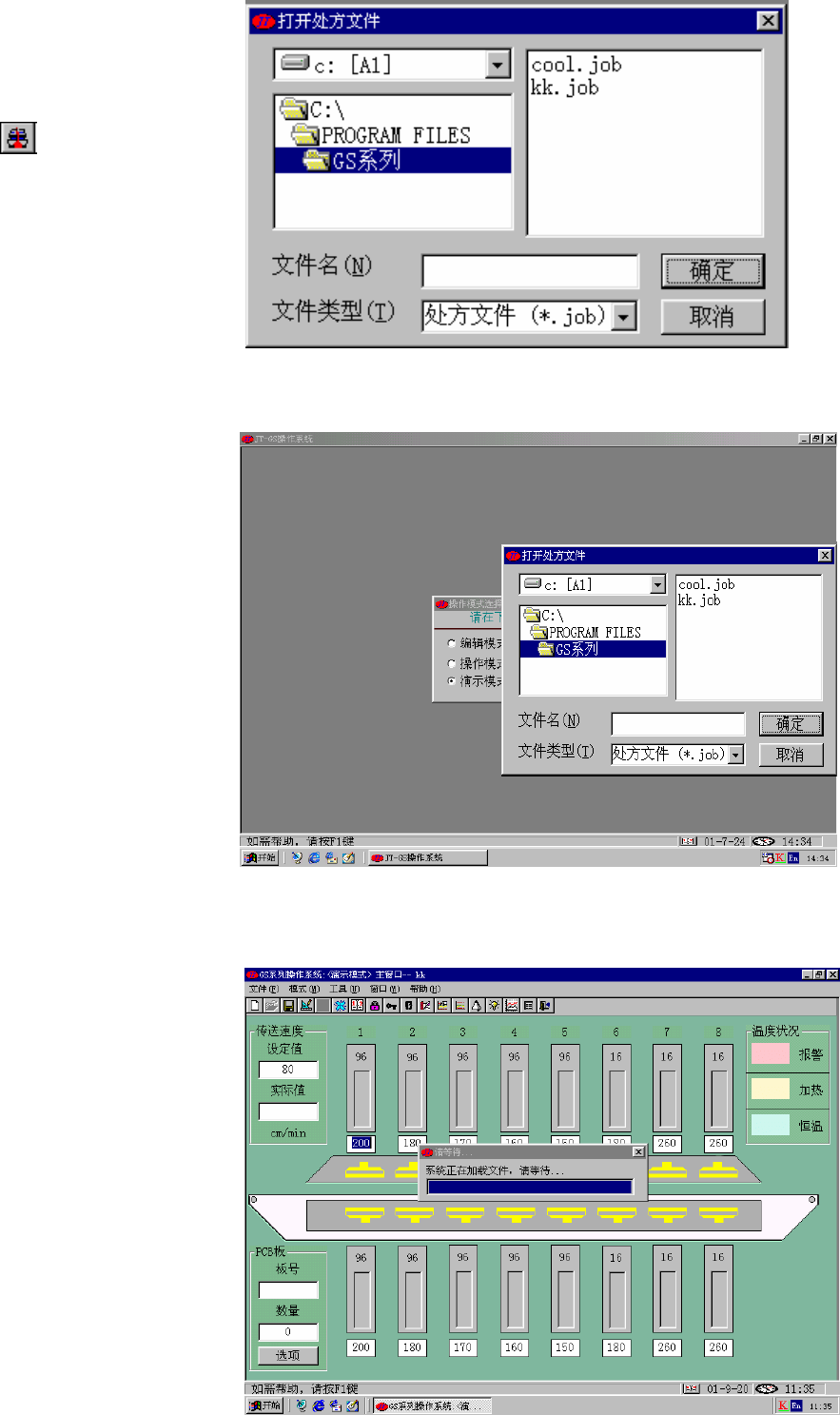

项。将弹出“打开处方文件”对话框，如
右下图，在“文件名”框中输入所选的处
方文件名或在“文件列表”中选择处方文
件后按“确定”键，系统将加载所选的处
方文件，进入操作状态，进行加热。
当用户要退出系统时，请选择
菜单栏上“文件”下的“退出”选项，系
统将会自动加载冷却的处方文件，停止对
各加热区的加热，直到各加热区降到９５
℃或９５℃以下并且ＰＣＢ板已全部运输
完，系统才会关闭机器的运转。此时用户
便可退出系统。
3. 选择 “演示模式” 的工作方式，
将显示如右图的画面，用户选择处方文
件后按“确定”键，将进入主画面。
此时系统进入主画面，用装载用户
所选择的处方文件进行模拟。
