劲拓电子设备有限公司 第 3 3 页 共 59 页 GS 系列无铅回流焊机用户手册 7.2.6 关机步骤： 为避免风道及传输部件过热变形 , 本机设置为退出操作系统时 , 将会自动进入 冷却操作模式 ，关闭加热，热 风马达继续工作， 所有加热区的温度降到 95 ℃后 , 热风马达将关闭，控制系统自动关闭退到操作系统桌面。 关闭操作系统，将 电源开关 置于 OFF 状态。 用户可间隔 1 个月或若干月将软件安装目录中的 ”logdir” …
劲拓电子设备有限公司 第 32 页 共 59 页 GS 系列无铅回流焊机用户手册

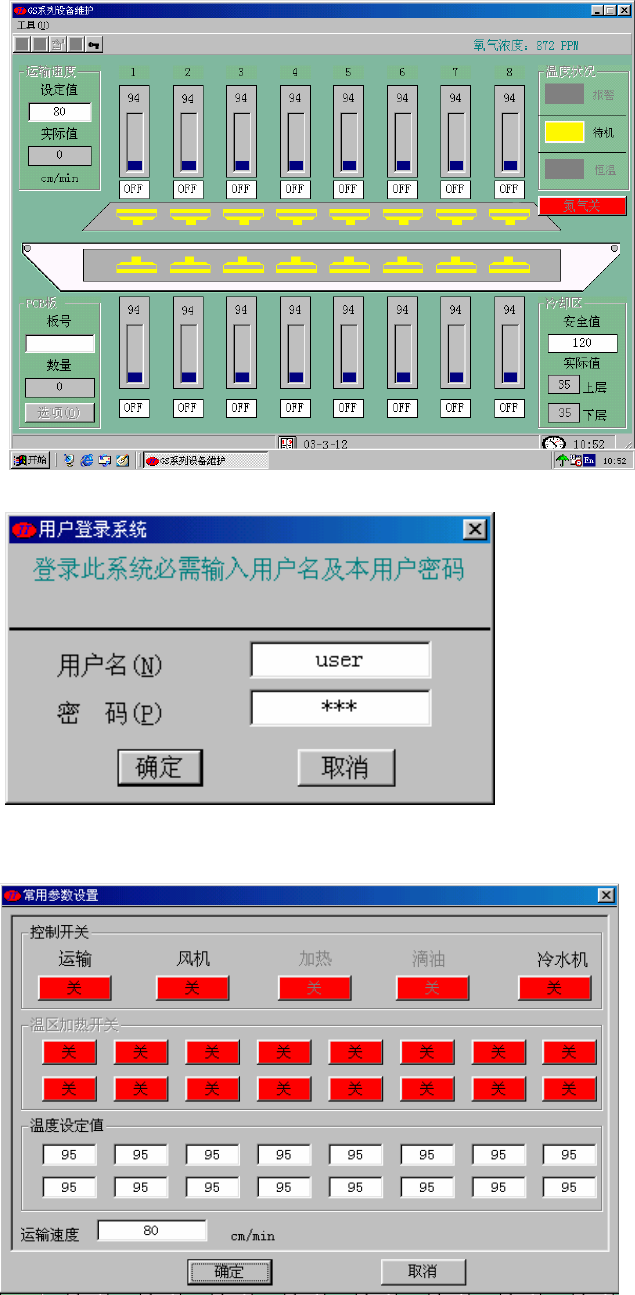

7.2.5 设备维护程序操作说明：
在“开始\程序\GS 系列”中，单击
“GS 系列设备维护”，系统将会显示
如右图的画面，它初始化状态是所有动
作都是关闭的。
此时系列是处于锁键盘状态，点击
工具栏中的“登录系统”或选择“工
具”菜单中的“登录系统”，系统将会
显示如右图的登录系统画面，在对话框
中输入用户名及密码，经确认用户名及
密码正确及具有访问此程序权限，用户
才可以进行操作。
登录系统后，用户选择“工具”菜
单下的“常用参数设置”项或工具栏中
的“常用参数设置”项，系统将会显示
如右图的画面，在此对话框中用户可以
根据维护的需要启动有关动作，用户需
注意的是“加热”必须在“风机”启动
后才能启动，“风机”关闭将会关闭
“加热”，而“滴油”只能在“运输”
启动后才能启动。设置完按“确定”按
钮，系统将会根据用户的设置进行控
制。但是系统只保存用户所设置的温度
设定值及运输速度设定值，退出此程序
后所设置的动作将不保存，下次运行时
所有动作将是关闭的。
注意：“GS 系列设备维护”不能与“GS 系列操作程序”同时使用。
劲拓电子设备有限公司 第 33 页 共 59 页 GS 系列无铅回流焊机用户手册
7.2.6 关机步骤：
为避免风道及传输部件过热变形,本机设置为退出操作系统时,将会自动进入冷却操作模式，关闭加热，热
风马达继续工作， 所有加热区的温度降到 95℃后,热风马达将关闭，控制系统自动关闭退到操作系统桌面。
关闭操作系统，将电源开关置于 OFF 状态。
用户可间隔 1 个月或若干月将软件安装目录中的”logdir”和”surveillance plot”两文件夹中以前日志文件或各
温区监控曲线的文件删除。
7.3 操作注意事项
1. GS
系列全热风回流焊机有两个抽风口，直径均为
150mm
，通常情况排气量应为
10m
3
／
min X 2
以上。
在实际生产中，必须将两个抽风口与工厂的主通风道连接，否则，将有可能由于风速不稳定而造成焊接
温度不稳定。为了便于定期维护，排气通道必须与通风道进行镶嵌式活动连接。
2. UPS
应处于常开状态。当遇到断电时，机器会自动接通内置的
UPS
，运输系统的传送电机会继续运转，
将工件从炉腔内运出，免受损失。
3.
若遇紧急情况，可以按下机器两端的“紧急制”。
4.
控制用计算机禁止作其它用途。
5.
测温插座、插头均不能长时间处于高温状态，所以每次测完温度后，务必迅速将测温线从炉中抽出以避
免高温变形。
6.
在安装程序完毕后，对所有的支持文件不要随意删改，以防止程序运行出现不必要的故障。
7.
各加热区温度设定参考：
GS-500 GS-600 GS-800
设定温度
Zone 1 Zone 1,2 Zone 1
180~200
℃
Zone 2,3,4 Zone 3,4 Zone 2,3,4,5,6
150~180
℃
Zone 5 Zone 7
200~250
℃
Zone 5 Zone 6 Zone 8
250~300
℃
注：相邻加热区的设定温度如相差超过
70
℃
,
有可能导致温度设定较低的加热区的实际温度超过设定值。
劲拓电子设备有限公司 第 34 页 共 59 页 GS 系列无铅回流焊机用户手册
8. 故障分析与排除
现从以下四方面进行说明：
1.
电源供给
2.
计算机通信
3.
加热区温度控制
4.
传送电机控制
5.
自动润滑控制
1.
电源供给：设备电源供给是
50HZ
，三相
380V
±
10
％。设备引出线与装在电源供给箱中的空气开关连接
后，提供给热源、电机、信息系统等各部分电压，若系统电源意外中断，主要检查以下几方面：
（
1
）检查电源线连接是否有误，与接线端子是否良好接触；
（
2
）检查所有熔断器是否接通；
（
3
）检查所有的热继电器是否因过流而切断。
2.
计算机通信：计算机主机电源线与
UPS
相连，如在
DOS
提示下出现故障，检查计算机外围设备和相应电
缆。
（
1
）键盘是否与主机相连，接触是否良好；
（
2
）监视器电源线
.
显示电缆插头是否与主机相连。
3.
加热区温度控制：该机所有的加热器均工作在
380V
、三相
50
～
60HZ
的标准电压下，固态继电器通过一个
5V
信号来开启
.
关闭加热器的电源，该机借助预先设置在软件中的
PID
参数进行控制。在运行过程中，如果一个加
热区产生报警或温度上不去，检查以下几方面：
（
1
）检查与此加热区相对应的固态继电器是否有
5V
信号，固态继电器是否有输出；
（
2
）检查与控制卡有关的连接器的连线是否牢固；
（
3
）检查热电偶与接线端子的连线是否接触良好，否则引起开路；
（
4
）检查热电偶是否有损坏；
（
5
）断开线路，检查加热元件的静态电阻，看是否有损坏。
4.
传送电机控制：传送带的速度是通过计算机软件程序、
A
／
D
转换板、编码器等组成的闭环电路来控制。通
过速度参数设定值的改变，即可增大、
减小其传送速度。若运行选定的温度曲线后，传送网带没有运转，请检查
以下几个方面：
（
1
）紧急制是否处于按下状态；
（
2
）检查编码器是否工作正常；
（
3
）检查运输电机是否损坏。
5.
自动润滑控制
:
根据用户自行设置的加油周期及加油时间
,
操作系统控制电磁阀的开闭实现该功能
.
如传输链
润滑不良
,
请检查以下几个方面
:
（
1
） 设置加油周期及加油时间不当；
（
2
） 检查油杯出口是否堵塞
（
3
） 电磁阀是否损坏
