劲拓电子设备有限公司 第 28 页 共 59 页 GS 系列无铅回流焊机用户手册

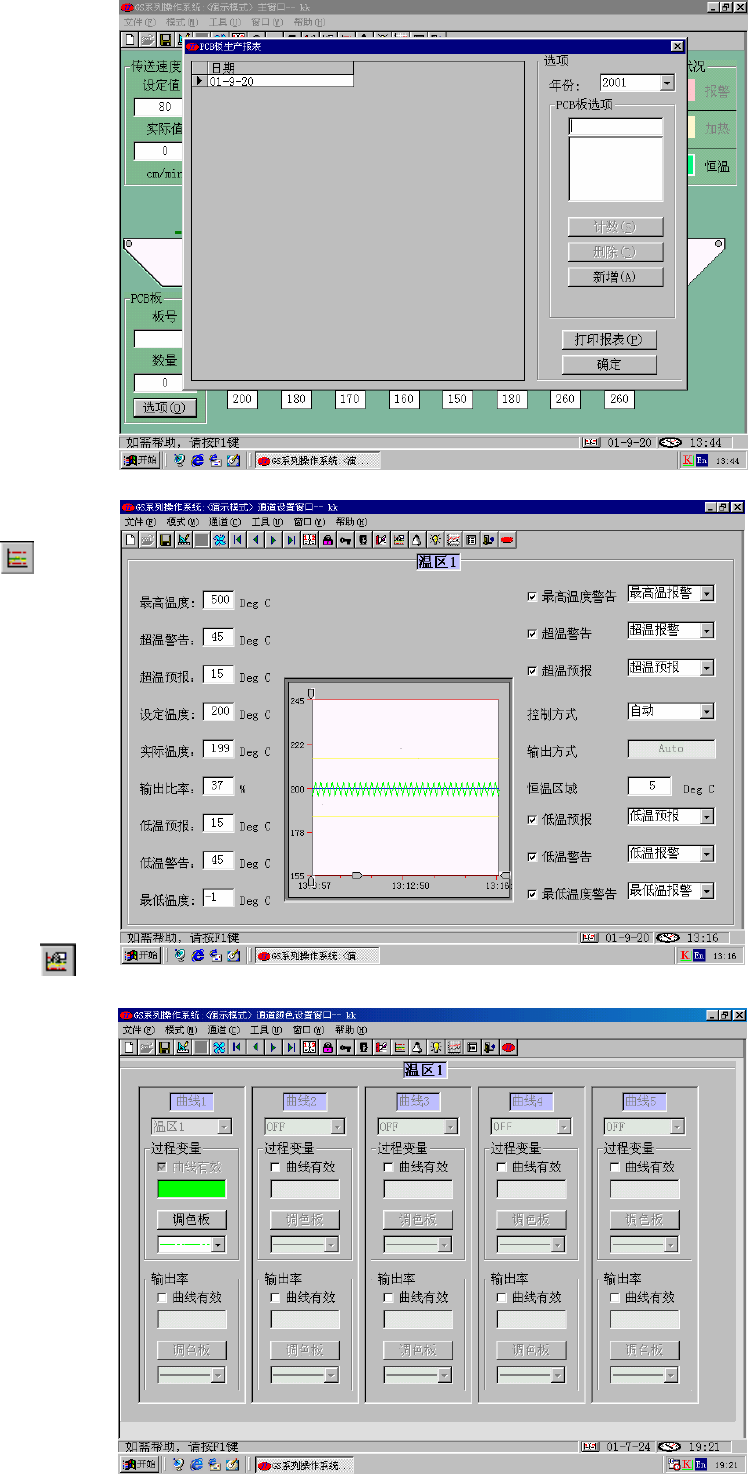

当选择主画面上“PCB 板”
选项的“选项”时，系统将弹出如右
图的对话框。当用户单击“新增”
时，对话框会在其按钮下面显示出编
辑框，让用户输入所要统计的 PCB
板号，这样系统将会为此板号建立一
个字段，请不要输入如”-“等一些符
号。如要开始计算某种板号的产量，
请在列表中选定此板号，选择按“计
数”便可。如要删除某板号请在列表
中选定，再按“删 除”键就可以。
当要打印数据时，直接按“打印报
表”就可。
7.2.3.17.2 通道设置窗口:
在右图的画面中，可更改各加热
区的温度设定值，各加热区的最高温
度值，超温报警设定值，超温预报设
定值，最低温设定值，低温预报设定
值，低温报警设定值，并可设置各报
警功能是否有效，同时还可设置此加
热区的控制方式及恒温控制范围等。
7.2.3.17.3 通道颜色设置窗口:
当用户转换到如右图的窗口中，
可设置各加热区的温度实测值曲线的
颜色、线型，各加热区的现输出功率
百分比曲线图的颜色、线型。
劲拓电子设备有限公司 第 29 页 共 59 页 GS 系列无铅回流焊机用户手册

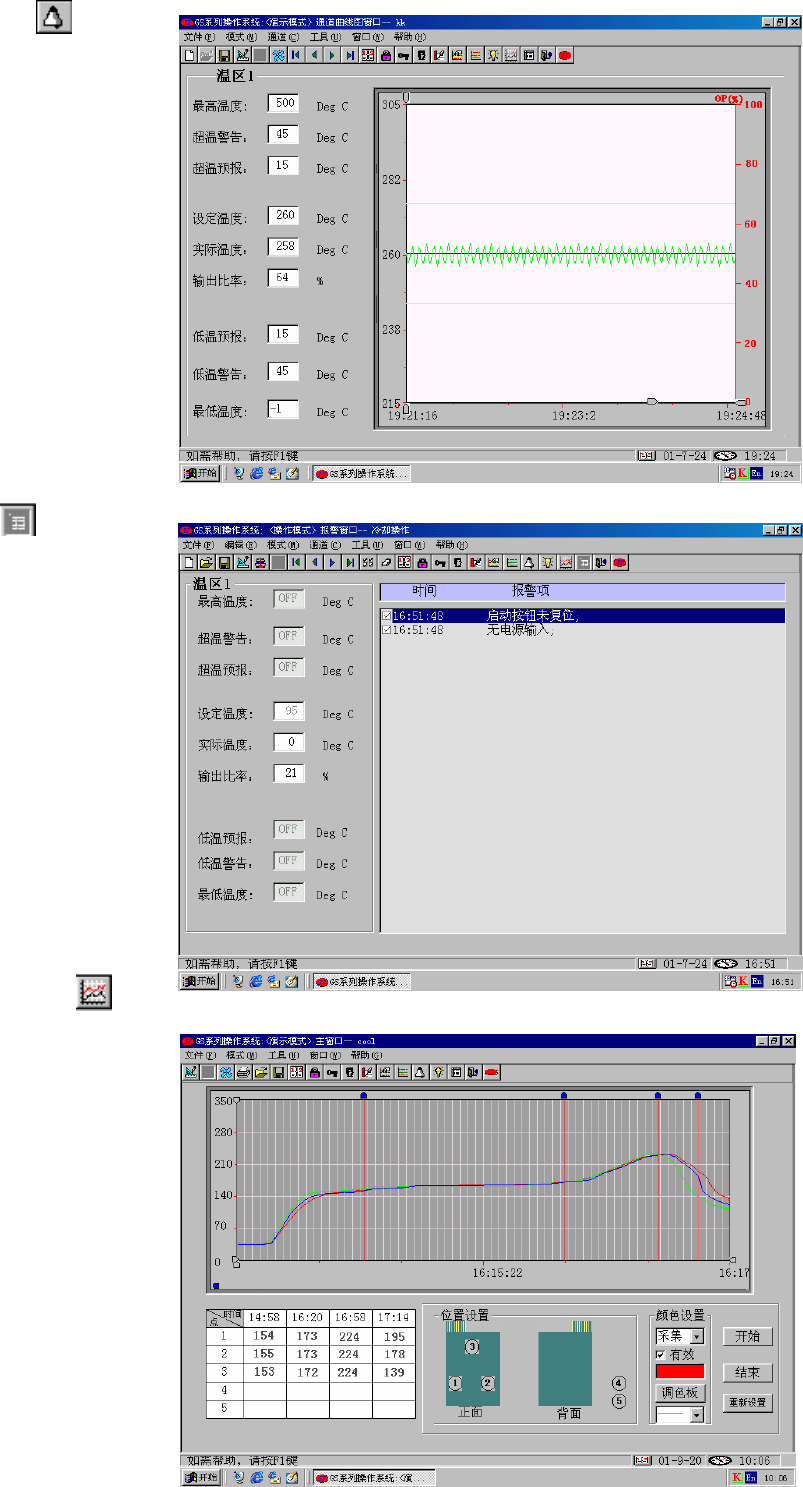

7.2.3.17.4 通道曲线 图窗口:
在如右图画面可观察各加热区实
际温度曲线图及各加热区功率输出百分
比曲线图。
7.2.3.17.5 报警窗口：
如右图画面，显示当前报警表。
（在发生严重报警时，系统自动进入冷
却状态，在响应并解除报警后选择“操
作”选项才能重新进入操作状态。）
7.2.3.17.6 温度曲线测试窗口：
用户采用外接测温头测试 PCB 板各
点的温度时需打开此窗口。
选择“开始”选项后，系统会自动
将实时测量并记录各点温度值，在窗口
处同步显示曲线图，用户可通过移动时
间点显示此点实测温度值。
打印曲线图时，系统会对数据来分
析供用户参考。
劲拓电子设备有限公司 第 30 页 共 59 页 GS 系列无铅回流焊机用户手册

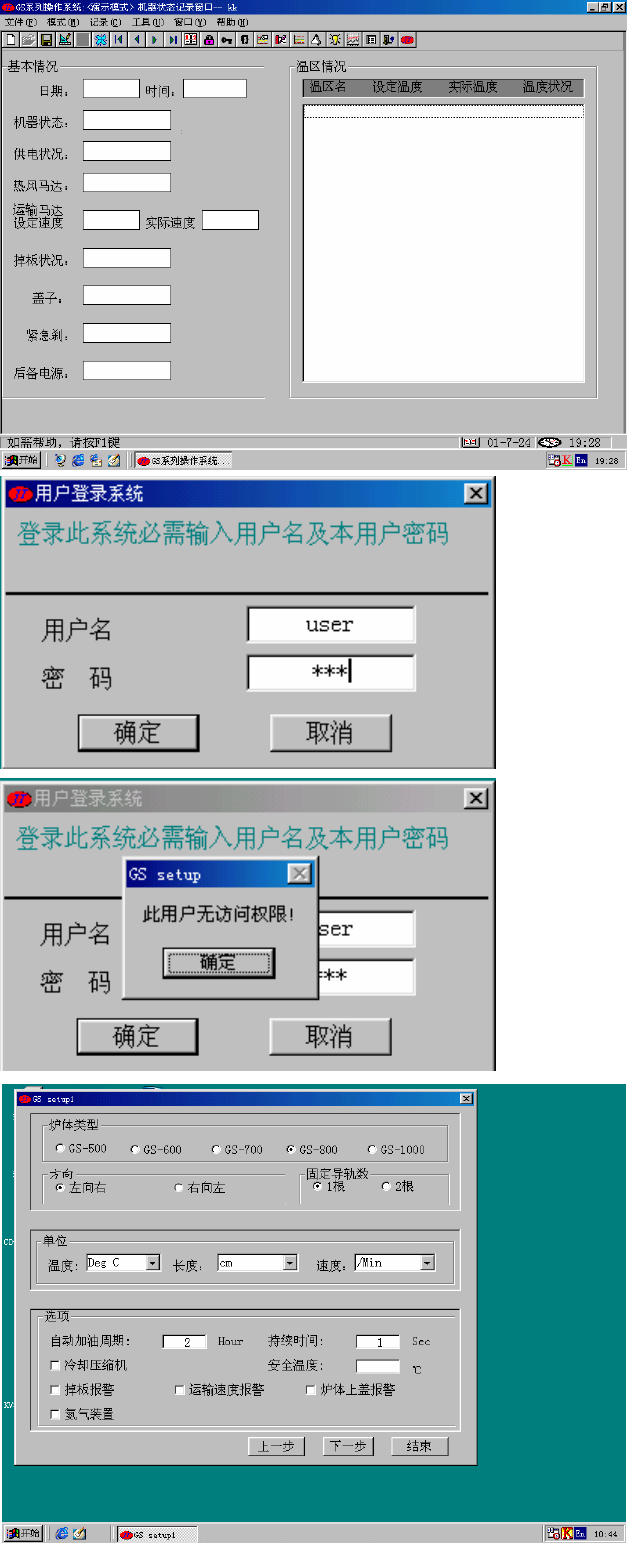

7.2.3.17.7 查看机器状态记录窗口
当用户选择此窗口时，从如右图的
画面从可查看到系统自动记录到的机器
状态。系统最大可保存最近一年的记
录。
7.2.4 GS 系列设备属性设置
注意：此设置所生成的文件，是 GS 系
列操作系统的系统文件，系统将按该文
件的参数运行，用户应该根据机器实际
情况进行设置。
当用户运行此程序，系统会弹出如
右图登录系统的画面，要求用户输入用
户名及相应密码，以判断该用户是否具
有访问此程序的权限，如无此权限，系
统会给出如右图的错误提示对话框。
7.2.4.1 GS 系列设备属性页 1
在如右图属性页可设置设备的型号，系
统所用参数的单位，固定导轨数，机器
PCB 板传送方向，机器自动加油的周期
和持续时间，选择掉板报警。GS 系列
操作系统将按用户所选择的型号进行工
作。
