劲拓电子设备有限公司 第 21 页 共 59 页 GS 系列无铅回流焊机用户手册
7.2.3.6.2 “温度曲线测试”窗口中的
“保存”：
保存用户测试的温度曲线图及其分
析资料。
7.2.3.6.3 另存选项：
对打开的文件另名保存。具体操作
请参照 7.2.3.6.2 小节
7.2.3.7 通道顺序选项：
7.2.3.7.1 “第一个”选项：
从当前通道跳回第一个通道。
如在“通道设置”窗口单击此选项，
将显示如右图。
7.2.3.7.2 “前一个”选项：
从当前通道跳到前一个通道。
如在“通道设置”窗口，当前通道是
第五个通道，单击此选项，将会显示
如右图的第四通道画面。
劲拓电子设备有限公司 第 22 页 共 59 页 GS 系列无铅回流焊机用户手册

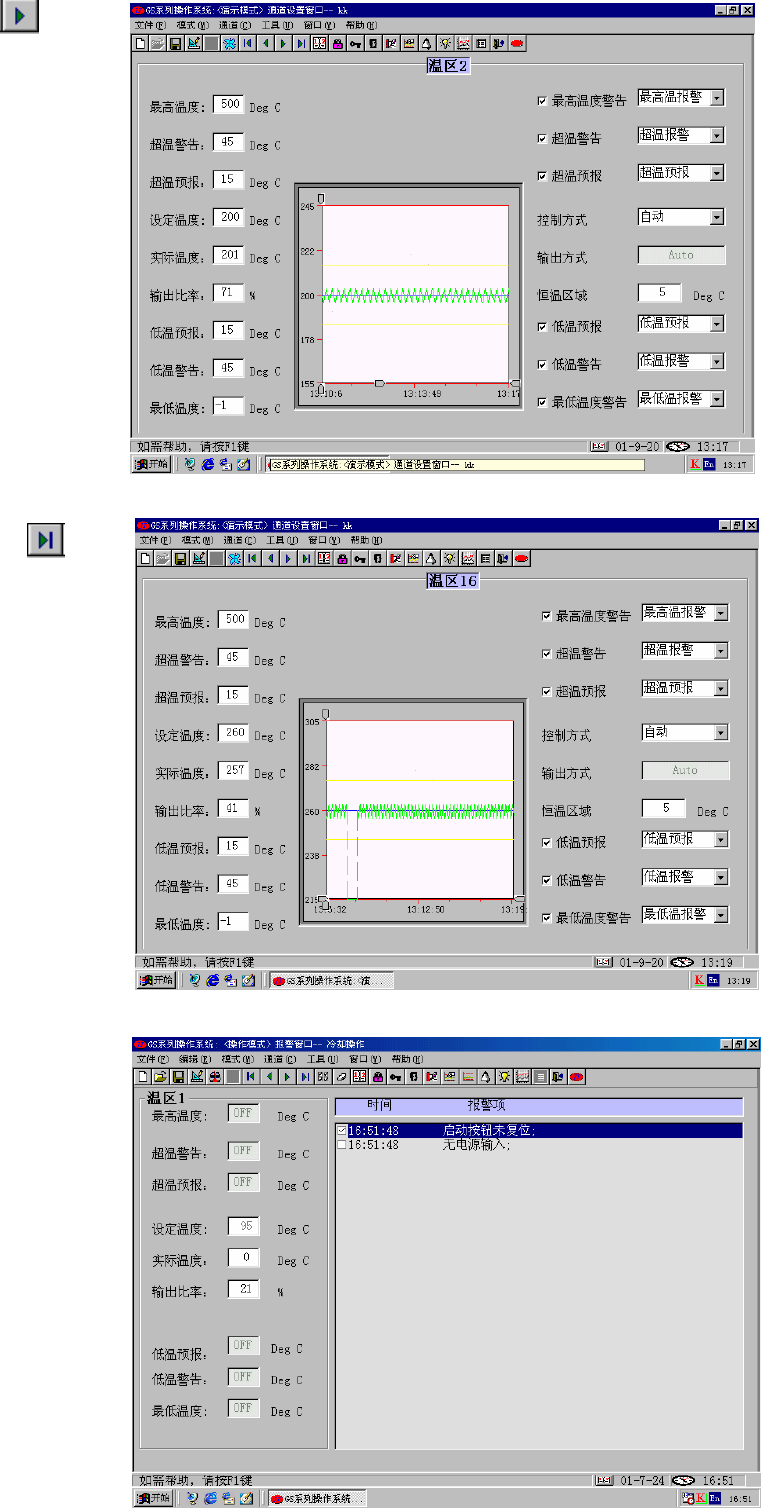

7.2.3.7.3“下一个”选项：
从当前通道跳到下一个通道。
如在“通道设置”窗口，当前通道
是第一个通道，单击此选项，将会显
示如右图的第二通道画面。
7.2.3.7.4 “最后一个”选项：
从当前通道跳到最后一个通道。
如在“通道设置”窗口，当前通道
是第五个通道，单击此选项，将会显
示如右图的第 16 通道画面。
7.2.3.8 报警处理

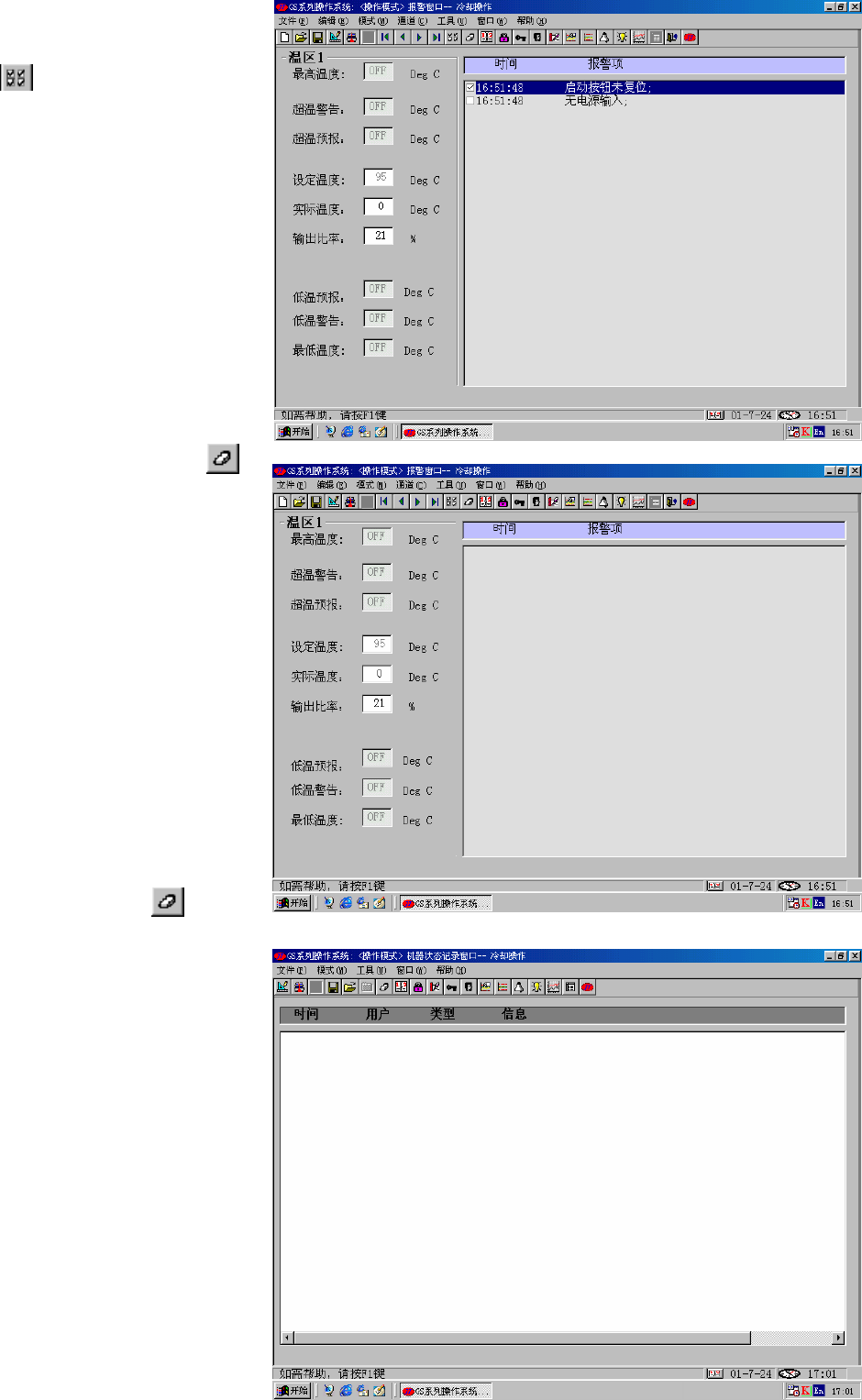

7.2.3.8.1 “响应报警”选项：
此选项仅在“报警”窗口有效，用
于选取待解除的报警项。单击待解除
的报警项左方框即可。
劲拓电子设备有限公司 第 23 页 共 59 页 GS 系列无铅回流焊机用户手册
7.2.3.8.2 “响应所有报警”选
项：
此选项仅在“报警”窗口有
效，用于选取所有报警项。
7.2.3.8.3 “解除报警”选项：
此选项仅在“报警”窗口有效，
用于解除已响应的各报警项。确定
各报警情况已排除后，选择“操
作”选项可重新启动机器。
7.2.3.9 “删除”选项 ：
仅在“日志窗口”中有效，用于
清除所有日志记录。
