劲拓电子设备有限公司 第 25 页 共 59 页 GS 系列无铅回流焊机用户手册

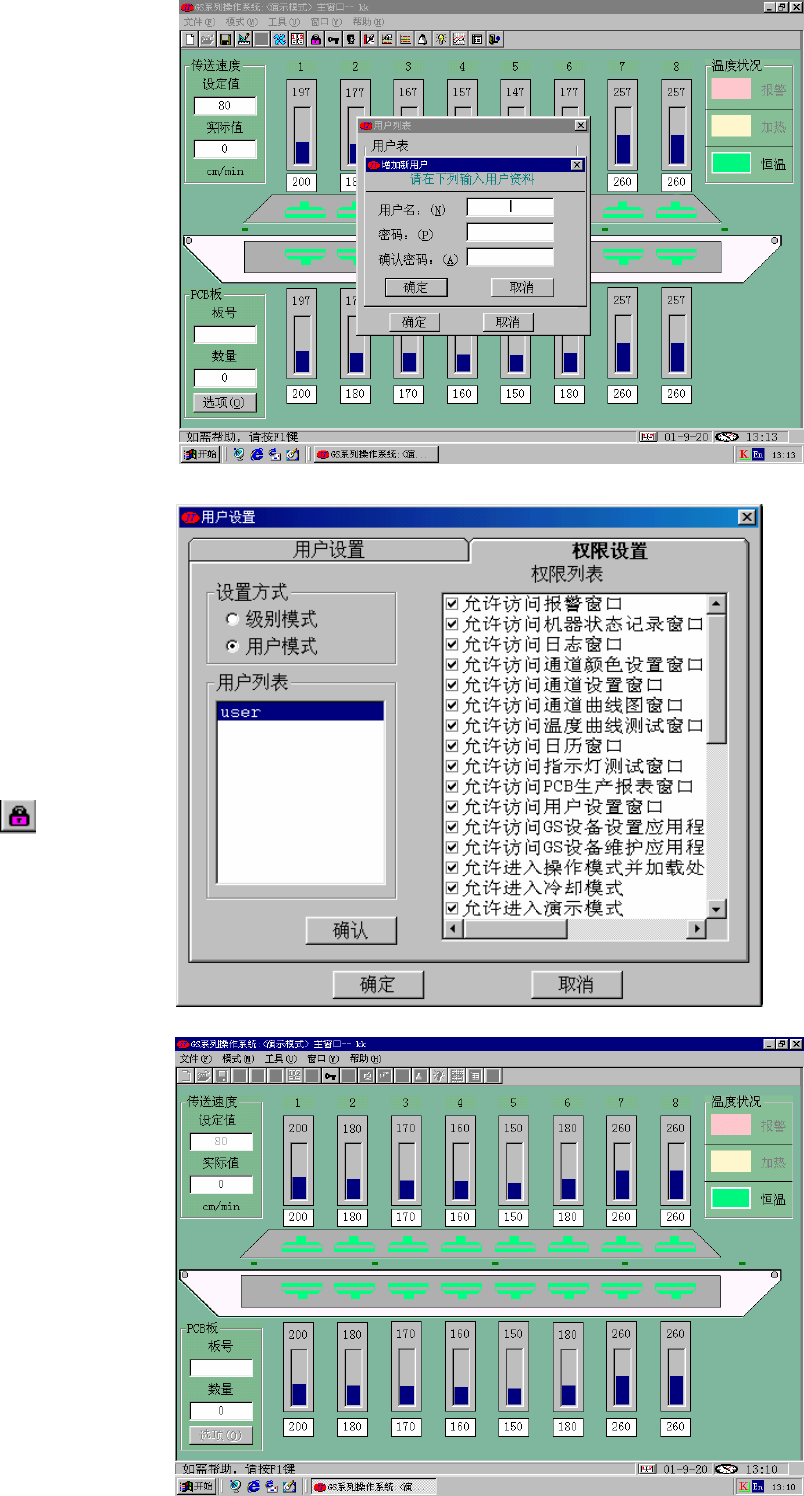

新增用户、删除或更改已存用户
时，会出现右图对话框。
1.选择“新用户”项时，需输入新增
用户名、密码并确认。按“确定”后系
统将自动保存并生效。
注意：请妥善记录用户名及密码，
以免遗忘。
2.选择“删除”或“更改”选项时也
需输入待删除的用户名及对应的密码。
在“权限设置”项中，管理员可以
按两种方式设置用户的权限：
1．级别模式，管理员可对不同的
级别，设置不同的权限，这样这个级别
所有用户都具有这些权限；
2，用户模式，管理员可每个用户进
行单独设置，这样每个用户都可具有不
同的权限，设置更灵活。
7.2.3.13 锁键盘选项：
用于防止非授权人员误操作。锁定
后系统将禁止除“登录系统”选项所有
操作，此时屏幕将会如右图画面。
劲拓电子设备有限公司 第 26 页 共 59 页 GS 系列无铅回流焊机用户手册

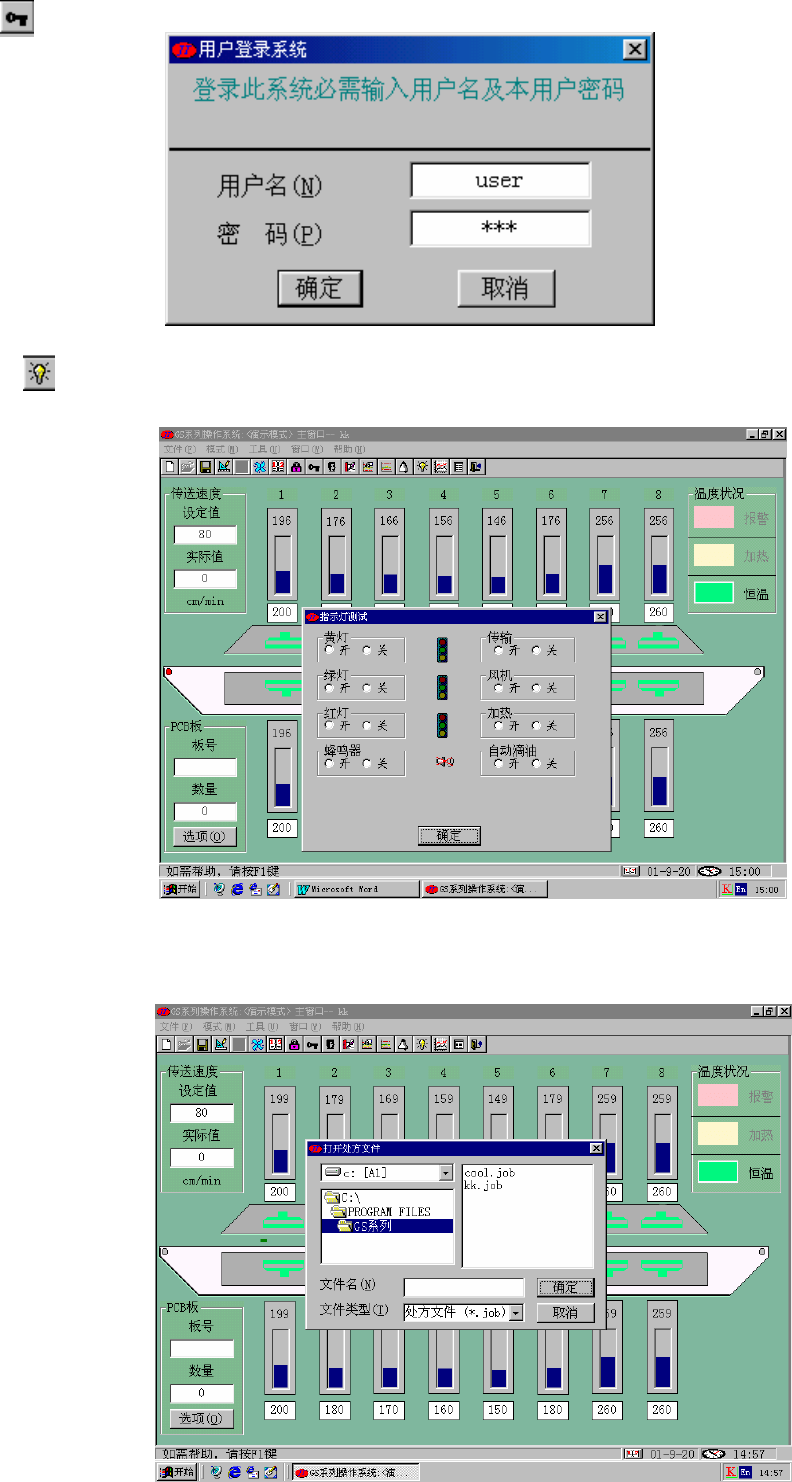

7.2.3.14 登录系统选项：
“锁键盘”操作后如需恢复到正常
操作时，用户可选择此选项，系统将会
弹出如右图的“登录系统”对话框，重
新输入正确的用户名及其相应密码，确
定即可。
7.2.3.15 指示灯测试选项：
用于测试机器各控制选项有效性。
仅在“演示模式”或“编辑模式”
下可运行，在“操作模式”下无效。
7.2.3.16 打印文件
为方便打印，本机在键盘固定板下
方预留了打印端口。
有 4 种可打印文件:
1. 处方文件;
2. 日志文件;
3. 温度曲线图
4. PCB 板生产统计表
7.2.3.16.1 打印处方文件：
当用户单击此选项时，系统将会弹
出如右图的“打开处方文件”对话
框，让用户选择打印的处方文件。
劲拓电子设备有限公司 第 27 页 共 59 页 GS 系列无铅回流焊机用户手册
确定后系统将会出现如右图的打印对
话框界面。
7.2.3.16.2 打印日志文件：
当用户单击此选项时，系统将会弹
出如右图的“打开日志文件”对话框，
让用户选择打印的日志文件，而选择后
系统将会出现如上图的打印对话框界
面。
7.2.3.16.3 打印温度曲线文件：
当用户在“温度曲线测试”窗
口测试完或打开一个温度曲线图
后，单击此选项时，系统将会显
示出打印对话框界面。
7.2.3.16.4 打印 PCB 板统计文件：
在“PCB 板选项”对话框中，当用
户单击此选项时，系统将会显示出打印
对话框界面。
7.2.3.17 窗口
7.2.3.17.1 主画面:
当系统加载系统文件后就进入如右
图系统主画面，可查看各加热区的实际
值及其此时温度状况，传送马达的实际
速度和 PCB 板所统计的数量。
