劲拓电子设备有限公司 第 2 8 页 共 59 页 GS 系列无铅回流焊机用户手册 当选择主画面上“ PCB 板 ” 选项的“ 选项 ”时，系统将弹出如右 图的对话框。当用户单击“ 新增 ” 时，对话框会在其按钮下面显示出编 辑框，让用户输入所要统计的 PCB 板号，这样系统将会为此板号建立一 个字段，请不要输入如 ”-“ 等一些符 号。如要开始计算某种板号的产量， 请在列表中选定此板号，选择按“ 计 数 ”便可。如要删除某板号请在列表…
劲拓电子设备有限公司 第 27 页 共 59 页 GS 系列无铅回流焊机用户手册

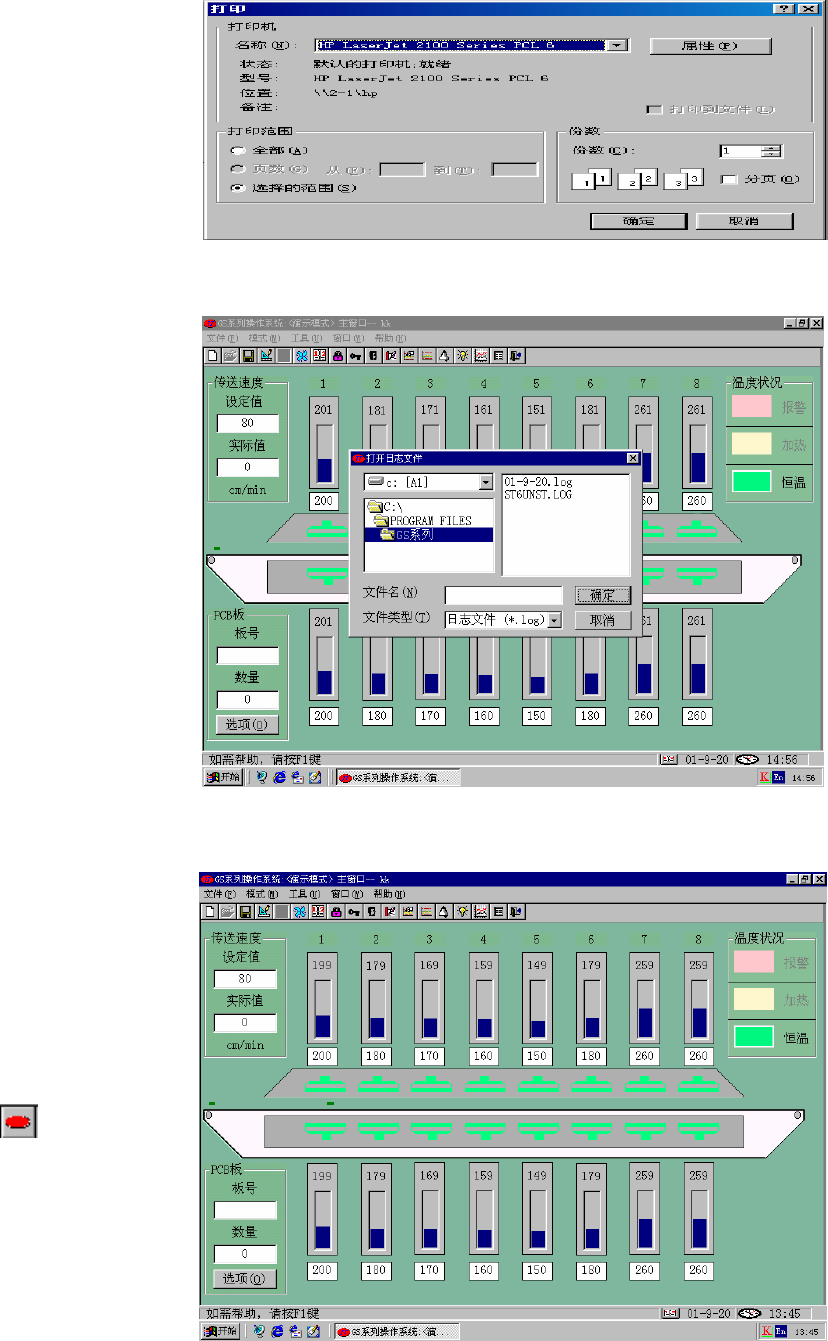

确定后系统将会出现如右图的打印对
话框界面。
7.2.3.16.2 打印日志文件：
当用户单击此选项时，系统将会弹
出如右图的“打开日志文件”对话框，
让用户选择打印的日志文件，而选择后
系统将会出现如上图的打印对话框界
面。
7.2.3.16.3 打印温度曲线文件：
当用户在“温度曲线测试”窗
口测试完或打开一个温度曲线图
后，单击此选项时，系统将会显
示出打印对话框界面。
7.2.3.16.4 打印 PCB 板统计文件：
在“PCB 板选项”对话框中，当用
户单击此选项时，系统将会显示出打印
对话框界面。
7.2.3.17 窗口
7.2.3.17.1 主画面:
当系统加载系统文件后就进入如右
图系统主画面，可查看各加热区的实际
值及其此时温度状况，传送马达的实际
速度和 PCB 板所统计的数量。
劲拓电子设备有限公司 第 28 页 共 59 页 GS 系列无铅回流焊机用户手册
当选择主画面上“PCB 板”
选项的“选项”时，系统将弹出如右
图的对话框。当用户单击“新增”
时，对话框会在其按钮下面显示出编
辑框，让用户输入所要统计的 PCB
板号，这样系统将会为此板号建立一
个字段，请不要输入如”-“等一些符
号。如要开始计算某种板号的产量，
请在列表中选定此板号，选择按“计
数”便可。如要删除某板号请在列表
中选定，再按“删 除”键就可以。
当要打印数据时，直接按“打印报
表”就可。
7.2.3.17.2 通道设置窗口:
在右图的画面中，可更改各加热
区的温度设定值，各加热区的最高温
度值，超温报警设定值，超温预报设
定值，最低温设定值，低温预报设定
值，低温报警设定值，并可设置各报
警功能是否有效，同时还可设置此加
热区的控制方式及恒温控制范围等。
7.2.3.17.3 通道颜色设置窗口:
当用户转换到如右图的窗口中，
可设置各加热区的温度实测值曲线的
颜色、线型，各加热区的现输出功率
百分比曲线图的颜色、线型。
劲拓电子设备有限公司 第 29 页 共 59 页 GS 系列无铅回流焊机用户手册
7.2.3.17.4 通道曲线 图窗口:
在如右图画面可观察各加热区实
际温度曲线图及各加热区功率输出百分
比曲线图。
7.2.3.17.5 报警窗口：
如右图画面，显示当前报警表。
（在发生严重报警时，系统自动进入冷
却状态，在响应并解除报警后选择“操
作”选项才能重新进入操作状态。）
7.2.3.17.6 温度曲线测试窗口：
用户采用外接测温头测试 PCB 板各
点的温度时需打开此窗口。
选择“开始”选项后，系统会自动
将实时测量并记录各点温度值，在窗口
处同步显示曲线图，用户可通过移动时
间点显示此点实测温度值。
打印曲线图时，系统会对数据来分
析供用户参考。
