8 4- 3 贴片循环 时间（每小时 的元件实际贴 片数量） P16/P16S 吸嘴贴片头 元件底面识别摄像机 （ Head 内置 ） 元件侧面识别摄像机 （ Head 内置 ） P8 吸嘴贴片头 VCS （为实体框架固定 ） 元件侧面识别摄像机 （ Head 内置 ） 单位 (CPH) 元件高度设定 贴片循环时间 P16 系列 吸嘴贴片头 + P16 系列 吸嘴贴片头 3mm 49,000 P16 系列 吸嘴贴片头 + P8 吸嘴贴片…
7

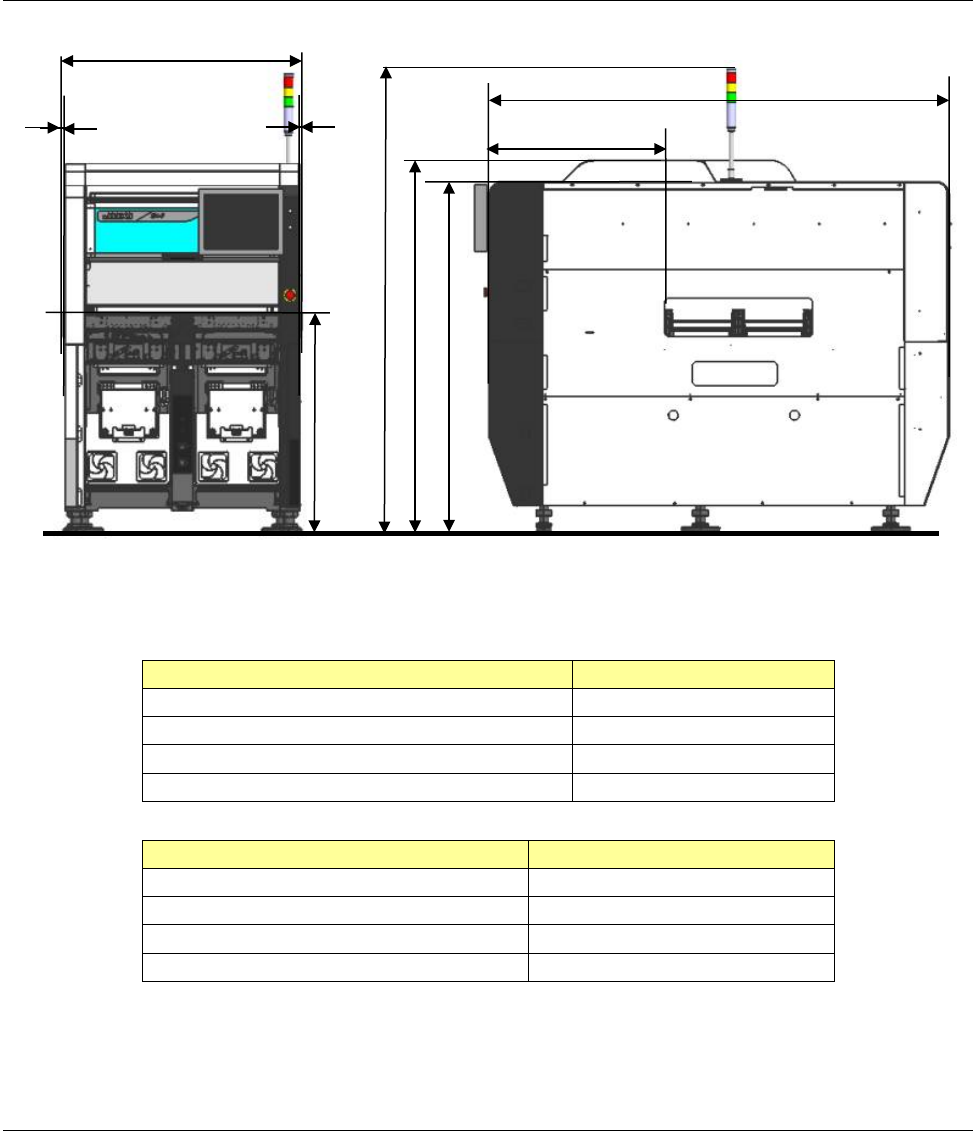

4-2-2 外形尺寸
尺寸 双通道传送规格
A（传送长度） 998mm
C（不含 LCD） 1895mm
H（传送突出量） 8mm
I(从护罩前面到基准侧基板传送通道) 752.5mm(前侧)
尺寸
B（从地面到传送带上面） 900mm
E（从地面到护罩上面①） 1,440mm
F（从地面到护罩上面②） 1,530mm
G（从地面到信号灯上面） 1,920mm
最大突起物除外。 ※1 尺寸的公差为±5mm。
4-2-3 主机重量
RX-7：1,950kg ※台架，选购项类除外
RX-7R（单通道传送・固定台架规格）：1,830kg ＊选购项类除外
RX-7R（双通道传送・固定台架规格）：1,870kg ＊选购项类除外
C
G
F
E
H
H
B
I
A
8
4-3 贴片循环时间（每小时的元件实际贴片数量）
P16/P16S 吸嘴贴片头
元件底面识别摄像机（Head 内置）
元件侧面识别摄像机（Head 内置）
P8 吸嘴贴片头
VCS（为实体框架固定）
元件侧面识别摄像机（Head 内置）
单位(CPH)
元件高度设定
贴片循环时间
P16 系列吸嘴贴片头 + P16 系列吸嘴贴片头 3mm 49,000
P16 系列吸嘴贴片头 + P8 吸嘴贴片头 3mm + 10.5mm 38,000
P8 吸嘴贴片头 + P8 吸嘴贴片头 10.5mm 27,000
*1 把贴片元件 0603 电容器在 200×200mm 基板上依次按 0°、90°、180°、270°角度贴装 400 件时
平均每小时可贴装的点数。 (按 IPC9850 标准)
9

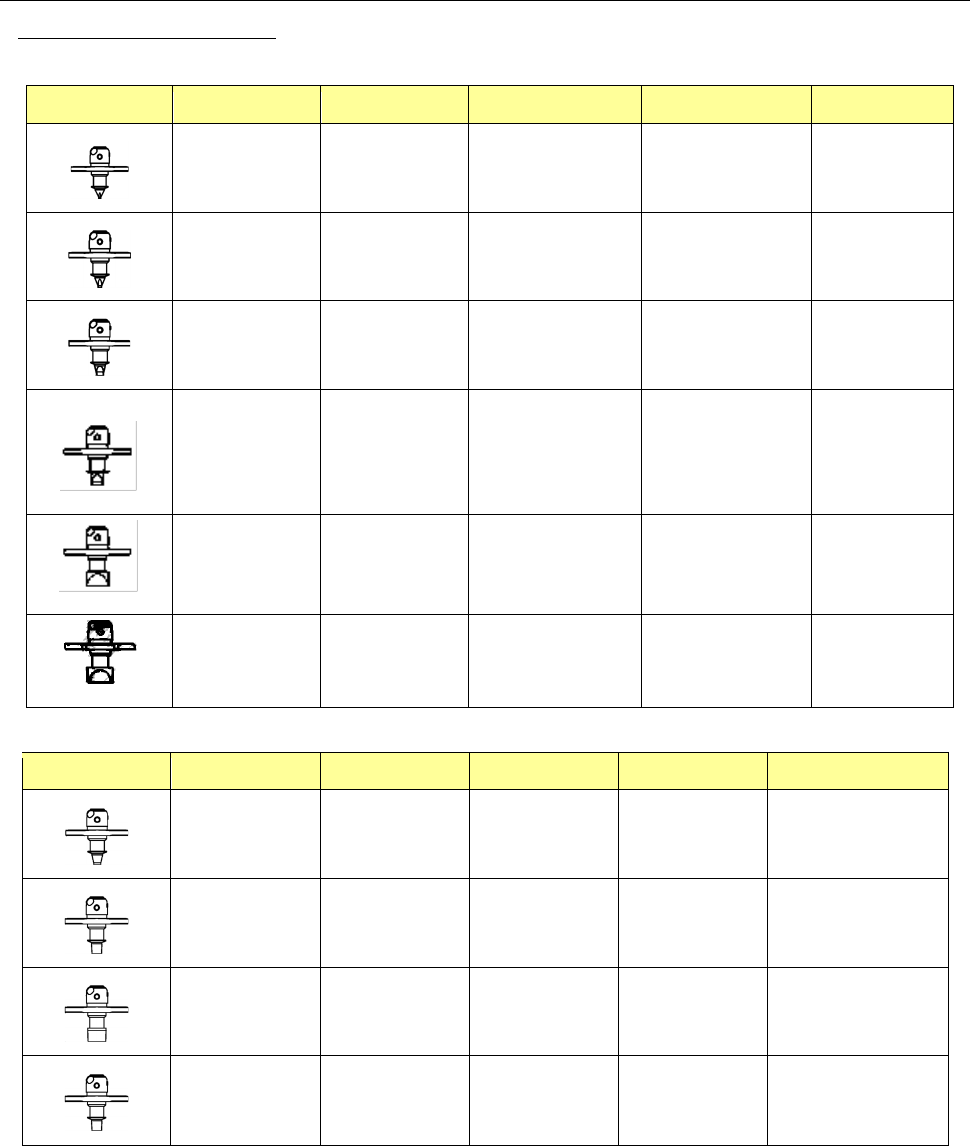

4-4 吸嘴
P16 吸嘴贴片头用吸嘴种类
反射方式方形吸嘴
形状
吸嘴 ID
名称
吸嘴外径
吸嘴内径
对象元件
501 HF0402R(C)
0.4mm×0.3mm
（长方形）
0.08mm
（X 型）
0402
502 HF0603R(C)
0.6mm×0.3mm
（长方形）
0.2mm
（2 孔）
0603
503 HF1005R(C)
1.0mm×0.5mm
（长方形）
0.4mm 1005
512 HF1608R
1.6mm × 0.8mm
（长方形）
0.7mm 1608
521 HF3008R
3.0mm × 0.8mm
（长方形）
1.6mm x0.4mm
（长孔）
LED
(侧视) 等
524 HF3216R
3.2mm × 1.6mm
（长方形）
1.2mm 3216
反射方式圆形吸嘴
形状
吸嘴 ID
名称
吸嘴外径
吸嘴内径
对象元件
506 HF10071(C) 1.0mm 0.6mm 1608～2012
507 HF12081 1.4mm 1.0mm
3216
508 HF25201 2.5mm 2.0mm
□3mm～□5mm
511 HF12081(C) 1.4 mm 1.0 mm 2012-3216
