9 4- 4 吸嘴 P16 吸嘴贴片头用吸嘴种类 反射方式方形吸嘴 形状 吸嘴 ID 名称 吸嘴外径 吸嘴内径 对象元件 501 HF0402R(C) 0.4mm×0.3mm （长方形） 0.08mm （ X 型） 0402 502 HF0603R(C) 0.6mm×0.3mm （长方形） 0.2mm （ 2 孔） 0603 503 HF1005R(C) 1.0mm×0.5mm （长方形） 0.4mm 1005 512 HF1608…
8
4-3 贴片循环时间（每小时的元件实际贴片数量）
P16/P16S 吸嘴贴片头
元件底面识别摄像机（Head 内置）
元件侧面识别摄像机（Head 内置）
P8 吸嘴贴片头
VCS（为实体框架固定）
元件侧面识别摄像机（Head 内置）
单位(CPH)
元件高度设定
贴片循环时间
P16 系列吸嘴贴片头 + P16 系列吸嘴贴片头 3mm 49,000
P16 系列吸嘴贴片头 + P8 吸嘴贴片头 3mm + 10.5mm 38,000
P8 吸嘴贴片头 + P8 吸嘴贴片头 10.5mm 27,000
*1 把贴片元件 0603 电容器在 200×200mm 基板上依次按 0°、90°、180°、270°角度贴装 400 件时
平均每小时可贴装的点数。 (按 IPC9850 标准)
9

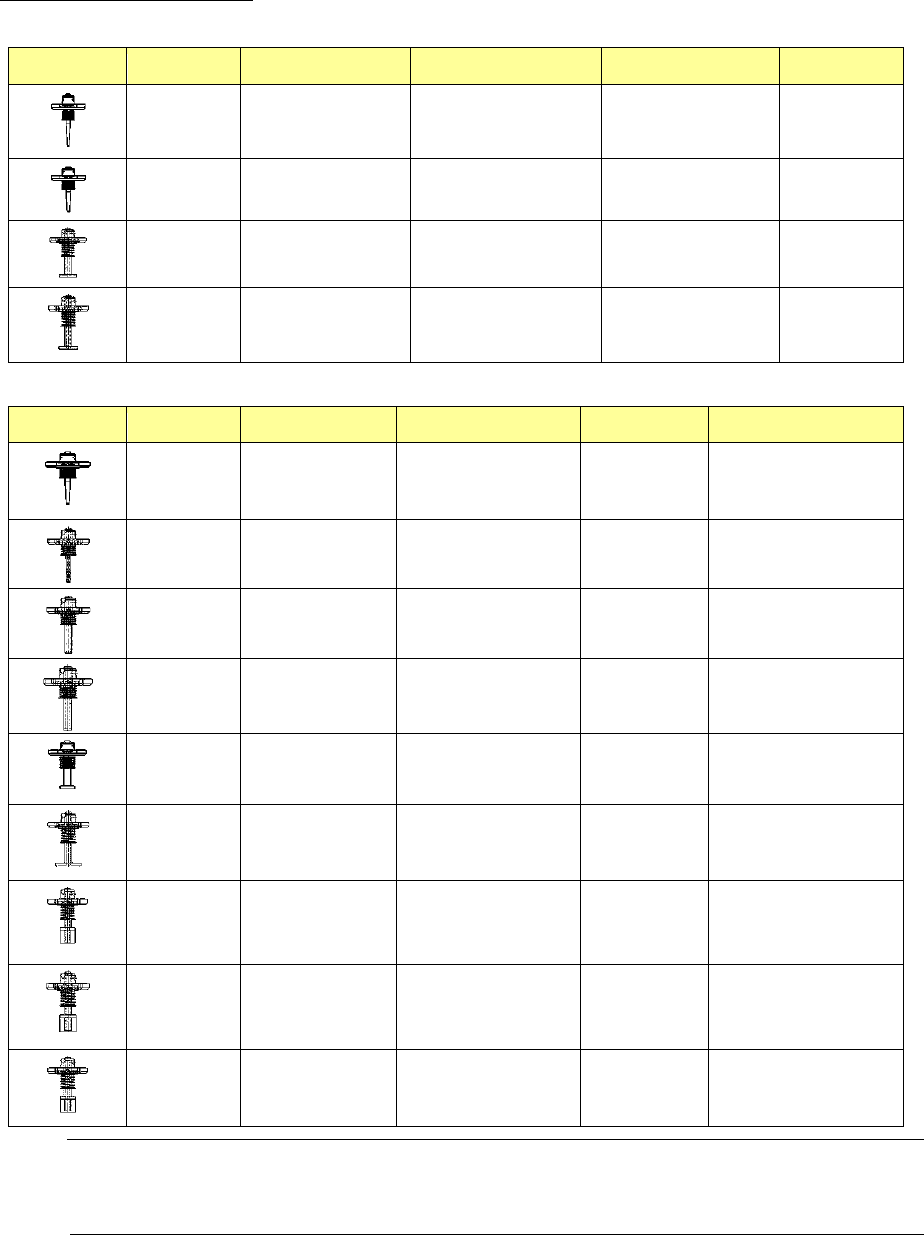

4-4 吸嘴
P16 吸嘴贴片头用吸嘴种类
反射方式方形吸嘴
形状
吸嘴 ID
名称
吸嘴外径
吸嘴内径
对象元件
501 HF0402R(C)
0.4mm×0.3mm
（长方形）
0.08mm
（X 型）
0402
502 HF0603R(C)
0.6mm×0.3mm
（长方形）
0.2mm
（2 孔）
0603
503 HF1005R(C)
1.0mm×0.5mm
（长方形）
0.4mm 1005
512 HF1608R
1.6mm × 0.8mm
（长方形）
0.7mm 1608
521 HF3008R
3.0mm × 0.8mm
（长方形）
1.6mm x0.4mm
（长孔）
LED
(侧视) 等
524 HF3216R
3.2mm × 1.6mm
（长方形）
1.2mm 3216
反射方式圆形吸嘴
形状
吸嘴 ID
名称
吸嘴外径
吸嘴内径
对象元件
506 HF10071(C) 1.0mm 0.6mm 1608～2012
507 HF12081 1.4mm 1.0mm
3216
508 HF25201 2.5mm 2.0mm
□3mm～□5mm
511 HF12081(C) 1.4 mm 1.0 mm 2012-3216
10
P8 吸嘴贴片头用吸嘴种类
反射方式方形吸嘴
形状
吸嘴 ID
名称
吸嘴外径
吸嘴内径
对象元件
601 MF0603R(C)
0.6mm × 0.3mm（长
方形）
0.2mm
（2 孔）
0603
602 MF1005R(C)
1.0mm × 0.5mm（长
方形）
0.4mm 1005
611 MF7530R
7.5mm × 3.0mm（长
方形）
6.9mm × 2.4mm
（长方形）
连接器
617 MF6020R
6.0mm × 3.0mm（长
方形）
5.0mm × 1.4mm
（长方形）
连接器
反射方式圆形吸嘴
形状
吸嘴 ID
名称
吸嘴外径
吸嘴内径
对象元件
603 MF10071(C) 1.0mm 0.7mm 1608
604 MF12081(C) 1.4mm 1.0mm 2012-3216
606 MF25201 2.5mm 2.0mm
铝电解电容器（小）
钽电容器
608 MF40301 4.0mm 3.0mm
SOP（窄幅型）
SOJ､连接器
609 MF60401 6.0mm 4.0mm
SOP（窄幅型）
SOJ､连接器
610 MF09001 10.0mm 9.0mm
QFP､PLCC
619 MF6025G 6.0mm 2.5mm
铝电解电容器（大）
620 MF4025G 4.0mm 2.5mm
铝电解电容器（中）
621 MF0080G 10.0mm 8.0mm
注意
本机可检测吸嘴脱落。请使用 RX-7/RX-7R 专用的吸嘴。
请勿直接用手将吸嘴安装到贴片头上。否则安装上的吸嘴将无法识别。
吸嘴存储数
关于 P16 吸嘴贴片头：
可设置最多 2 个可容纳 20 个吸嘴的备用 ATC。
* RX - 7 R：标准规格中最多 1 个，通过添加选项可以设置最多 2 个。
关于 P8 吸嘴贴片头：
可设置最多 2 个可容纳 12 个吸嘴的备用 ATC。
