35
7
控制系统
7-1 控制
7-1-1 程序保存
本装置的生产程序保存在主机内部的 HDD 里。
另外，也可使用 USB 端口保存在外部记忆装置里。
7-1-2 生产程序容量
每条电路的最多实装点数 ：10,000点
每块基板的最多电路数 ：矩阵电路 500个电路
每块基板的最多实装点数 ：10,000点
最大元件数据数 ：为贴片机可贴片的最大限度品种数
最大吸取数据数 ：同上
最大标记注册数 ：BOC 标记 500 组
7-2 运转模式
生产有以下 3 种运转模式。
通常
在通常模式下进行生产。
试作
在试作模式下进行生产。
通过
不进行贴片元件的动作，仅从上游设备向下游设备传送基板。
36
8
接口
8-1 电气接口
8-1-1 电信号的种类与含义
下面的“电信号连接概念图”， 是 RX-7 与上下游装置连接电信号的概念图。
在下图里，RX-7 与上游装置间的电信号为①②，与下游装置之间的电信号为③④。
a)电信号①称为输入信号要求搬出(或 Board available in)，即 收到上游装置要求搬出印刷基板的信号。
b)电信号②称为输出信号许可搬出(或 Ready out)，即向上游装置发出许可搬出印刷基板的信号。
c)电信号③称为输出信号要求搬出(或 Board available out)，是 向下游装置发出要求搬出印刷基板的信号。
d)电信号④称为输入信号许可搬出(或 Ready in)，是收到下游装置许可搬出印刷基板的信号。
电信号连接概念图
下流側装置
③
①
②
④
マウンター
上流側装置
RX-7
上游装置
下游装置
37

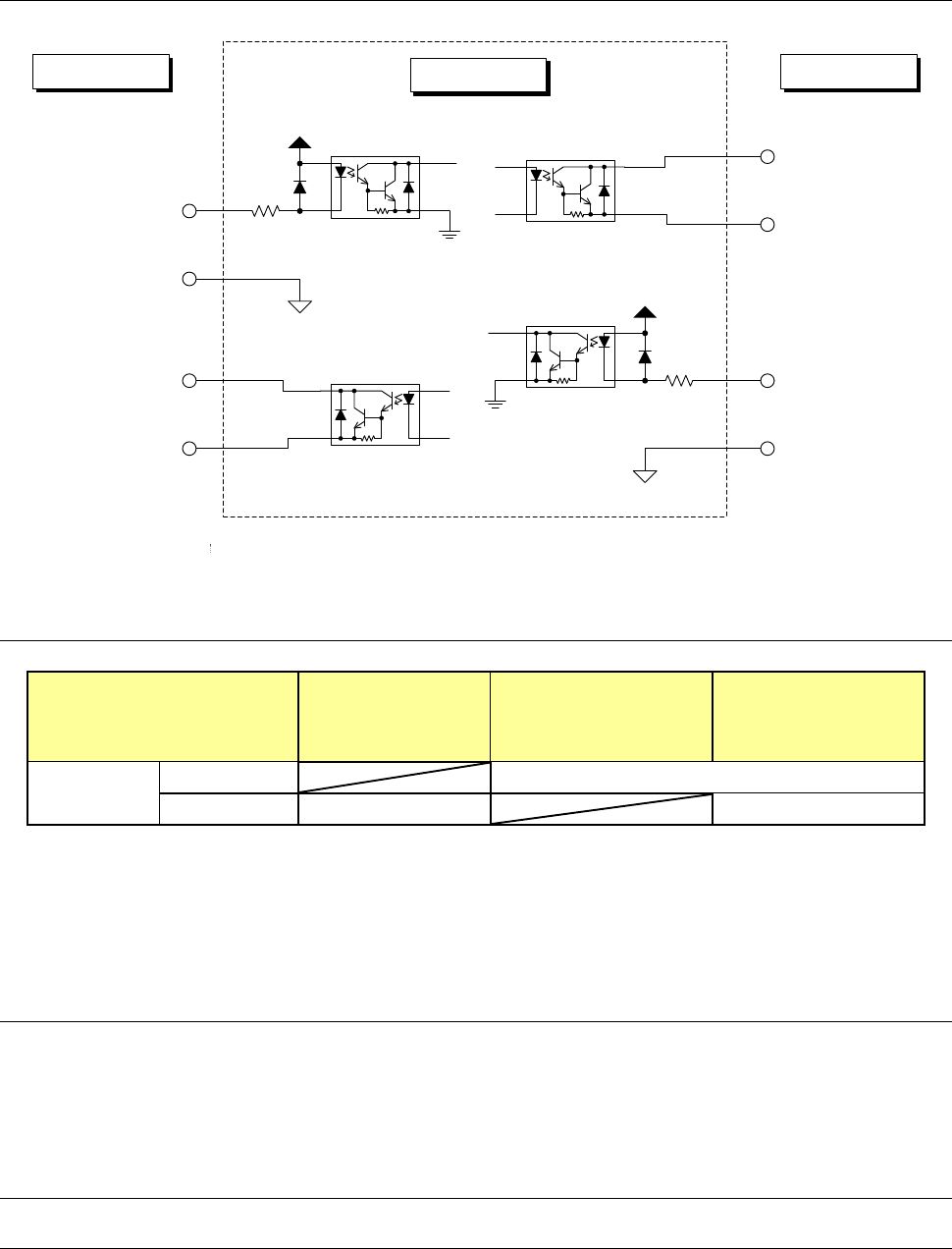

8-2 输入及输出信号接口
24
V
搬出要求入力信号
ピン番号：１（フロント側）
ピン番号：９（リア側）
搬出要求信号
コモン
ピン番号：２（フロント側）
ピン番号：１０（リア側）
下流側装置
搬出許可出力信号
ピン番号：３（フロント側）
ピン番号：１１（リア側）
搬出許可信号コモン
ピン番号：４（フロント側）
ピン番号：１２（リア側）
24
V
搬出許可入力信号
ピン番号：３（フロント側）
ピン番号：１１（リア側）
搬出許可信号
コモン
ピン番号：４（フロント側）
ピン番号：１２（リア側）
搬出要求出力信号
ピン番号：１（フロント側）
ピン番号：９（リア側）
搬出要求信号コモン
ピン番号：２（フロント側）
ピン番号：１０（リア側）
マウンタ
上流側装置
图 信号接口与连接端子
8-2-1 连接电缆规格
请按照各连接的机型，使用以下电缆。
使用电缆表 RX-7/RX-7R /RX-6
（双通道模式）
RX-7/RX-7R /RX-6、
KE-3020VA
(单通道模式/传送)
检查机型、其他
（双通道传送机器）
RX-7/RX-7R
单通道模式 0、1、2
双通道模式 1 2
0：连接电缆 （以往产品 ：E9599705＊A0）
1：连接电缆 1（RX-7 标准附属/RX-7R 选项 ：EZ184657712）
2：连接电缆 2（选购项 ：EZ184660811）
8-3 数据接口
备有连接IS Lite/JaNets的LAN（10/100BASE）接口。
主机可使用USB接口CD-ROM。
（前侧备有2个USB端口）
8-4 工具的连接
8-4-1 管线接口
主机端供气口装备有日東工器制造的管线接口(20PM)。
有工厂方附带的 One Touch Coupler。
・日東工器㈱ 制 High Coupler 型号 20SH
贴片机
下游装置
上游装置
输入信号要求搬出
针号：
1（前侧）
针号：
9（后侧）
公用信号要求搬出
针号：
2（前侧）
针号：
10（后侧）
输出信号许可搬出
针号：
3（前侧）
针号：
11（后侧）
公用信号许可搬出
针号：
4（前侧）
针号：
12（后侧）
输出信号要求搬出
针号：
1（前侧）
针号：
9（后侧）
公用信号要求搬出
针号：
2（前侧）
针号：
10（后侧）
输入信号许可搬出
针号：
3（前侧）
针号：
11（后侧）
公用信号许可搬出
针号：
4（前侧）
针号：
12（后侧）
