21
4-7-3 基板容许弯曲范围
4-7-4 基板表面及背面可贴片范围
如下图所示，从印刷基板两端向内 3 mm 的范围内不可贴装元件。
此外，贴装元件的最大高度为 26 mm。
元件贴片方向
基板传送方向
基板前侧
可贴片范围
3mm
3mm
Max. 26mm
22
12.1mm
4-7-5 基板位置校正功能
基板定位
基板定位基准
标准规格（不间断）： 通过检测基板端面在目标位置停止
基板基准标记识别视野
摄像机视野范围 ：12.1 × 9.1mm
焦点深度 ：±3mm
注：视野的数值为设计值。与实际机器的数值不完全一致。
基板基准标记识别窗口尺寸
可变更，但要确保「识别标记形状及尺寸」和「识别标记的间隙」中记述的识别标记与周围的
间隙。
识别标记的校正方法
基准标记： 在基板上设置 2 处或 3 处标记，用于校正整块基板。检测出 2 处时，可对整块基板的
位置偏移、角度偏移、基板的伸缩进行校正。检测出 3 处时，可进一步对基板的 XY
直角的偏移进行校正。
注：可设置在任意位置上。但有 3 处基准标记时，标记的 3 个点不能排列在一条直线上（推荐将
标记设置在基板的四角位置）
识别标记的基本材质
· 采用未涂层的铜或已涂层的铜（有关涂层请参见「识别标记的涂层」）
· 识别标记表面与相邻的印刷电路配线材质之间，必须有明显的反差
· 识别标记不得被氧化，也不得使用粗劣老化的材质
识别标记的涂层
标记的表面应进行下述涂层加工
· 铜箔（有时因氧化、腐蚀状态而无法识别）
· 焊锡涂层（有时因焊锡形状、表面状态而无法识别）
12.1mm
9.1mm
基板识别视野
识别标记
基板
23
识别标记形状及尺寸
识别标记以 JIS C5010「印刷电路板通则」及 JPCA-PB01-2004「印刷电路板」为准
• 标准标记有「识别标记形状」所示的 12 种。

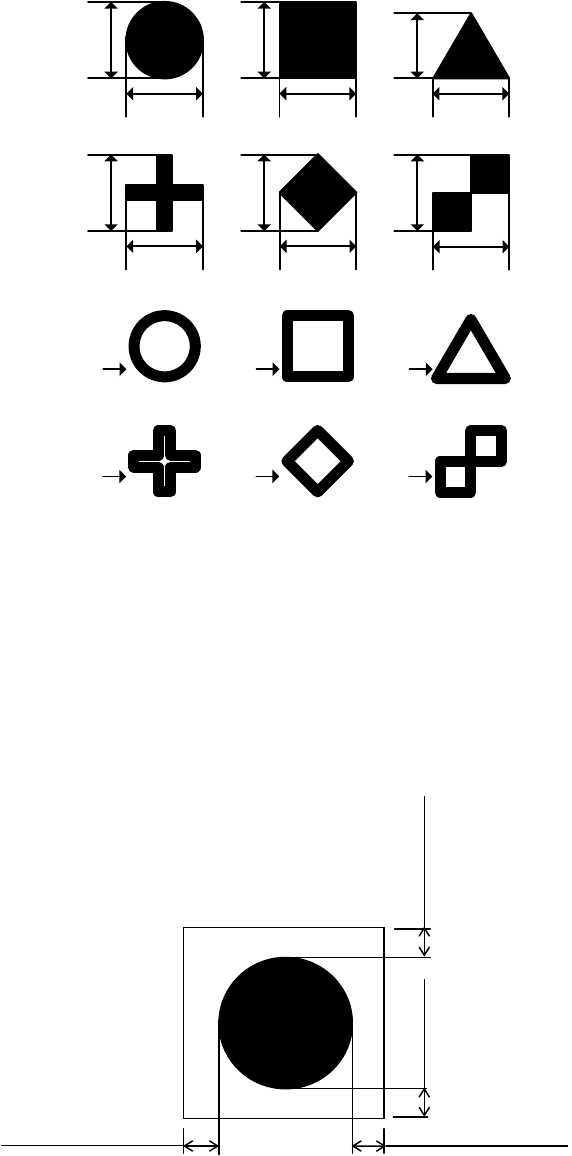

识别标记形状
A
A
A
A
A
A
A
A
A
A
A
A
B
B
B
B
B
B
A：0.4mm 以上及 2.0 ㎜以下
B：宽度 0.2mm 以上
标记的大小有上述限制。
识别标记的间隙
各识别标记周围空间应无导体图案、阻焊剂以及记号等其他标记，
且该空间的尺寸，最好是离识别标记外围 0.5mm 以上的长方形
识别标记的间隙
0.5mm 以上
0.5mm 以上
0.5mm 以上 0.5mm 以上
