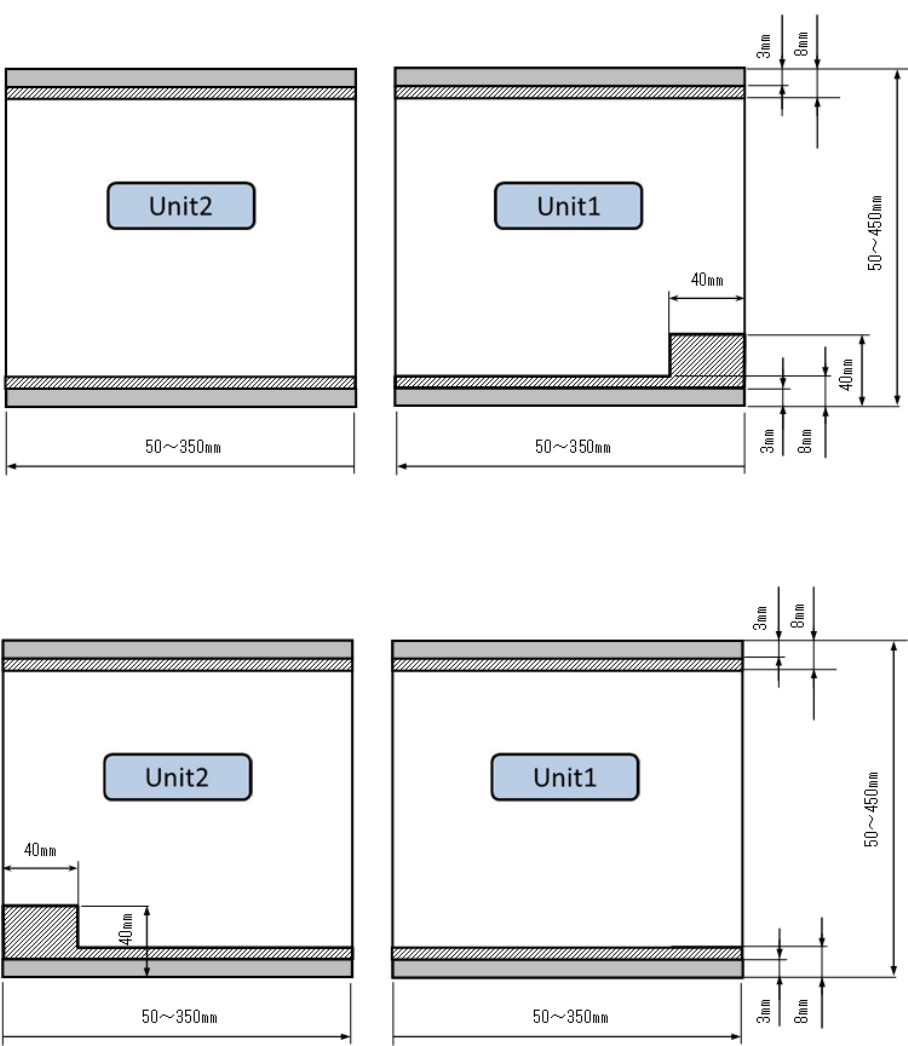

20 双通道传送规格 装置（传送方向 L→ R ） 双通道传送规格 装置（传送方向 R→ L ）
19
使用
RX-7R

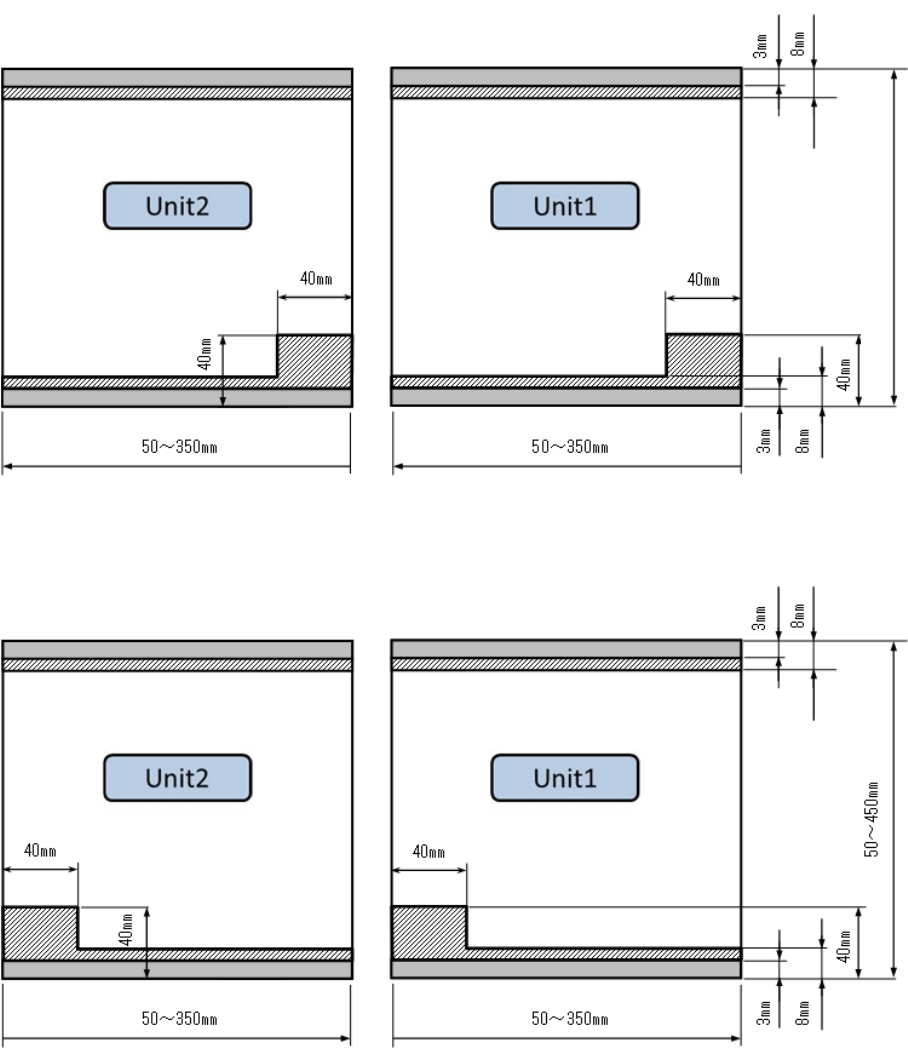

停止器时不能安装支撑销的范围
单通道传送规格装置（传送方向 L→R）
单通道传送规格装置（传送方向 R→L）
单通道规格 ：50～450ｍｍ
20
双通道传送规格装置（传送方向 L→R）
双通道传送规格装置（传送方向 R→L）
21

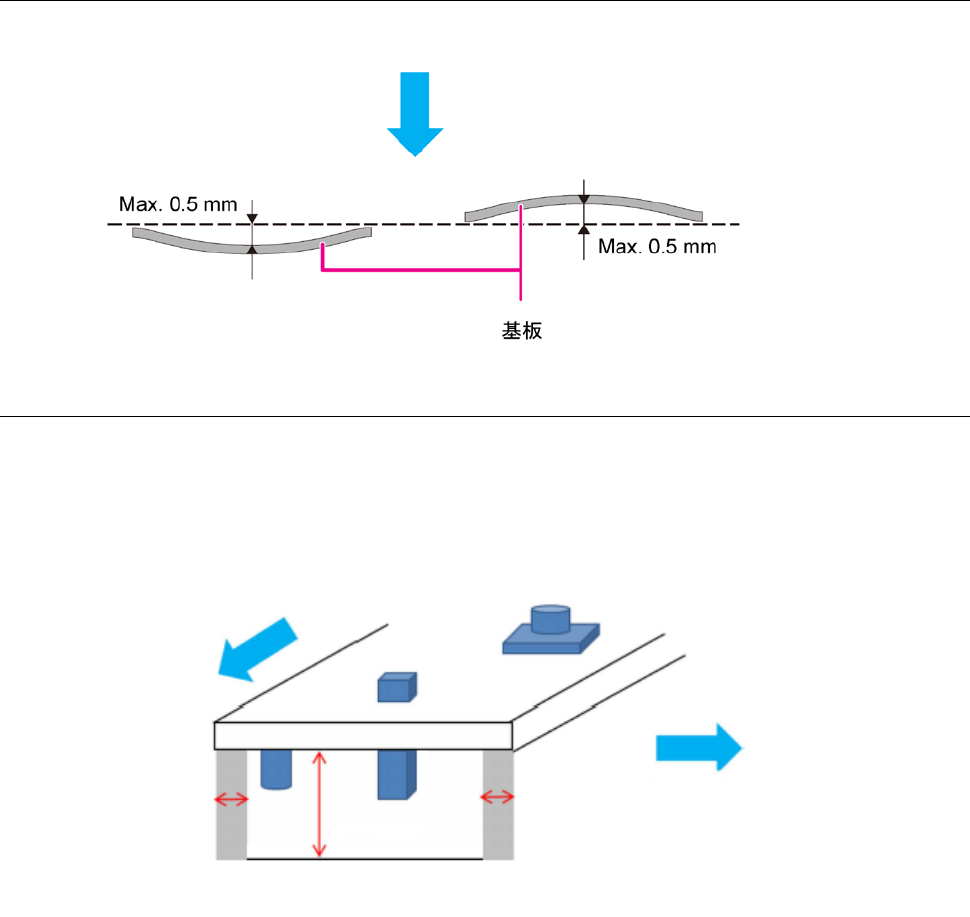

4-7-3 基板容许弯曲范围
4-7-4 基板表面及背面可贴片范围
如下图所示，从印刷基板两端向内 3 mm 的范围内不可贴装元件。
此外，贴装元件的最大高度为 26 mm。
元件贴片方向
基板传送方向
基板前侧
可贴片范围
3mm
3mm
Max. 26mm
