10 打开机器左后侧 总电源开关，听到“嘀”声后 UPS 电 源自动开启，这时所有的 控制开关灯全 部正 常点亮。检查 UPS 液晶 面板上显示的输入 输出电压显示 是否在正常范围以 内。 用万用表确认机器 后方的静电接线座 电压正常，否 则需要检查电源接 地是否正常。 打开工控机，等待 WINDOWS 操作系统正常 启动。默认登 录用户 MPSAOI ，输入密码登 录 ; 电脑正常启动进入 操作界面，打开在 线测试程序…
9
操作台面的紧急开关：在紧急情况下，要求紧急停止
时，请按下【紧急停止】开关关闭电源，停止运作。
按下紧急停止按钮后机器状态：所有马达负载及所有
电源供给被切断。
操作开关：左侧的绿色的开关与右侧的绿色开关为上
板测试开关。红色开关为退板停止开关。黄色开关为
暂停测试开关。
左侧绿色开关与右侧绿色按钮开关为上板开关：
注：通过程序控制，可以调整左右上板开关的配合方式，限
制操作人员必须双手操作设备，以达到安全操作的目的。
在线式设备操作开关：右侧的 Auto 开关为自动运行、
Reset 开关为清除警报，复位机器、Clear 为清板开关、
ByPass 开关为 PCB 直接通过，简称过板。
1.5.2
开机说明：
确认外部供电交流电源 190~220V， 接入功率不小于 1000VA。如图所示
10
打开机器左后侧总电源开关，听到“嘀”声后 UPS 电源自动开启，这时所有的控制开关灯全部正
常点亮。检查 UPS 液晶面板上显示的输入输出电压显示是否在正常范围以内。
用万用表确认机器后方的静电接线座电压正常，否则需要检查电源接地是否正常。
打开工控机，等待 WINDOWS 操作系统正常启动。默认登录用户 MPSAOI，输入密码登录;
电脑正常启动进入操作界面，打开在线测试程序：
程序启动并执行复位，在机器复位过程中不得将手或其他物体放入操作平台内，以免发生意外。
(操作平台上，左右侧罩下方各有一条安全光幕，当有异物进入机台时，安全光幕被异物切断，机
器会立即停止运动)
1.5.3
关机说明：
将设备回归原点，关闭在线检测软件。
确认已经关闭所有的应用程序，并确认是否做好数据保存工作。
关闭 WINDOWS 操作系统，并等待操作系统完全正常关闭。
按住工控机旁边的 UPS 电源开关并保持 3 秒钟，听到“嘀”声后电源自动关闭。
关闭机器左后侧总电源开关。整机电源关闭。
注意：如果需要整机移动，必须关闭总电源开关，并切断外部电源供给
.
1.5.4 PCBA
板的放取方法
PCBA 加载方法
准备 PCB 板夹持：松开 PCB 夹持机构中活动夹边的两个固定螺钉。调整活动夹边的宽度位置，以比
PCB 宽度约宽 0.5 mm 左右为准，调整夹持压脚的位置，以防压着元件或挡住 MARK 位置。
离线型
AOI
夹持机构说明见下图
:
PCB 板回到加载位置后，待夹持钉正常弹起，双手执 PCB 板的两端板边，先将 PCB 板的前
端提起，再将整个板从夹具上取下来。
夹持活动夹边
活动边固定螺钉
安全光幕
夹持压脚
压脚固定螺钉
活动边固定螺钉
安全光幕
11
注意：在检测之前一定要确认 PCB 板是否固定 OK,检查标准是固定好后轻推 PCB 板时不会轻易移动。
1.5.5
在线式设备说明：
一、机台气压的接入：
1、 JT-AOI 设备使用的标准气压为 0.4pa.设备气压外接管道标准直径为 8MM，气压主要提供给夹持部
件使用，从各个部位的气缸底部的指示灯可得知气压状况，如指示灯显示为红色，则气压正常，反之，则
气压不足或无气压。

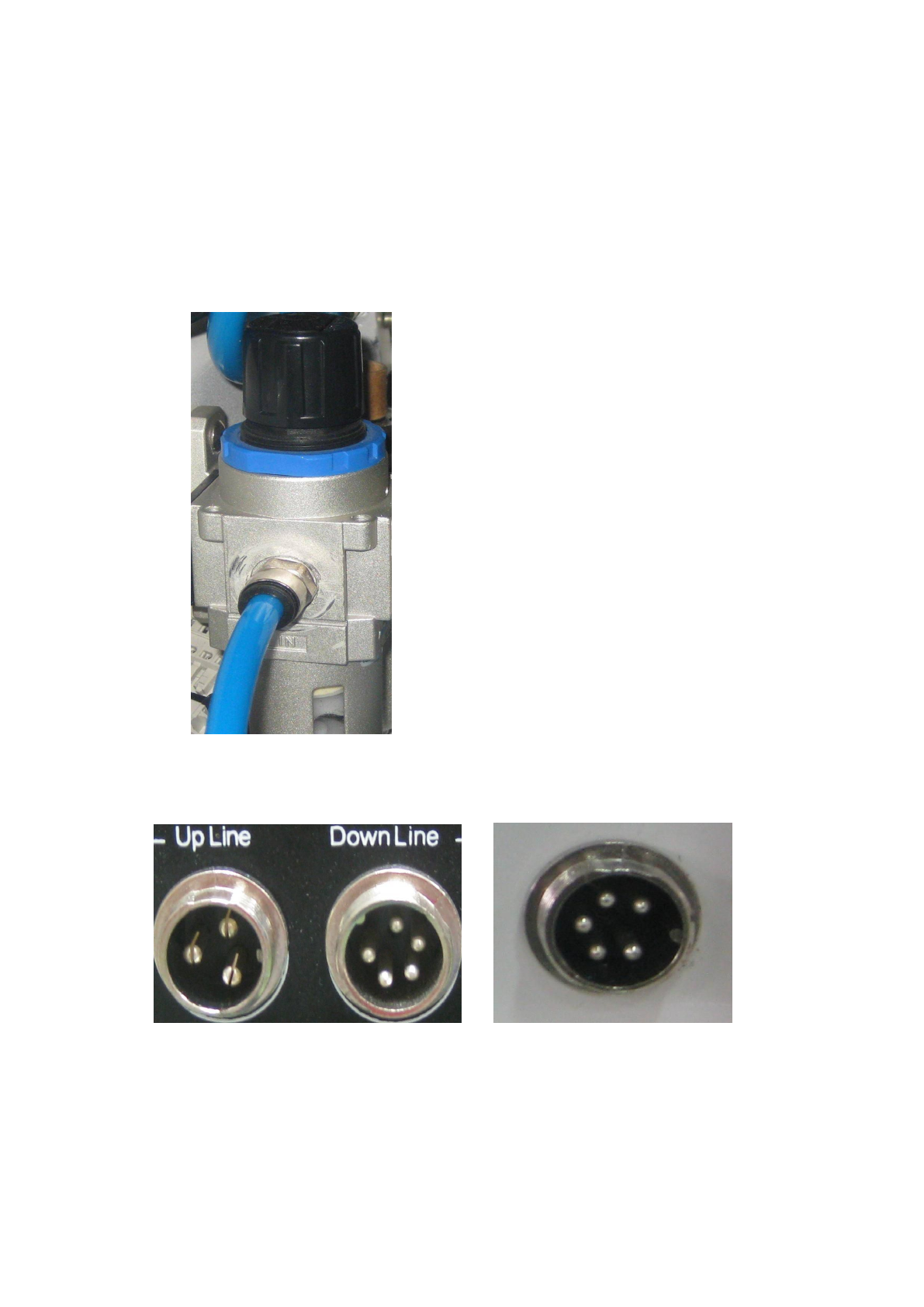

2、气压的接入和调节：左边的圆孔是气管的接入口，上面的黑色是调节气压大小的旋钮，如下图：
二、机台与外置接驳台的连接(以劲拓生产的接驳台为例)：
• 机台与外置轨道按进出板方向，而处于“要板信号”与“出板信号”的关系。
• 上位机的要板信号在劲拓 AOI 设备的左边接线端 1、2（红线和黑线）.
• 下位机的要板信号在劲拓 AOI 设备的右边接线端 3、4 (黄线和绿线)
注意：设备的左边一般提供 24V 电压，红色线（1 接口）为正极，黑色线（2 接口）为负极，当设备发
出要板信号时，红线和黑线会直接接通。
三、PCBA 板的进板方法：
