65 二十、将地址 栏里的完整路径 ( 如上 图 ) 选中并复 制，再对网络驱动 器映射，如下 图： 二十一、选中 “映射网络驱动器 ”后会出现下图 对话框： 二十二、此时 ，只需将复制的完 整路径粘贴到 上图中的“文件夹 ”栏里，单击 “完成”即可完成 网络驱 动器的映射。 如下图：
64

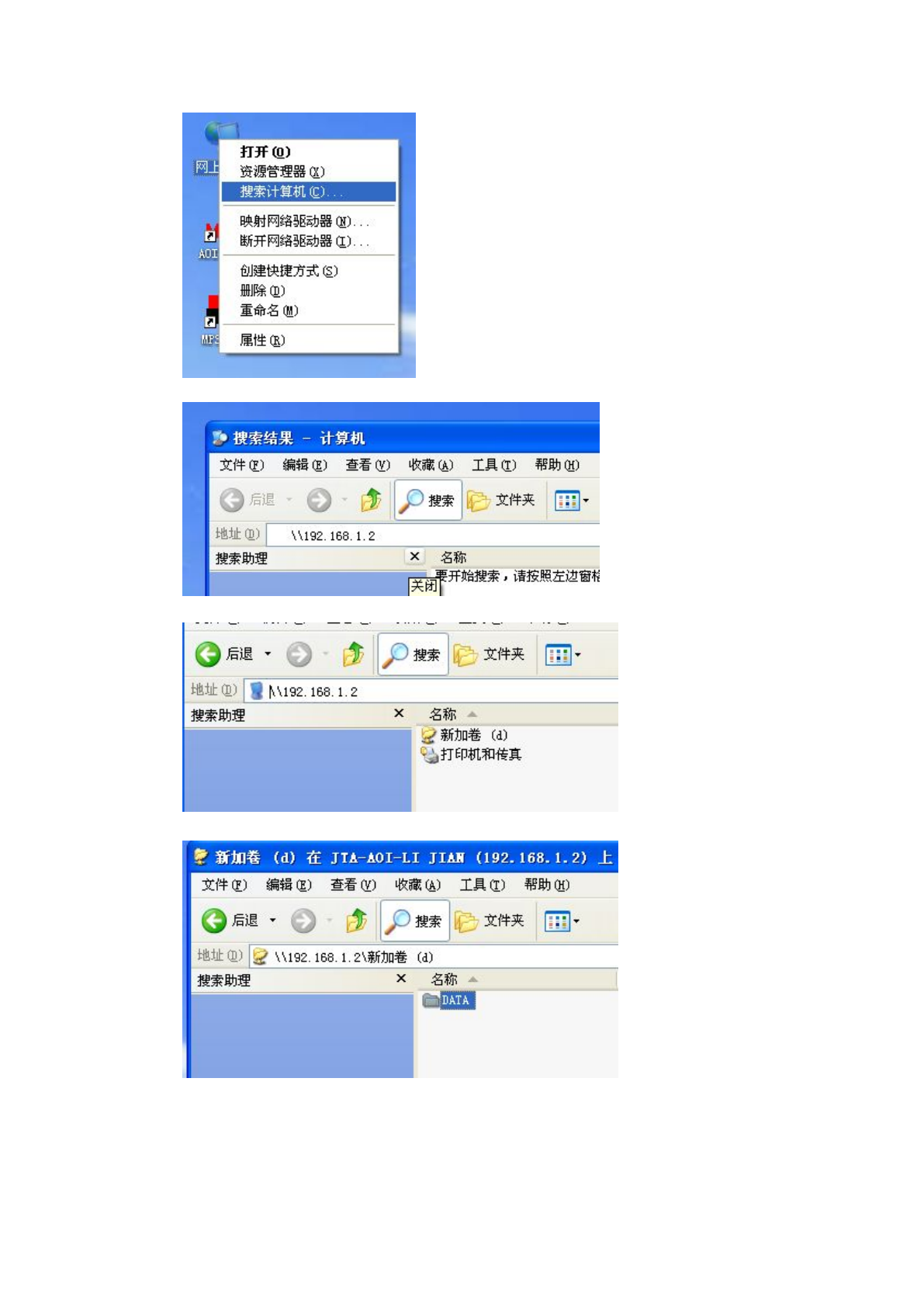

十六、在地址栏里输入需要映射电脑的 IP 地址，如下图：
十七、输入 IP 地址后点击右边“转到”按钮会出现以下窗口：
十八、转到映射的 IP 地址后，出现上图时双击“新加卷（d）,会出现下图：
十九、双击“DATA”文件，然后再 IP 地址栏里可以看到完整且是映射的路径，如下图：
65

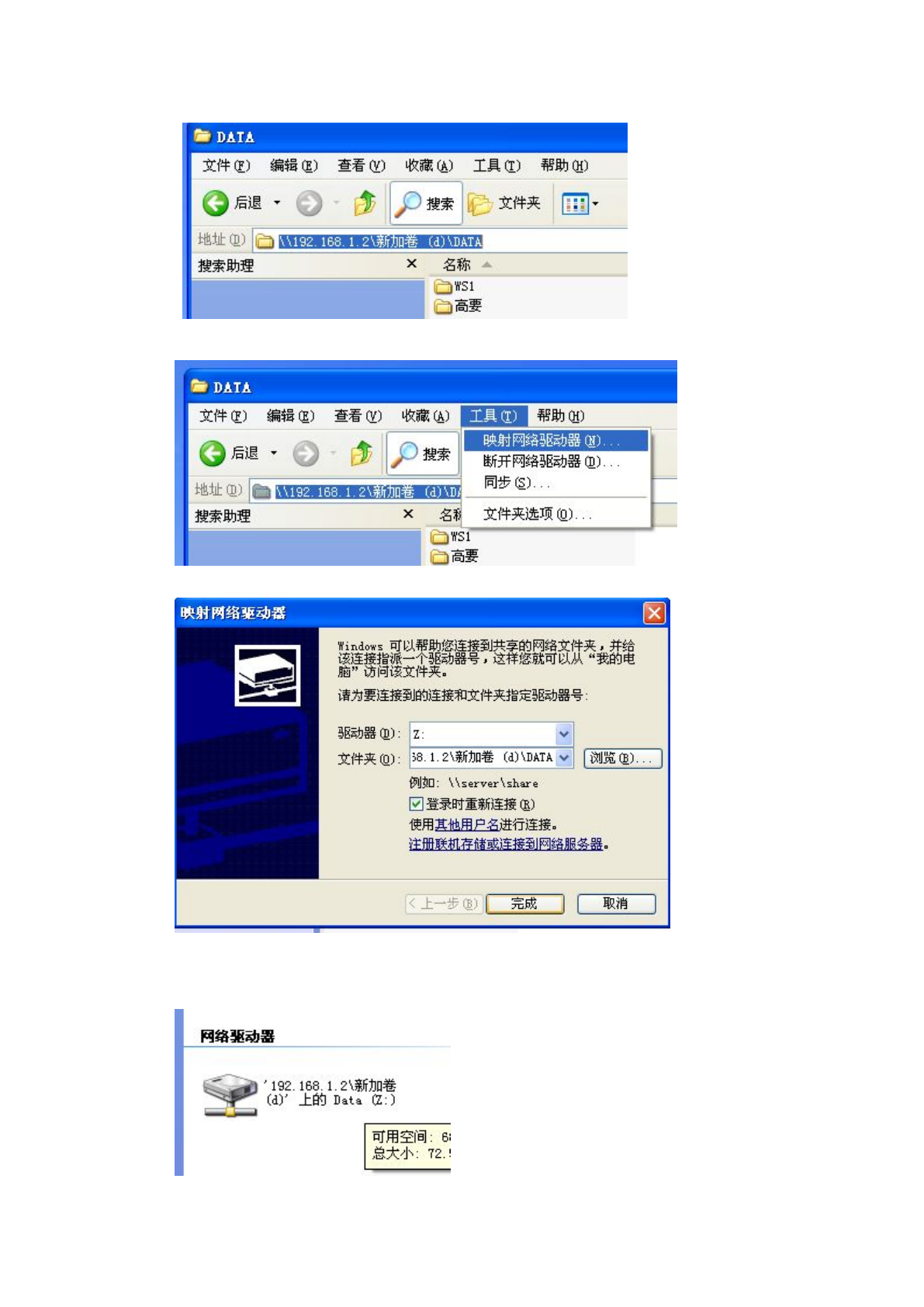

二十、将地址栏里的完整路径(如上图)选中并复制，再对网络驱动器映射，如下图：
二十一、选中“映射网络驱动器”后会出现下图对话框：
二十二、此时，只需将复制的完整路径粘贴到上图中的“文件夹”栏里，单击“完成”即可完成网络驱
动器的映射。如下图：
66

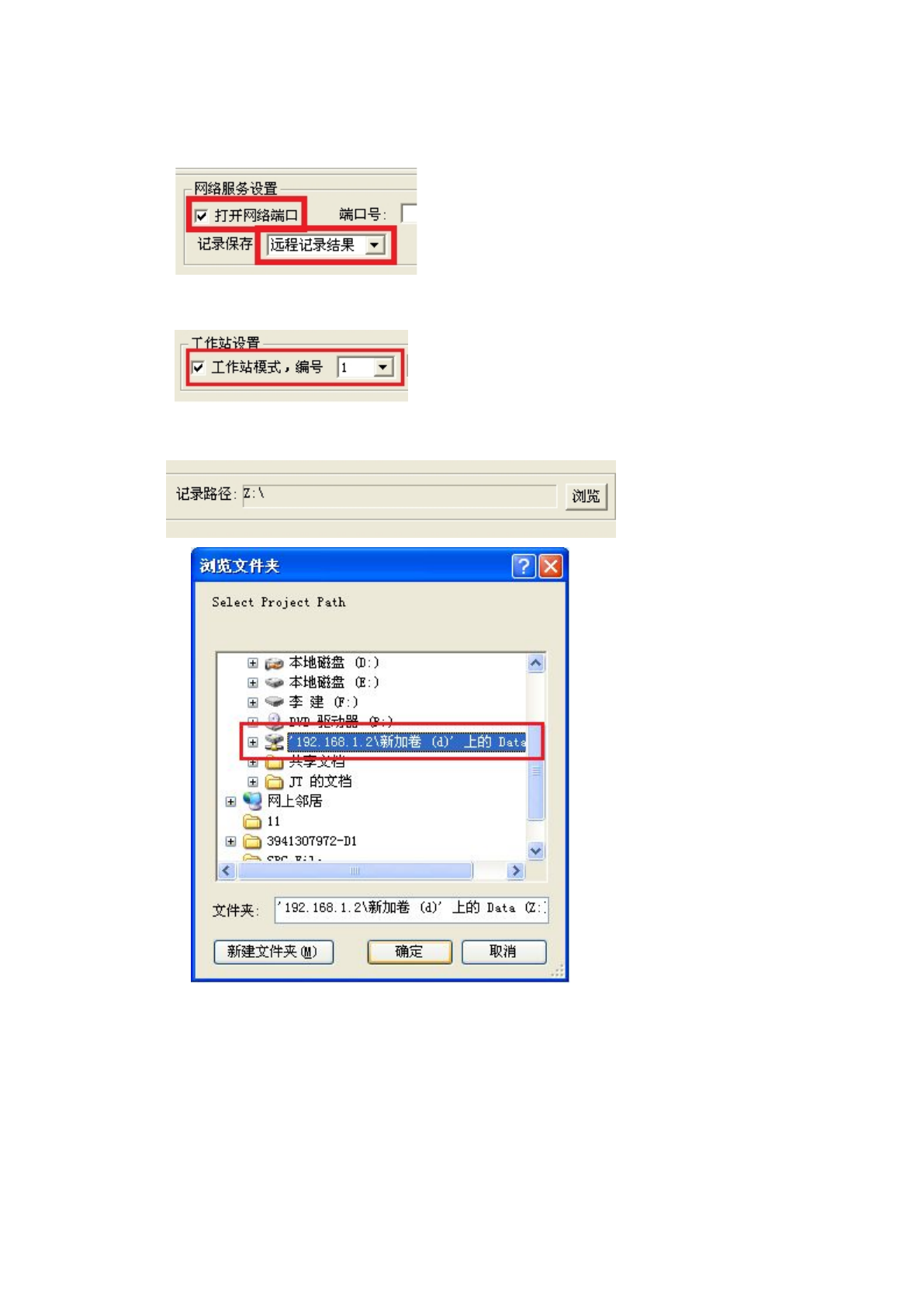

二十三、MPSAOI 软件配置文件中的设置，选中“打开网络端口”和“远程记录结果”,如下图：
二十四、将“工作站模式”打钩选中，见图：
二十五、在下图中点击“浏览按钮，会出现对话框，见图：
二十六、出现上图后，单击鼠标左键选中映射的驱动器在点击“确定”。
二十七、AOILogview 中配置文件中的设置，如下图所示：
