深圳市劲拓自动化设备股份有限公司 （培训资料）
- 79-

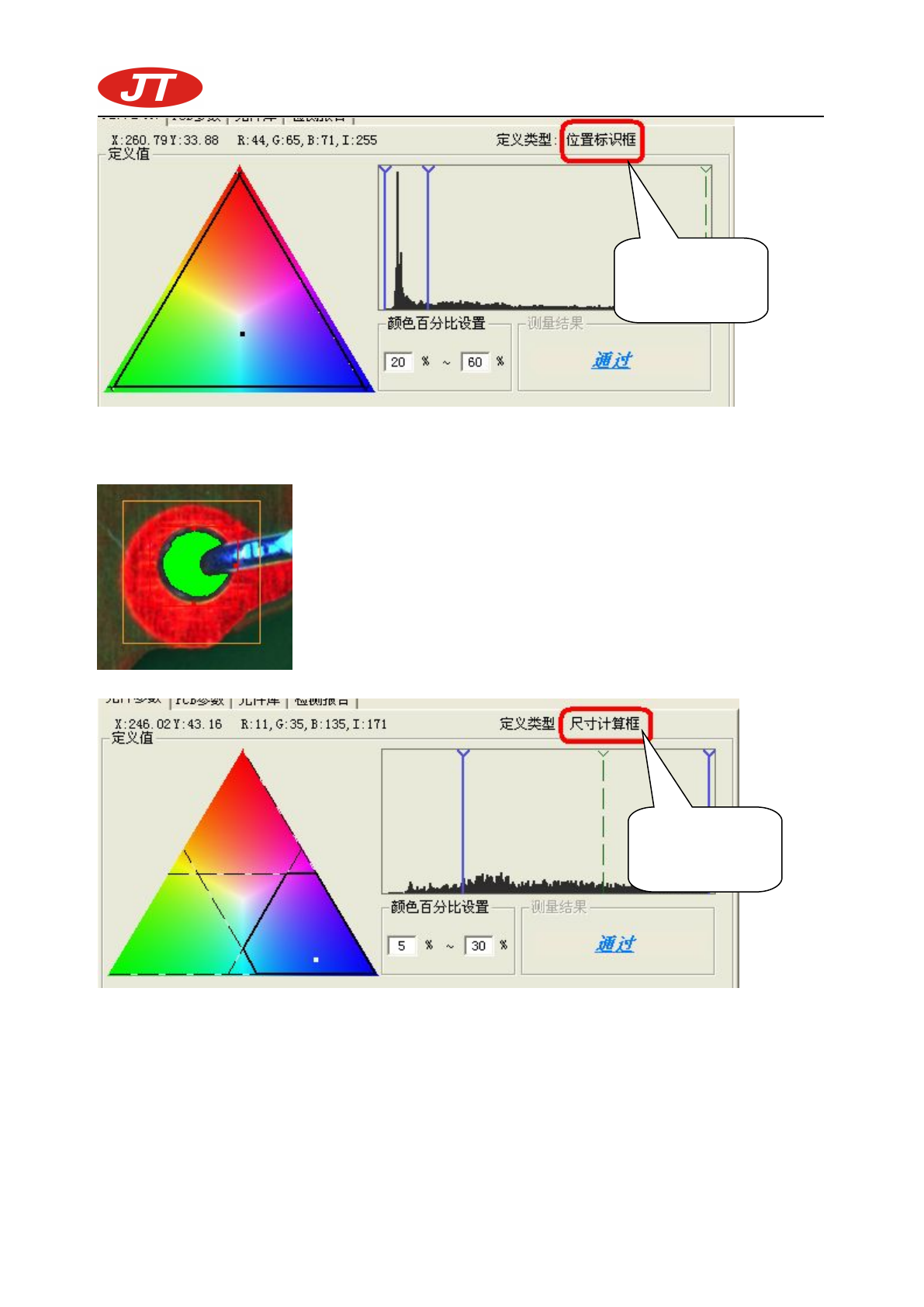

图 5
调整位置标识框的颜色属性如图 5 所示，通常选择黑色，红色也可以，保证可以找到插孔的位置。
参考图 6 所示的检测结果。
图 6
图 7
调整尺寸计算框的颜色属性如图 7 所示，应该要覆盖掉插件脚的颜色。可以准确和连贯地找到整只
脚.如图 8 所示的检测结果。
尺寸计算框属性
示意图
位置标识框属性
示意图
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 80-

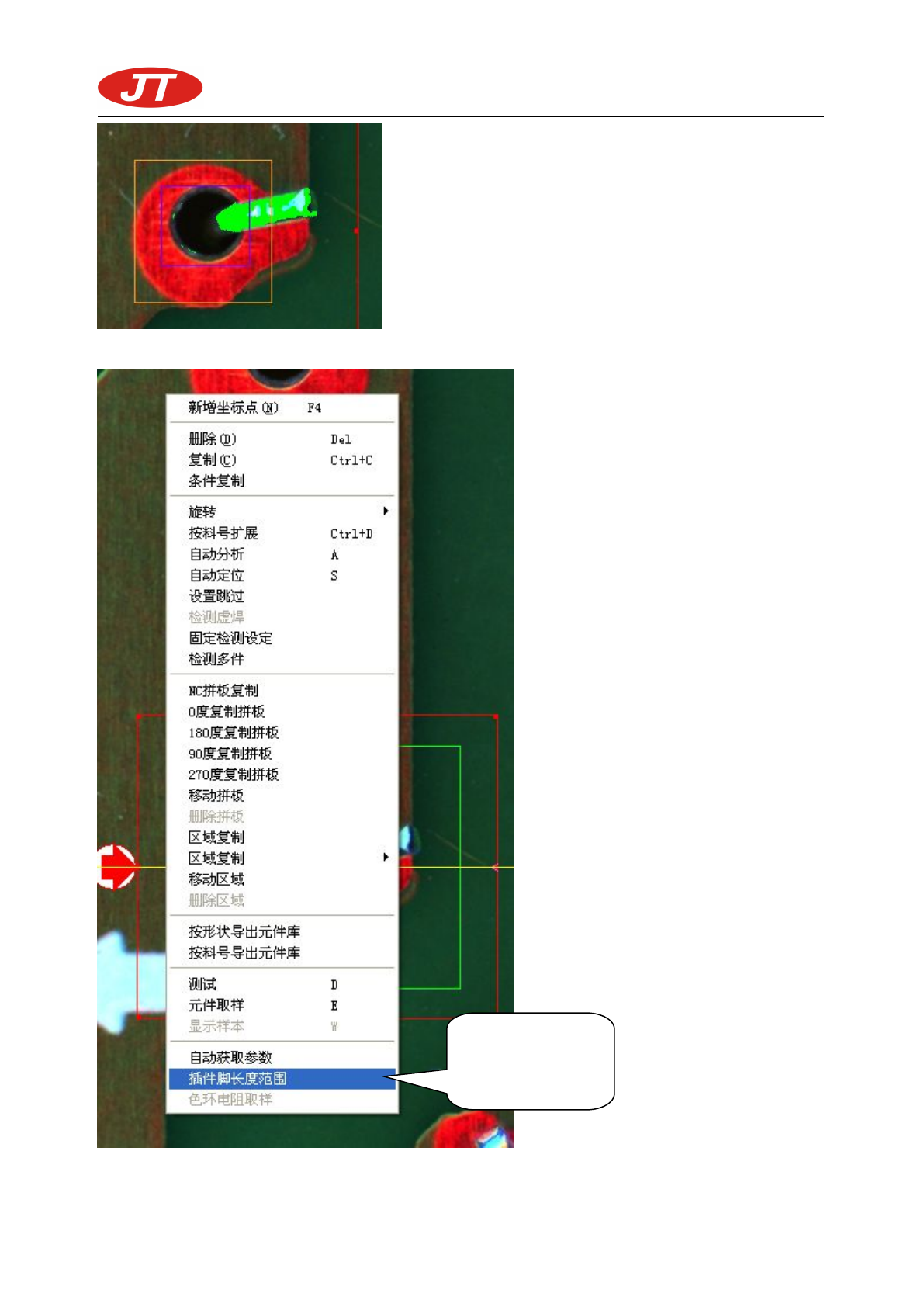

图 8
图 9
从右键快捷菜单中选择”插件脚长度范围”，设置插脚合格的最大和最小长度。如图 10 所示。
右键快捷菜单中选
择”插件脚长度范
围”进行设置
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 81-

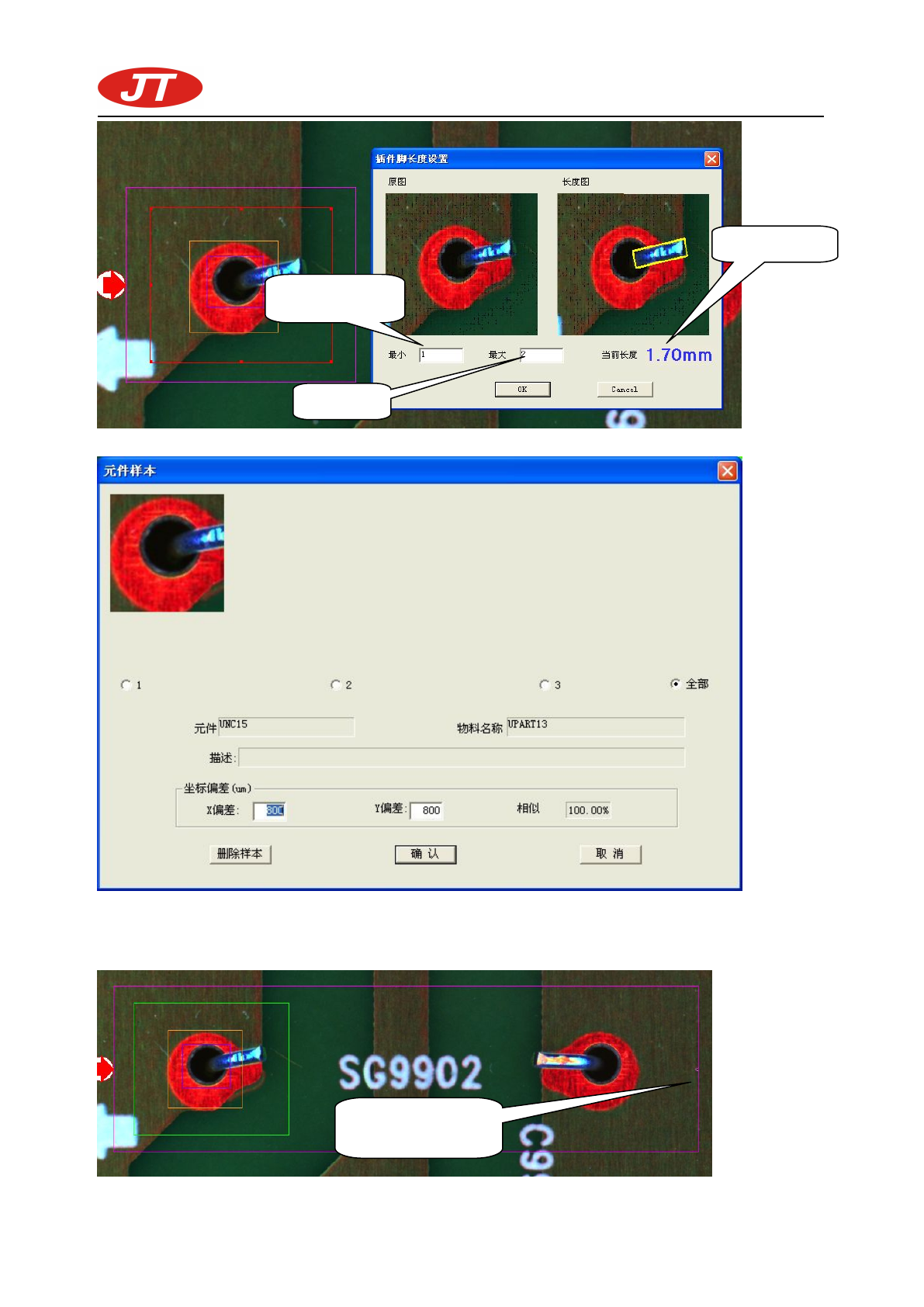

图 10
图 11
设置完长度范围就可以对整个元件进行测试。该元件通过样本定位，因此需要进行取样，方法与其
他元件一样。如图 11 所示取样结果。
图 12
最小长度
最大长度
当前的长度
调整元件定义框大
小覆盖两个引脚
