深圳市劲拓自动化设备股份有限公司 （培训资料）
- 97-

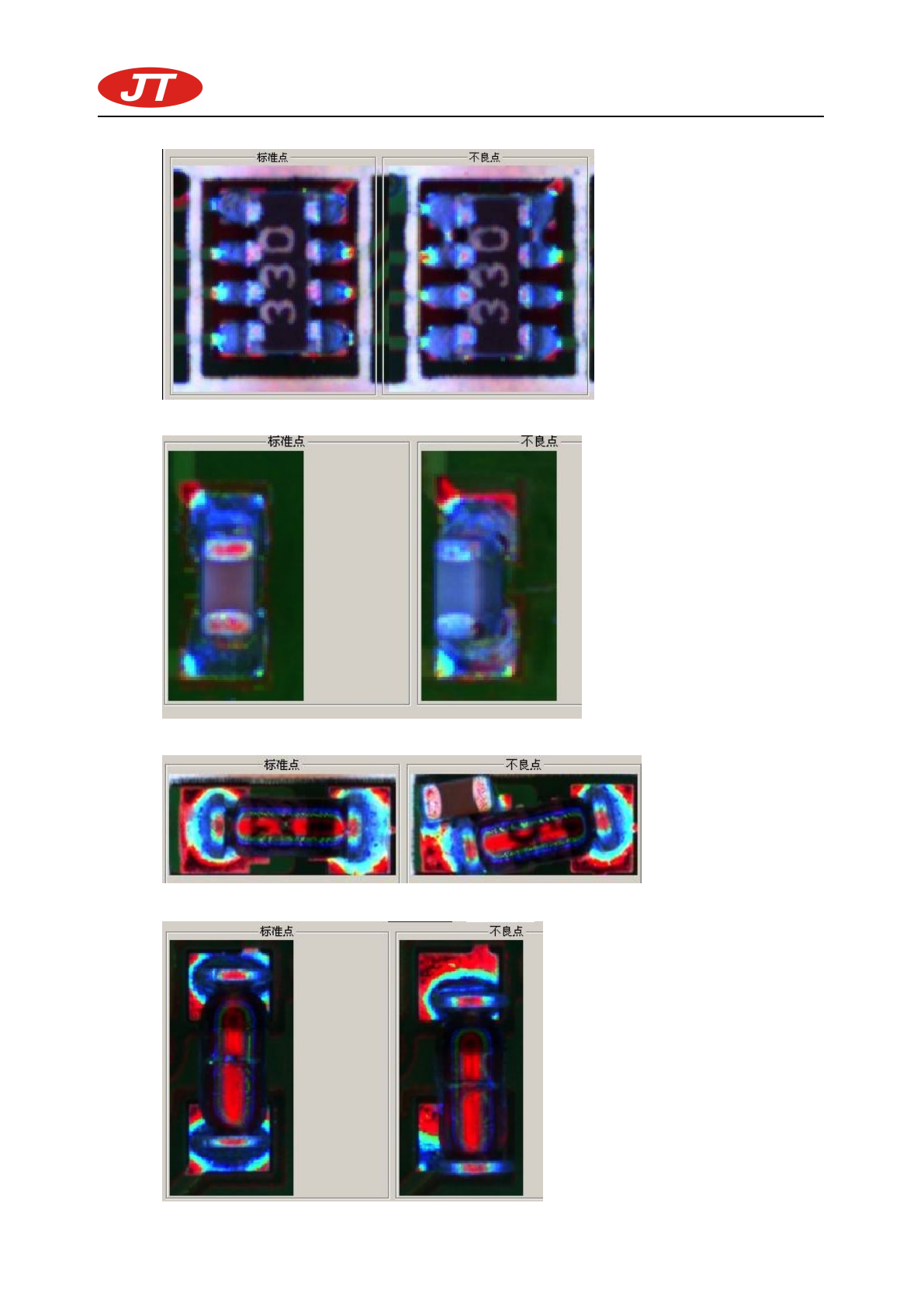

9.短路连锡：Bridge
10.侧立：Roll
11.多件：Multiple Parts
12.偏移：Shift
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 98-
13.立碑：Tombstone
14.元件破损：Damaged
16、DIP 缺件：DIP Missing
17、DIP 短路：DIP Bridge
18、DIP 针孔：DIP Pinhole
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 99-
2、需要在程式中特殊设定的检测项目
：
多锡、
AI
元件弯脚、
PCB
异物、锡尖、
AI
元件气孔、
IC
翘
脚、锡珠（珠体直径达到
0.2MM
以上）、金手指上沾锡（污染面积达到
0.2MM
以上）、
PCB
划伤等。
部分图片示例：
1.IC 虚焊：
2.锡尖：
3.多锡：
3、不能检测的项目：
隐藏焊点、BGA 空焊、元件内部损坏、PCB 内部线路不良、高亮板材
的短路检测等。此类不良应由其他品质管理手段进行控制.
部分图片示例：
1.BGA 焊接：
