2、散热风扇的过滤棉清洗后，应等待其水分晾干后再重新安装到设备上。
3、保养工作时，应切断设备总电源后再进行，以免发生危险。
四、季度与年度保养：
负责人员：原厂服务工程师。
使用工具：酒精、刷子、无尘布、专用油脂、油枪、光源校验工具、万用表、各类配件、坐标精
度校正板、视觉系统校正板、螺丝刀等。
保养内容：在保证日保养与周保养工作的前提下，对设备电路进行全面检查，更换损耗部件，校
正视觉系统，校正运动系统精度、重新坚固各部位螺丝等。
注意事项：
1、进行设备电路检查时，应注意电路安全，以免发生触电、短路等危险。
2、配件更换时，应做好详细的更换记录。
3、校正视觉系统时应由专门的硬件工程师进行操作，其他人不得私自拆卸。
注：保养工作完成时，应及时填写好《
AOI
设备保养记录报表》。
附：软件常用快捷键备注：
W 查看模板 E 模板取样
A 自动分析 S 自动定位
D 检测 F NC 属性
V 弹出丝印编辑框 T 显示元件 NC 名称
Ctrl+C
复制
F5
自动检查
Ctrl+R
旋转定义框
Ctrl+S
保存
Ctrl+D 定义复制 Ctrl+鼠标右键 自动获取颜色
Ctrl+V 粘贴 Ctrl+X 删除
：
47
第七章: 附录
附录 1：元件数据库的建立与使用
说明：劲拓公司 AOI 元件数据库分两种类型：一种是以元件规格来命名的，文件后缀名为
“SHP”的形状类别数据库，如：0603C 0.8.shp。
另一种是以元件物料编号来命名的，文件后缀名为“DEF”的定义文件数据库，如
00101324.def。
以下将两种数据库的建立与使用方法说明如下：
一、
SHP
类数据库建立：
第一步、用 AOIEDIT 打开测试正常的 AOI 程序。

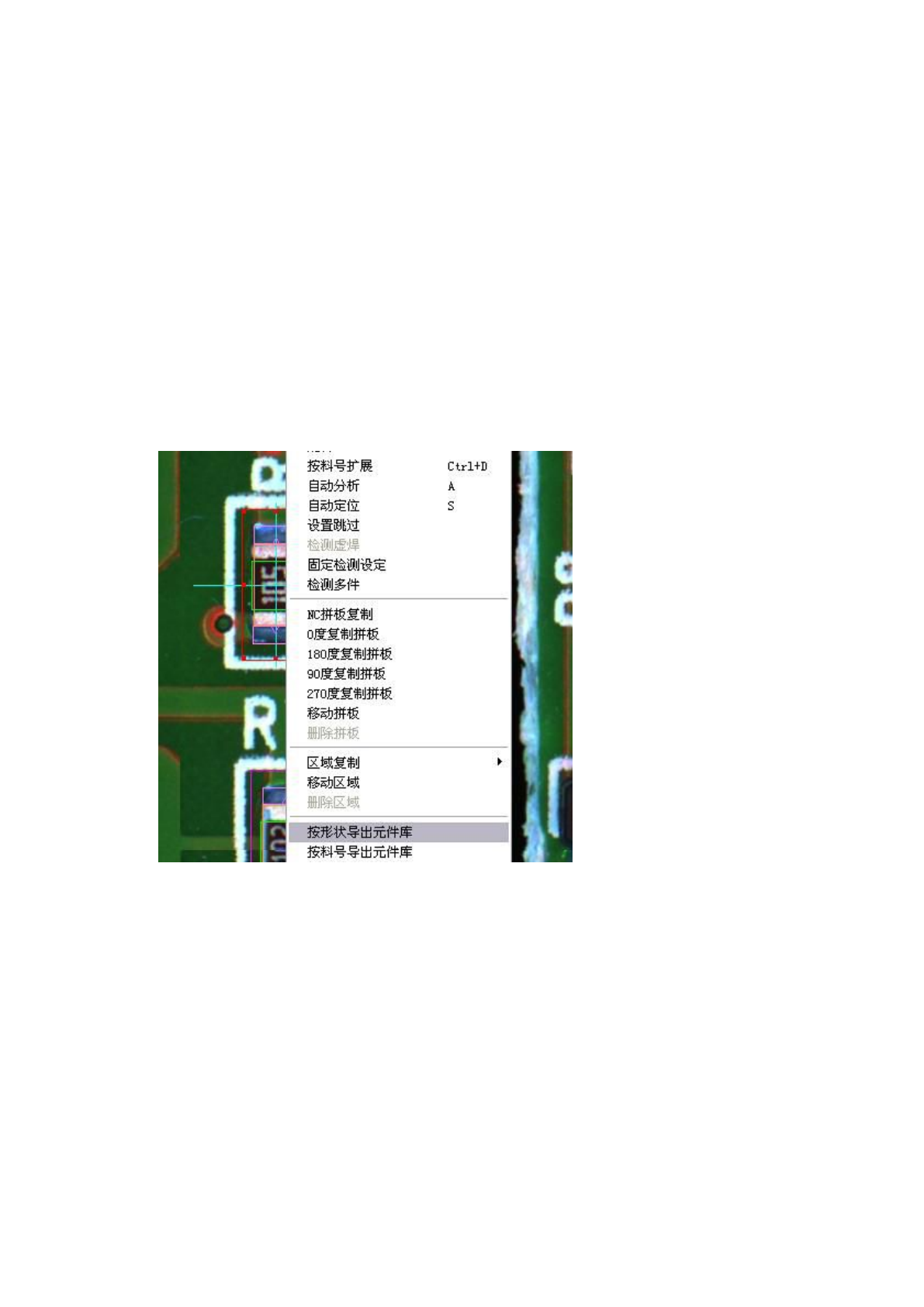

第二步、激活要建立的数据库的元件定义并点鼠标右键选择”按形状导出元件库”功能，如下图：
然后输入需保存的数据名称，如：R0603 等，系统会在元件数据库文件夹内，新建一个以该名称命名的、
后缀为 SHP 的文件。如下图：
48
保存完成的元件数据会按照定义框的类型相应的出现在离线编辑窗口的右边的“元件库”选项中显示，如
下图：
二、
SHP
类元件数据库的使用方法：
第一步、用鼠标左键双击元件坐标位置后点击元件库.
第二步、用鼠标单击所需要的元件库类型，这时候，鼠标会变成十字形状，并且该元件数据库的图像会出
现在下方，如下图：
