2-26 2 6.2 视野的详细设置 以下，介绍更改视野的坐标、编辑多个视野的步骤。 n 要点 为缩短检查时间，建议尽可能少设置视野。 6.2.1 更改视野坐标 在视野边端如有元件，此元件不会被检查。因此必须移动视野，即更改视野的坐标。 1 打开「数据编辑」-「视野编辑」画面。 2 按 [ 显示对象 ] 按钮。 如各视野内已登录检查对象，会显示在下侧视野图像上。 视野编辑画面 视野示意图 Step 5 Step 7 视野列表 Step …
2-25
2
3
将视野 1 移至想要检查的位置。
视野 1 已经预先被自动创建，显示为黄色。
在视野示意图上拖动鼠标，或选择移动间距 (mm) 后用滚动条或滚动按钮，将视野 1 移至想要检查的位置。
移动时，最好可以使视野从基板的一端按顺序被设置。
n
要点
视野的显示颜色，按「黄→红→绿→蓝→粉红→紫→浅蓝」的顺序反复显示。选中的视野整个范围被显示色涂抹。
4
按 [ 添加视野 ] 按钮，添加视野。
所添加的视野，以红色重叠显示在当前所选视野的右下方。
添加视野
视野列表
Step 7
Step 8
Step 4
添加的视野
Step 9
Step 3、5
26226-P9-00
5
将添加的视野移至想要检查的位置。
在视野示意图上拖动鼠标，或用滚动条或滚动按钮，将添加的视野移至想要检查的位置。
n
要点
为防止漏检，建议使添加的视野与相邻视野稍有重叠。
6
反复 Step4 〜 Step5 的操作，添加全部视野。
添加视野并登录坐标，直至基板上想要检查的位置全部被视野所覆盖。较大的元件，如无法全部被框入
1 个视野范围内时，可以创建多个视野。
7
按[创建]按钮。
使创建的视野坐标保存在检查数据中。
8
按良品基板图像栏的 [ 保存 ] 按钮。
显示是否保存的确认对话框后，按 [ 是 ] 按钮。所有视野的良品基板图像被拍摄并作为视野图像 (Standard
Image) 保存。
n
要点
视野图像，在自动检查时的不良显示画面的对比图像和脱机软件 ( 选配 ) 中使用。
此外，如更改了视野时，必须按 [ 覆盖 ] 按钮，重新拍摄视野图像覆盖原来的 Standard Image。
9
按 [ 保存 ] 按钮，保存检查数据。
2-26
2
6.2 视野的详细设置
以下，介绍更改视野的坐标、编辑多个视野的步骤。
n
要点
为缩短检查时间，建议尽可能少设置视野。
6.2.1 更改视野坐标
在视野边端如有元件，此元件不会被检查。因此必须移动视野，即更改视野的坐标。
1
打开「数据编辑」-「视野编辑」画面。
2
按 [ 显示对象 ] 按钮。
如各视野内已登录检查对象，会显示在下侧视野图像上。

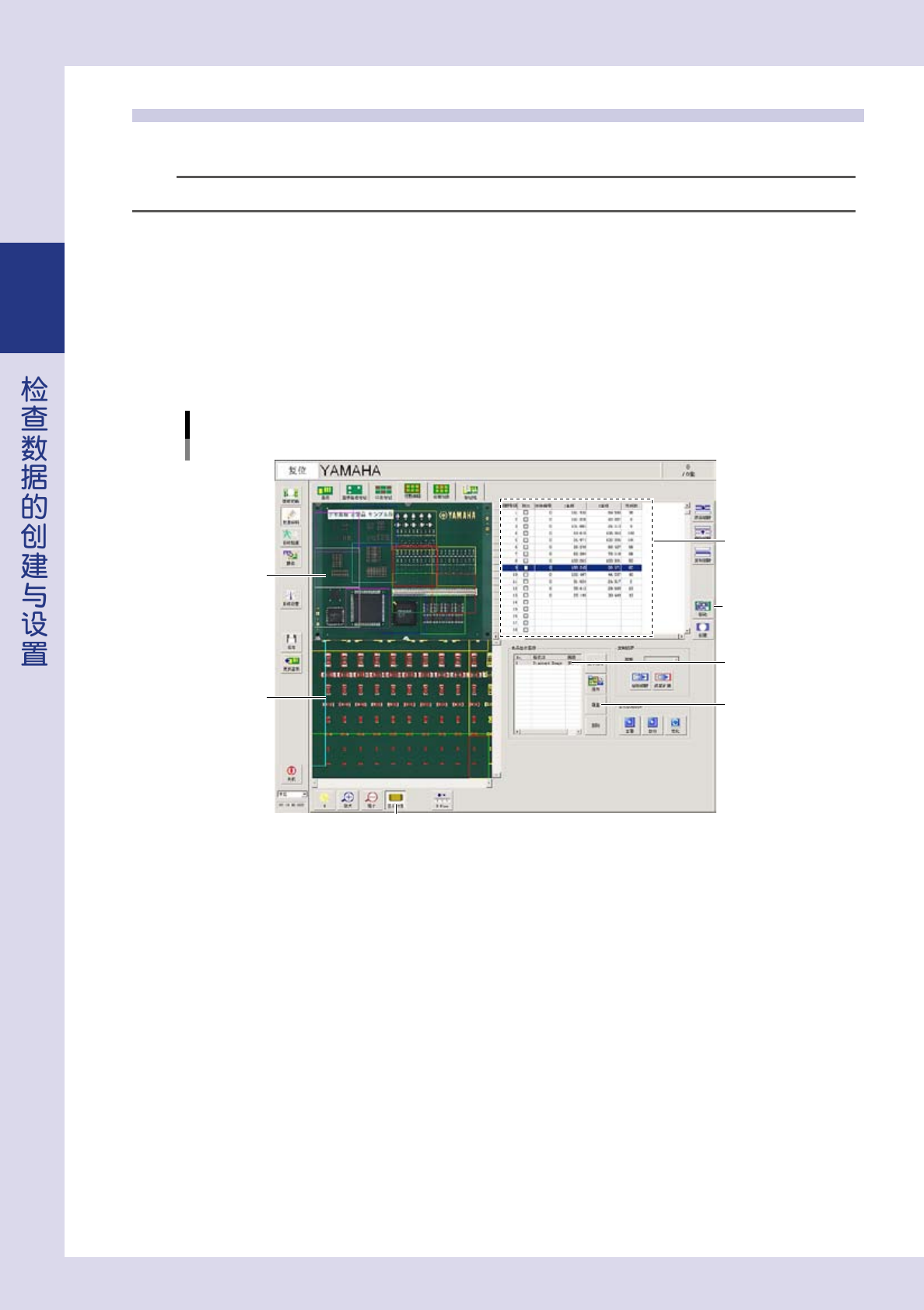

视野编辑画面
视野示意图
Step 5
Step 7
视野列表
Step 2
Step 6
视野图像
26227-P9-00
3
选择想要移动的视野。
从视野列表选择，或在视野示意图上点击想要选择的视野。
4
边观察下侧的视野图像边使视野移至最佳坐标。
用滚动条移动，或选择移动间距后按滚动按钮移动。更改视野列表的 X、Y 坐标，或拖动鼠标也可以移动。
5
按[创建]按钮。
保存创建的视野坐标。
6
选择良品基板图像栏的 StandardImage。
7
按[覆盖]按钮。
使更改了坐标的视野图像作为 Standard Image 被保存。
2-27
2
6.2.2 多个视野的操作
在视野示意图上选择多个视野，可以进行一次性复制、删除、旋转等操作。
■ 多个视野的选择
1
打开 [ 数据编辑 ]-「视野编辑」画面。
视野编辑画面
视野示意图
26228-P9-00
2
用拖动鼠标的方法在视野示意图上框住想要选择的多个视野。
选中的视野被涂抹成红色和黄色。此时，红色的视野的详细内容显示在下侧的视野图像上。
所选择的多个视野
26229-P9-00
n
要点
边按键盘的 [Ctrl] 键，边在视野示意图上点击想要选择的视野，也可以选择多个视野。但，此时最先点击的视野 ( 黄色 ) 的详细内
容显示在下侧的视野图像上。
