2-42
2
7.4 屏蔽框
在检查对象内创建屏蔽框，可以设置为必须检出或禁止检出。在元件检查中，如因元件上印刷的文字等导致无法
识别元件主体时，可以在有文字的位置处创建检查对象型屏蔽框后进行检查。此外，在电极间距检查中，如同时
检出电极部和元件主体时，可以在元件主体的中央部创建非检查对象型屏蔽框后进行检查。
1
打开「选项」选项卡。
参数中如显示有屏蔽框设定，则可以使用屏蔽框。

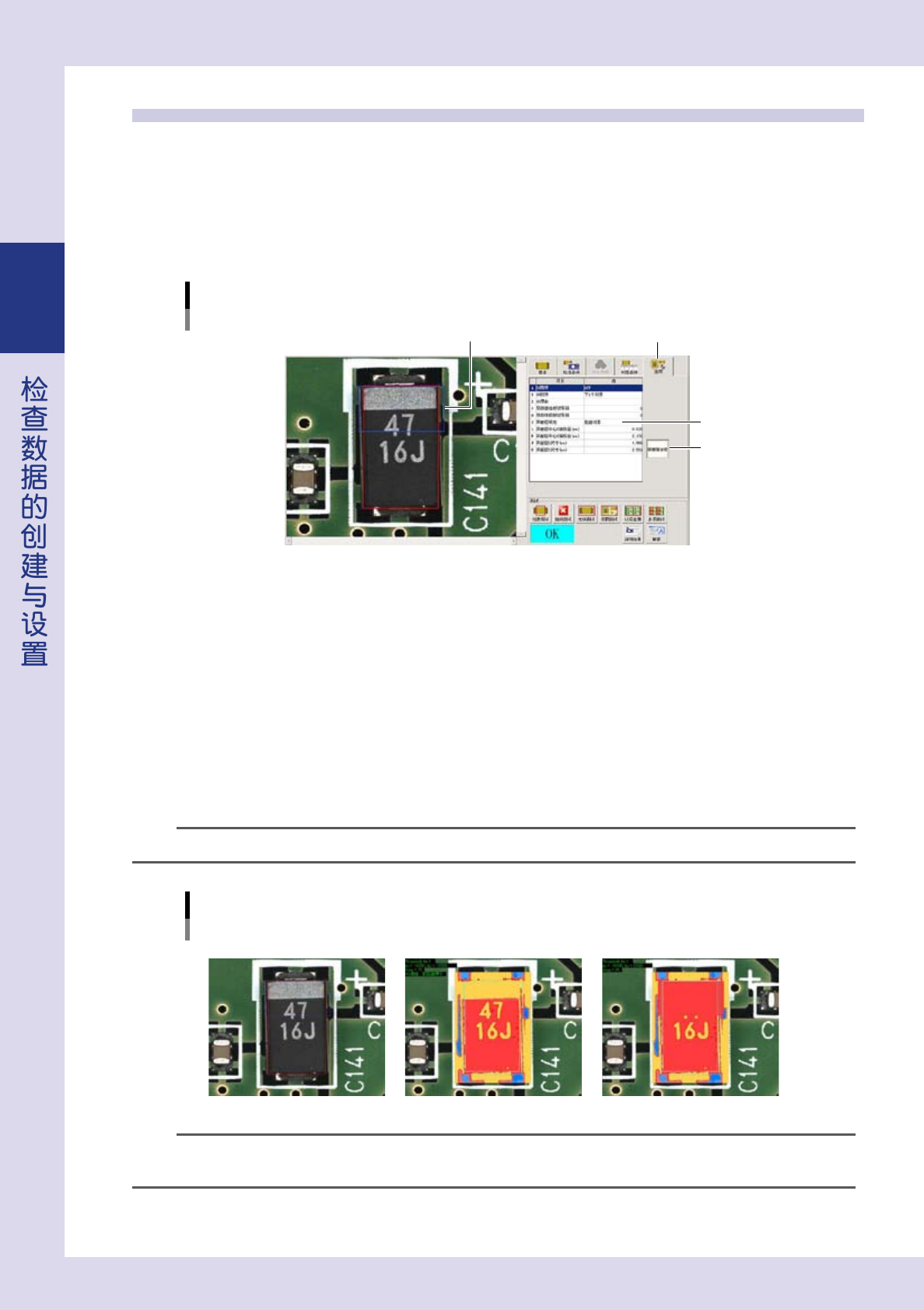

屏蔽框的设置例
Step4
Step2
Step3
Step1
262A3-P9-00
2
设置「屏蔽框设定」参数。
‧
无效 ：不使用屏蔽框功能。
‧
检查对象 ：必须检出屏蔽框区域。
‧
非检查对象 ：禁止检出屏蔽框区域。
3
按 [ 屏蔽框示教 ] 按钮。
红色的检查对象框中显示蓝色的屏蔽框。
4
调整屏蔽框的大小和位置。
用鼠标拖动屏蔽框调整大小和位置，使屏蔽框覆盖对象区域。
参考
下图，是进行元件检查时在二极管的极性位置设置检查对象用屏蔽框的示例。
屏蔽框的设置例
M照明 无屏蔽框 9级彩度 有检查对象型屏蔽框 9级彩度
262A4-P9-00
参考
屏蔽框功能在以下检查项目中可以使用 ：
元件检查、电极间距检查、极性检查、文字识别、焊锡膏量检查、引脚检查、位置校正、亮度值、形状检查。
2-43
2
7.5 多项测试
可以指定执行多项测试的对象、查找条件、查找范围。
1
按 [ 多项测试 ] 按钮。
画面上部显示多项测试窗口。
2
设置要检查的条件。

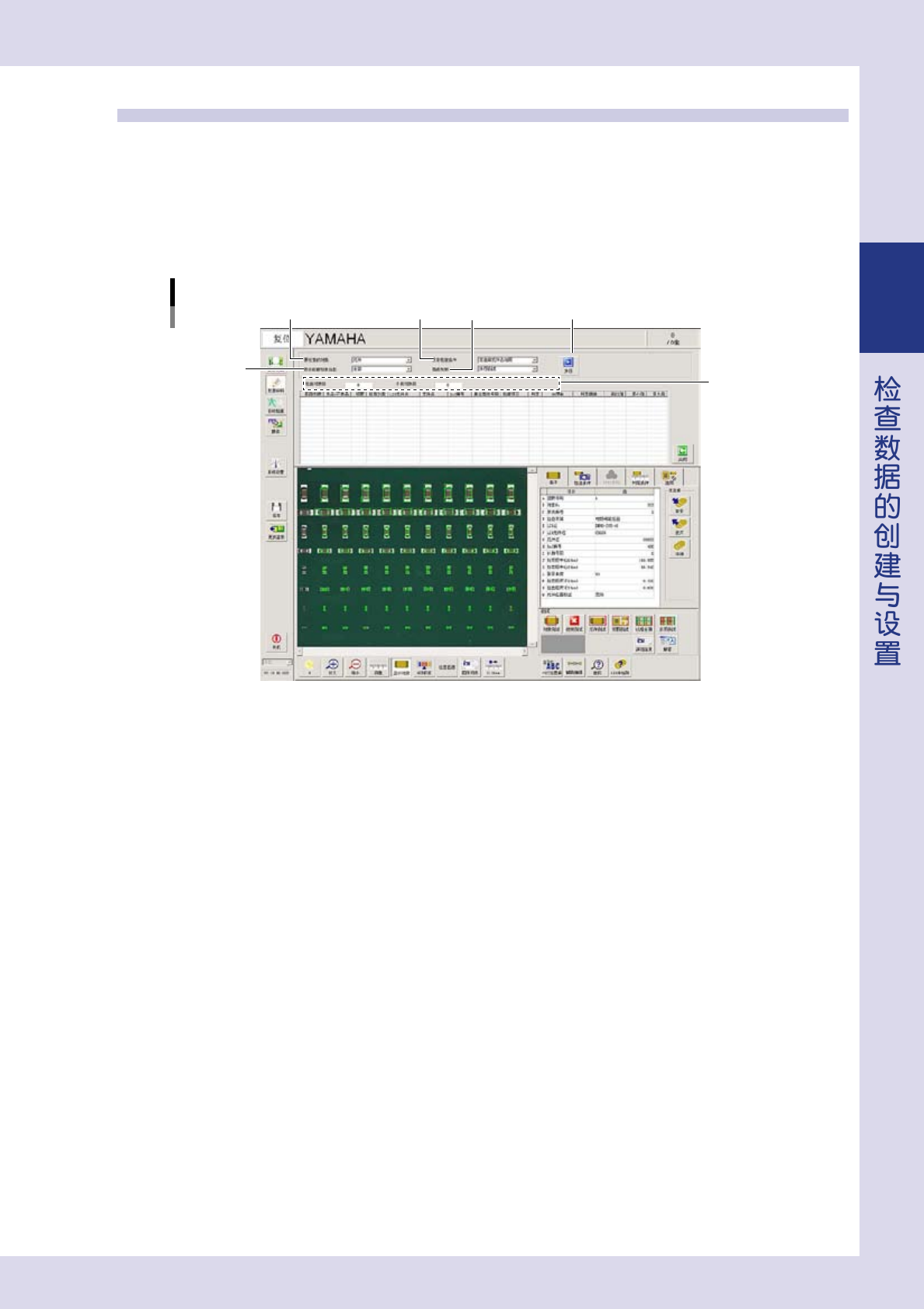

多项测试画面
1
3
2 4
5
6
26250-P9-00
1. 要检查的对象
检查对象 ：对检查数据中所有的检查对象进行检查。
检查项目 ：对所选检查项目的检查对象进行检查。
元件 ：对所选元件的检查对象进行检查。
2. 设定检查条件
全部 ：对检查数据中所有的检查对象进行检查。
信息库元件名相同：对所选信息库元件名的检查对象进行检查。
元件名相同 ：对所选元件名的检查对象进行检查。
Ref 编号相同 ：对所选 Ref 编号的检查对象进行检查。
3. 查找检查对象类型
全部 ：对检查数据中所有的检查对象进行检查。
所选择的拼块 ：对所选拼块号码的拼块内的检查对象进行检查。
所选择的视野 ：对所选视野内的检查对象进行检查。
所选择的元件 ：对所选元件的检查对象进行检查。
4. 图像列表
不执行测试 ：不检查图像列表中保存的图像。
执行测试 ：检查图像列表中保存的图像。
5. [ 执行 ] 按钮
按照所设置的条件执行检查。
6. 检查对象数、不良对象数
显示所检查的检查对象总数和其中检查结果为 NG 的检查对象数。
3
按 [ 执行 ] 按钮，执行多项测试。
4
按 [ 关闭 ] 按钮，退出多项测试。
2-44
2
7.6 解答
测试检查对象后，如按 [ 解答 ] 按钮，可以打开「检查结果」画面。此画面显示在检查对象内所检出的所有数据。
「检查结果」画面
检查项目为「引脚检查」时
3
2
1
4
26251-P9-00
1. 检出部详细内容
显示检查对象内的全部检出部的详细内容。
2. 检出数
显示检出数 / 检查数。
3. 最大、最小
显示检查对象内的「面积」、「X 宽度」、「Y 宽度」的最大值和最小值。
4. [ 自动计算 ] 按钮
如按此按钮，检查条件的设定值将自动修改为最佳值。
自动修改的项目和计算方法，根据检查项目的不同而不同。
‧
自动修改的项目
「引脚检查」
最大容许尺寸 X、Y ：自动修改为所检出的各引脚的最大尺寸 X、Y×1.5 的值
引脚间距确认 ：如设置为有效，自动修改为所检出的各引脚的最小尺寸 ×0.7 的值
「元件检查、极性检查、位置校正」
基准面积 ：自动修改为所检出的实际面积
最小检出尺寸 X、Y ：自动修改为检查对象尺寸 ×0.7 的值
「电极间距检查」
基准面积 ：自动修改为 2 个电极面积的合计值
最小检出尺寸 X、Y ：自动修改为检查对象尺寸 ×0.7 的值
最小面积 ：固定为 20%
「文字识别」
文字尺寸 ：修改为通过识别文字得到的最大检出尺寸 X、Y 的值
