2-52
2

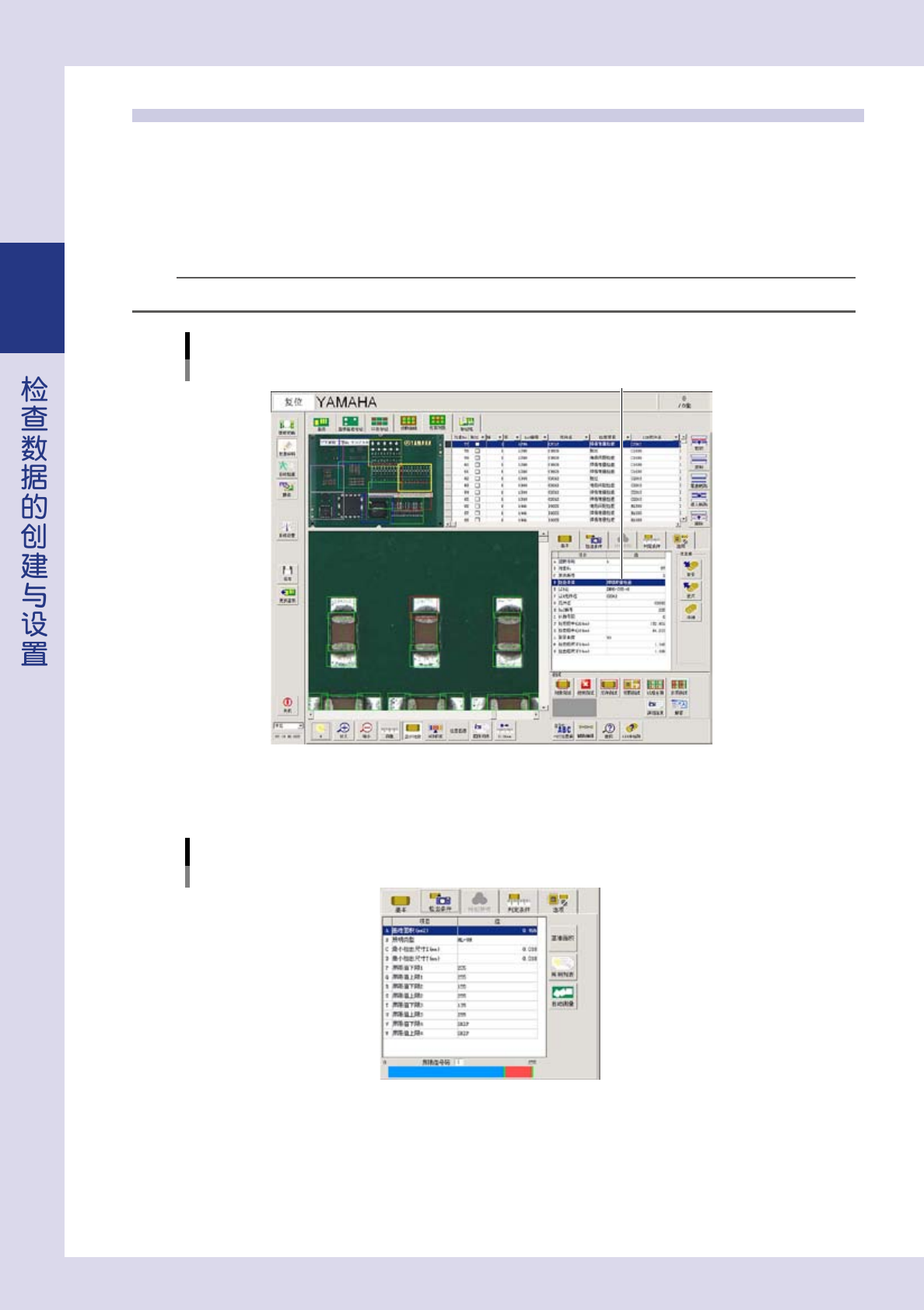

8.1 焊锡膏量检查
要检查焊锡膏面积是否在基准范围内时使用此检查项目。检出芯片元件的焊角。
1
设置检查对象。
1. 创建检查对象框。
2. 将检查项目设置为「焊锡膏量检查」。
3. 设置界限值。
参考
检查对象框的创建和界限值的设置，参照本章前述「7.1 设置检查对象的基本步骤」。
检查项目
焊锡膏量检查
设置为「焊锡膏量检查」
26259-P9-00
2
设置检出条件参数。
打开「检出条件」选项卡，设置下列参数。
检出条件参数
检查项目：焊锡膏量检查
26260-P9-00
A. 基准面积 (mm2)
按 [ 基准面积 ] 按钮，会显示所创建的检查对象框的面积。根据焊锡膏相对于检查对象框尺寸的比率，
更改基准面积的设定值。
C、D. 最小检出尺寸 X、Y(mm)
设置可以作为检查对象物检出的最小尺寸。
‧
参考值 检查对象框为横方向长时 X ：0.06、Y ：0.02
检查对象框为竖方向长时 X ：0.02、Y ：0.06
2-53
2
3

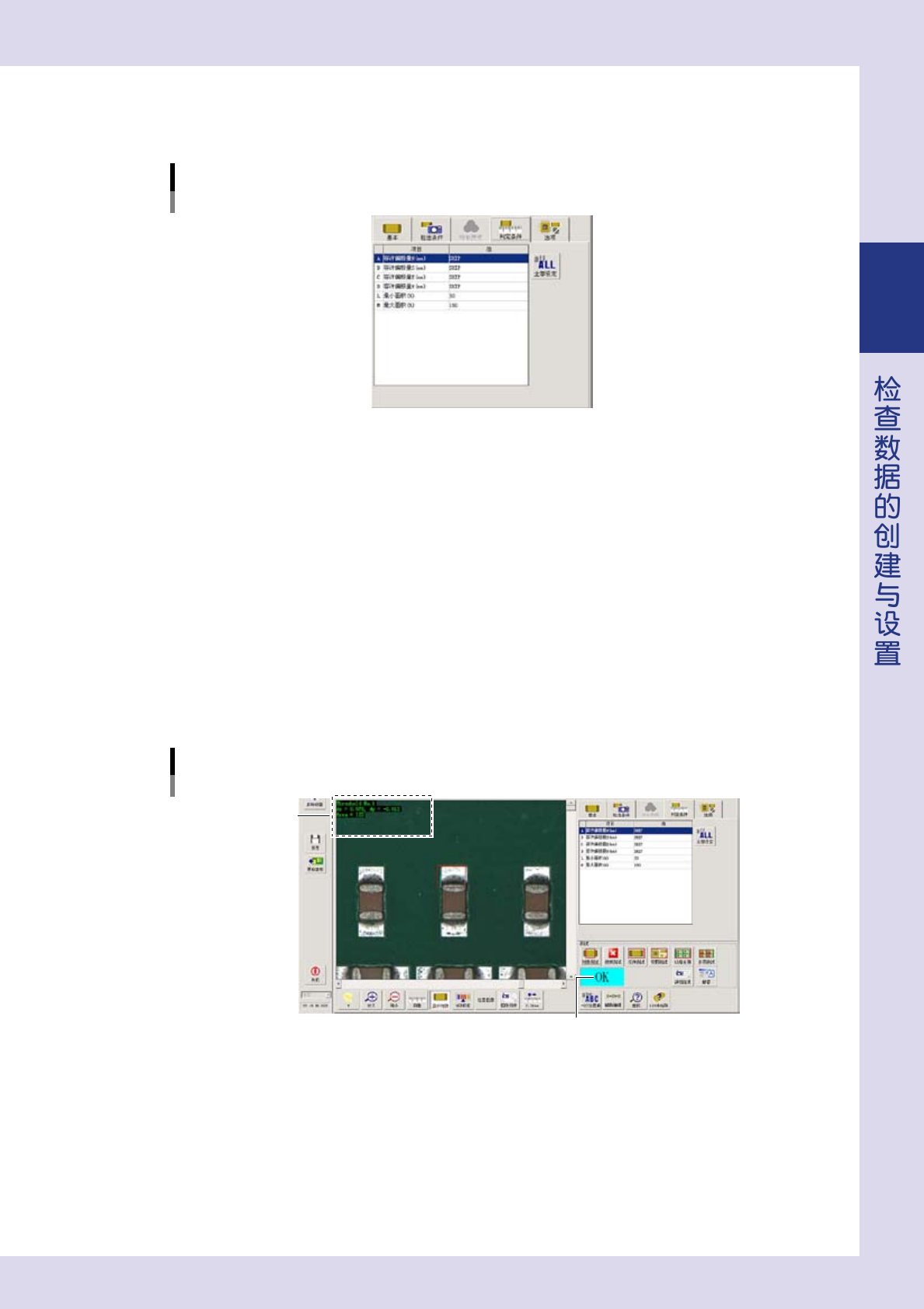

设置判定条件参数。
打开「判定条件」选项卡，设置下列参数。
判定条件参数
检查项目：焊锡膏量检查
26261-P9-00
A 〜 D. 容许偏移量 N 〜 W(mm)
一般不使用，设置为「SKIP」。
L. 最小面积 (%)
检出的面积相对于基准面积的比率不满此处的最小面积值时，判定为不良。
‧
参考值 30%
M. 最大面积 (%)
检出的面积相对于基准面积的比率超过此处的最大面积值时，判定为不良。
‧
参考值 150%
4
对检查对象执行测试。
1. 按 [ 对象测试 ] 按钮，对创建的检查对象执行测试。
2. 显示测试结果和实测数据。
测试结果画面
显示实测数据
测试结果
26262-P9-00
实测数据
Threshold No. ：检查所用界限值的号码。
dx=、dy= ：检查对象框中心与检出范围中心的偏移量。
Area= ：所检出的面积相对于基准面积的比率 (%)。
3. 按 [ 结束测试 ] 按钮，结束检查对象的测试。
4. 根据测试结果，修改「检出条件」、「判定条件」参数。
2-54
2

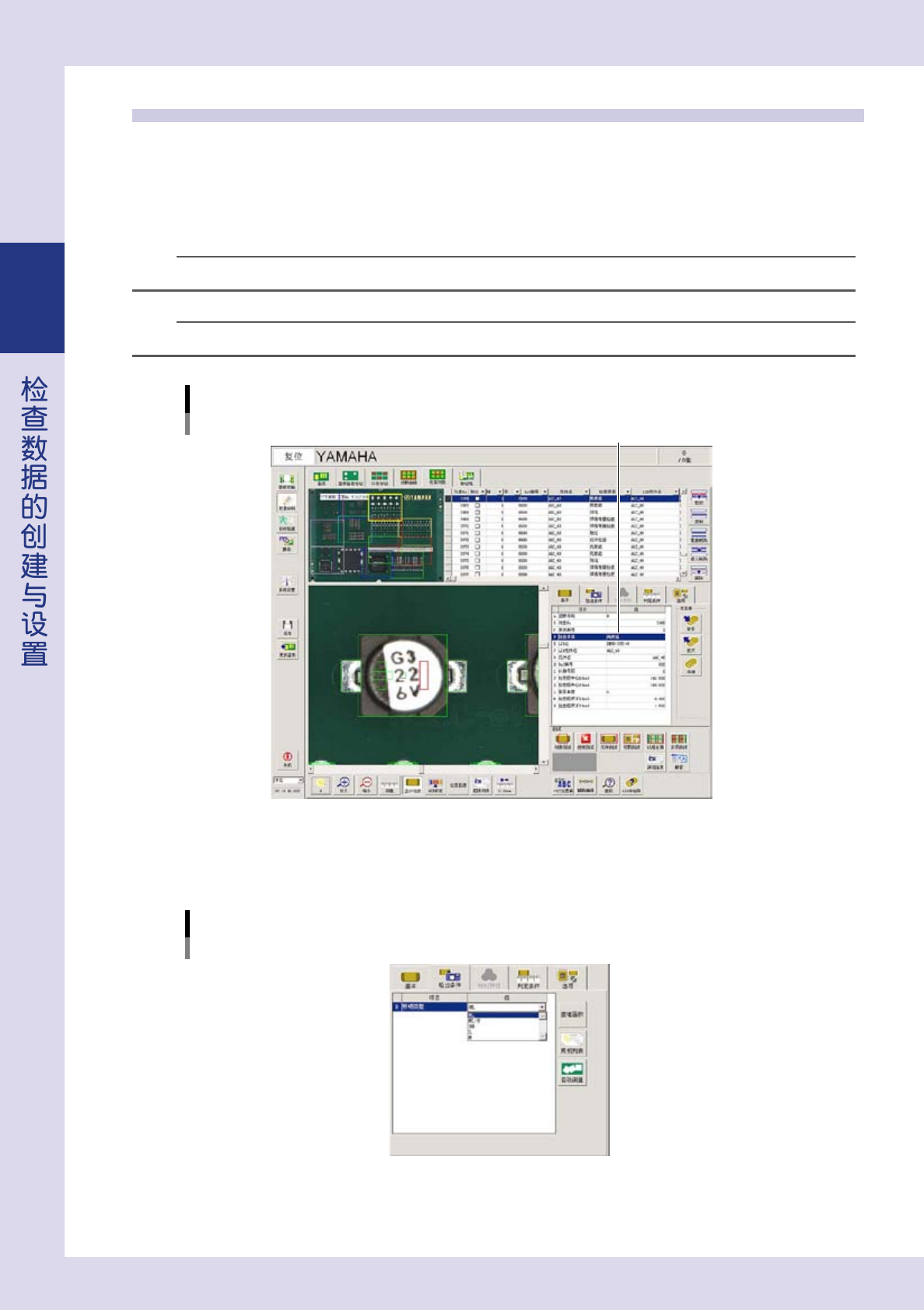

8.2 亮度值
要检查元件的正反面是否翻转、位置是否偏移、是否有极性时使用此检查项目。测定检查对象内的亮度值。
1
设置检查对象。
1. 创建检查对象框。
2. 将检查项目设置为「亮度值」。
参考
检查对象框的创建，参照本章前述「7.1 设置检查对象的基本步骤」。
n
要点
不必设置界限值，因为直接使用彩色图像的亮度。
检查项目
亮度值
设置为「亮度值」
26263-P9-00
2
设置检出条件参数。
打开「检出条件」选项卡，设置「B. 照明类型」。
检出条件参数
检查项目：亮度值
26264-P9-00
B. 照明类型
一般使用「ML」。
